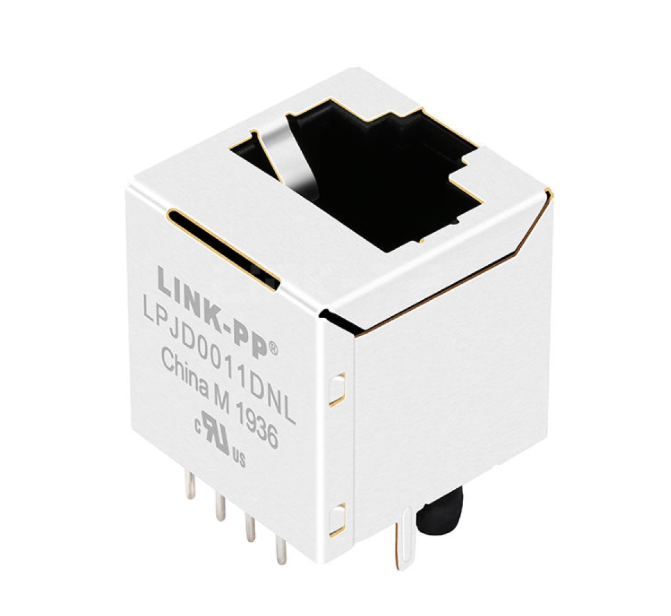

LPJD0011DNL Verticale RJ45-connector met 10/100 magnetische bovenste ingang

De LINK-PP LPJD0011DNL is een zeer betrouwbare Verticale (180° Top Entry) RJ45 Magjack ontworpen voor 10/100Base-T Fast Ethernet-toepassingen. Door de isolatiemagnetica en common-mode chokes direct in een verticale behuizing te integreren, minimaliseert deze connector de PCB-voetafdruk en optimaliseert hij de kabelroutering in krappe of gestapelde behuizingsontwerpen.

De LPJD0011DNL werkt binnen een commercieel temperatuurbereik van 0°C tot 70°C en voldoet volledig aan de IEEE 802.3-normen. Hij is voorzien van een robuust Bob Smith-terminatiecircuit om EMI te onderdrukken en is volledig LED-vrij, waardoor het een kosteneffectieve, ruimtebesparende oplossing is voor SOHO-modems, switches en LAN-on-Motherboard (LOM)-toepassingen.

Technische Specificaties van LPJD0011DNL Verticale RJ45 Magjack

1. Algemene & Mechanische Parameters

2. Elektrische & Magnetische Kenmerken (@ 25°C)

LPJD0011DNL Verticale RJ45 Connector Datsheet - Mechanisch / Schema

 Belangrijkste Kenmerken van 10/100Base-T Top Entry RJ45

1. Verticale Ruimteoptimalisatie (180° Top Entry)

In tegenstelling tot standaard haakse connectoren, maakt de 180-graden verticale oriëntatie het mogelijk om netwerkkabels van bovenaf aan te sluiten. Dit is cruciaal voor top-down chassisontwerpen, testapparatuur en dichte multi-board configuraties.

2. Geavanceerde EMI-onderdrukking (Bob Smith-terminatie)

Het interne schema bevat geïntegreerde isolatietransformatoren naast een ingebouwd Bob Smith-terminatiecircuit. Ongebruikte pinnen en middentaps zijn afgesloten met 75Ω-weerstanden en delen een 1000pF/2KV hoogspanningscondensator die is aangesloten op de shield-aarde. Dit vermindert elektromagnetische interferentie (EMI) aanzienlijk en voorkomt signaalreflectie.

3. Productie met Hoge Betrouwbaarheid

• 1500Vrms HiPot Isolatie: Beschermt downstream PHY-transceivers tegen spanningspieken en statische ontlading.
• Golfsoldeerbaar: De UL94V-0 thermoplastische behuizing is bestand tegen golfsoldeertemperaturen van 265°C gedurende maximaal 5 seconden.
• 6µ" Vergulding: Zorgt voor stabiele connectiviteit en corrosiebestendigheid voor standaard commerciële omgevingen.

 Toepassingen van 10/100Base-T Verticale RJ45

De LPJD0011DNL is ontworpen voor standaard indoor en commerciële netwerkhardware, waaronder:

• SOHO-apparatuur: ADSL/VDSL-modems, thuisrouters.

• Netwerken: Fast Ethernet Hubs en Switches.

• Computers: LAN-on-Motherboard (LOM) en ingebedde pc-kaarten.

Veelgestelde Vragen

V: Wat is de montageoriëntatie van de LPJD0011DNL?

A: Het heeft een 180-graden verticale (top entry) montageoriëntatie, wat betekent dat de Ethernet-kabel loodrecht op de PCB wordt ingebracht.

V: Ondersteunt deze RJ45-connector PoE?

A: Nee, de LPJD0011DNL is ontworpen voor standaard LAN Ethernet-datatransmissie (Non-PoE).

V: Wat is het bedrijfstemperatuurbereik?

A: Het ondersteunt een standaard commercieel bedrijfstemperatuurbereik van 0°C tot 70°C.

V: Heeft het ingebouwde LED's?

A: Nee, dit specifieke model (LPJD0011DNL) is ontworpen zonder LED-indicatoren om kosten te besparen en de PCB-routering te vereenvoudigen.

V: Wat is het aanbevolen soldeerprofiel?

A: Voor THT-golfsolderen is de aanbevolen maximale punt temperatuur 265°C gedurende een periode van niet langer dan 5 seconden.
