Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: ISO9001,SGS,UL,CE,REACH
Modelnummer: LPJG0801ABNL
Document: LPJG0801ABNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10 stuks
Prijs: $0.09-$0.85
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
LPJG0801ABNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
Onderdeelnummer: |
LPJG0801ABNL |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

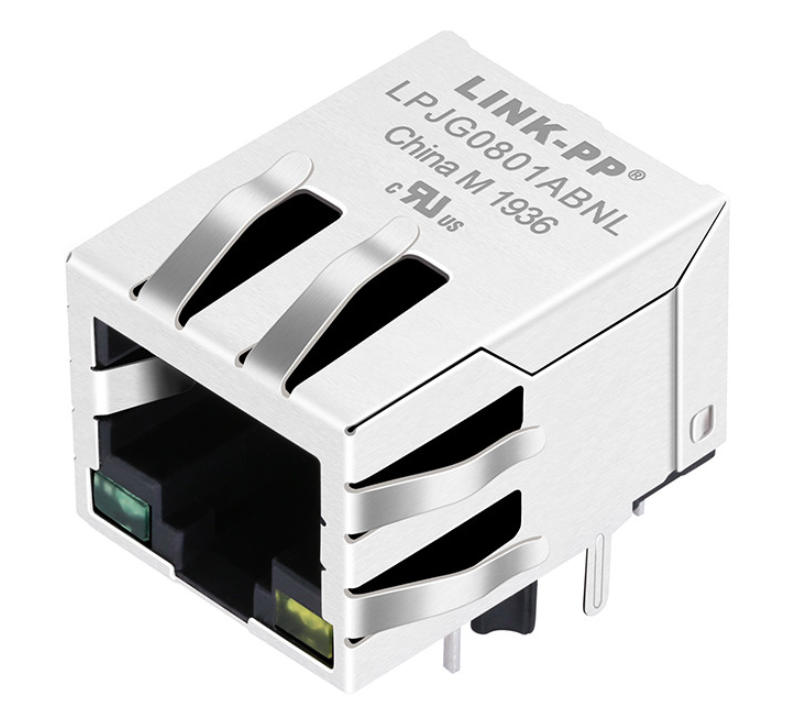

LPJG0801ABNL, Gigabit RJ45 magnetische aansluiting, 1000Base-T RJ45 connector, LINK-PP RJ45, Ethernet Magjack, 1x1 poort RJ45 doorgat, afgeschermde RJ45 EMI-tabs.
De LPJG0801ABNL is een premium, high-performance 1x1-poort RJ45 vrouwelijke connector met geïntegreerde magneten die speciaal zijn ontworpen voor Gigabit Ethernet (10/100/1000 Base-T) -toepassingen.Ontworpen voor robuuste netwerkhardware, deze 90 graden rechthoekige Magjack combineert superieure EMI-bescherming met ruimtebesparende integratie.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)Volledig in overeenstemming met IEEE 802.3-normen, RoHS-richtlijnen en ondersteund door UL-certificering, garandeert de LPJG0801ABNL zeer betrouwbare,hoge snelheidsgegevensoverdracht voor netwerkapparatuur voor ondernemingen en consumenten.
| Parameter | Specificatie |
|---|---|
| Deelnummer | LPJG0801ABNL |
| Vervaardiging | LINK-PP |
| Productsoort | Geïntegreerde RJ45 magnetische aansluiting |
| Portconfiguratie | 1 × 1 |
| Type aansluiting | RJ45 Vrouwelijk (10P8C) |
| Ethernet-snelheid | 10/100/1000BASE-T |
| Montage-type | Door het gat |
| Oriëntatie | Rechte hoek (90° zijdelingse toegang) |
| Sluitpositie | Op de grond. |
| Schild | - Ja, dat klopt. |
| EMI-veervinger | - Ja, dat klopt. |
| LED-configuratie | Links groen / rechts geel |
| PoE-ondersteuning | Niet-PoE |
| Aantal kernen | 8 |
| Breedte | 15.94 mm |
| Hoogte | 13.30 mm (exclusief soldeerpinnen en montagepalen) |
| Diepte (lengte) | 21.25 mm |
| Normen | IEEE 802.3 |
| Certificering | UL (E484635), RoHS |
| Parameter | Specificatie |
|---|---|
| Ethernet standaard | 1000BASE-T |
| Draait verhouding | 1CT:1CT ± 5% |
| Opencircuit-inductaantie (OCL) | ≥ 350 μH @100 kHz, 0,1 V, 8 mA gelijkstroombias |
| Isolatie-spanning | 1500 Vrms (PHY tot lijn) |
| Invoegingsverlies | ≤1,2 dB (1100 MHz) |
| Terugkeerverlies |
≥ 16 dB (1 ‰ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| Overstroom | ≥ 30 dB (1 ‰ 100 MHz) |
| Verwerping in de gemeenschappelijke modus (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| Bob Smith beëindiging | Geïntegreerde 4 × 75 Ω weerstanden + 1000 pF / 2 kV condensator |
| Werktemperatuur | 0°C tot +70°C |
| Kenmerken | Specificatie |
|---|---|
| Huizen | PBT + 30% glasvezel, UL94V-0 |
| Contactmateriaal | Fosforbronzen (C5210R-EH), 0,35 mm |
| Contactplating | Selectief verguld, ≥ 6 μin |
| Vervaardiging uit produkten van de posten 8521 tot en met 8528 | Messing (C2680R-H), 0,35 mm |
| Schild | SUS304 roestvrij staal, 0,20 mm |
| EMI-bescherming | Geïntegreerde EMI-veervinger |
| Aanbevolen solderen | Wave Soldering, max. 250°C / 5 s. |
Deze Gigabit Magjack is ontworpen voor een betrouwbare datacommunicatie.
LINK-PP is gespecialiseerd in Ethernet-connectiviteit en magnetische componenten voor meer dan25 jaar, die wereldwijd netwerk-, industriële automatisering-, telecommunicatie-, automobiel- en medische apparatuurfabrikanten bedient.
Onze voordelen zijn:
Ons productportfolio omvat:
De LPJG0801ABNL is eeneen enkelpoort Gigabit RJ45-connector met ingebouwde Ethernet-magneten, ondersteunen10/100/1000BASE-TEthernet-toepassingen.
Ja, het integreert Ethernet isolatie transformatoren, common-mode chokes, Bob Smith terminatie circuits, impedance matching componenten, en een high-voltage condensator in de connector.
De standaard LPJG0801ABNL is ontworpen voorNiet-PoE Gigabit EthernetIndien PoE-ondersteuning vereist is, biedt LINK-PP speciale PoE- en PoE+ MagJack-oplossingen.
De geïntegreerde magneten biedenIsolatie van 1500 Vrmstussen de PHY-zijde en de kabelzijde, die voldoet aan de IEEE Ethernet-isolatie-eisen.
De connector omvat:
Deze kunnen worden geconfigureerd voor koppeling, activiteit of snelheidsindicatie, afhankelijk van de Ethernet PHY.
De geïntegreerde EMI-veervinger verbetert de aarding van het chassis, vermindert elektromagnetische interferentie (EMI) en helpt netwerkapparatuur om aan de EMC-nalevingseisen te voldoen.
Ja. LINK-PP ondersteunt aanpassingen voor:
