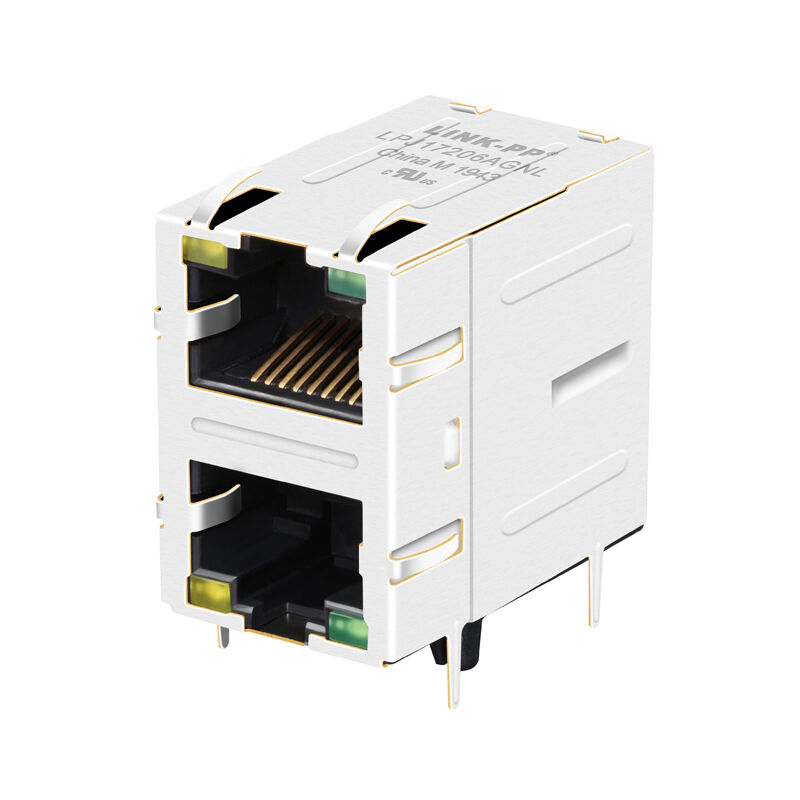

LPJ17206AGNL 2x1 gestapelde RJ45 Magjack 10/100Base-T met EMI-lipjes

LINK-PP LPJ17206AGNL 2x1 poort gestapelde RJ45 connector.en industriële werktemperatuur (-40 °C tot +85 °C) voor een betrouwbare netwerkoplossing.

Belangrijkste kenmerken van LPJ17206AGNL gestapelde RJ45 Magjack:

De LINK-PP LPJ17206AGNL is een high performance 2x1 (stacked) RJ45 Magjack connector ontworpen voor betrouwbare 10/100 Base-T Ethernet toepassingen.Deze dubbel-poort door-gat connector heeft geïntegreerde magneten, ingebouwde EMI-veervinger voor superieure geluidsonderdrukking en zeer zichtbare gele/groene LED-indicatoren.De LPJ17206AGNL biedt een robuuste, ruimtebesparende netwerkinterface ideaal voor SOHO-modems, switches, hubs en LAN-on-Motherboard (LOM) ontwerpen.

• Ondersteuning10/100Base-T Fast Ethernet
• 2×1 stapelde RJ45poortconfiguratie
• Integreerde Ethernet-magneten (MagJack)
• IngebouwdEMI-veervingervoor verbeterde EMC-prestaties
• Dual geïntegreerde LED-indicatoren
• Montage door het gat (THT)
• Ontwerp van de zijde van de rechthoek (90°)
• De sluiter ondersteunt beideOp en neerde oriëntatie
• Isolatiespanning 1500Vrms
• Industriële werktemperatuur:-40°C tot +85°C
• IEEE 802.3-conform
• RoHS-conform
• UL-gecertificeerd (dossier nr. E484635)

Specificaties van RJ45 2x1:

2x1 RJ45-aansluitingsdatablad:

Elektrische specificaties (@ 25°C)

Mechanische en materiële specificaties

1. Housingmateriaal:Zwarte thermoplastische PBT + 30% glasvezel (G.F), ontvlambaarheid UL94V-0
2. Contactmateriaal:Fosforbronzen C5210R-EH (0,35 mm dikte)
3. Contactplating:Minimaal 6 micro-inch (6μ") goud in het contactgebied
4. Pinnemateriaal:Messing C2680R-H (0,35 mm dik)
5. Schildmateriaal:Roestvrij staal SUS 304-1/2H, dikte 0,2 mm
6. Temperatuur van het solderen met golven:250°C gedurende 5 seconden

Waarom kiezen voor LINK-PP RJ45 MagJack-oplossingen?

LINK-PP is een professionele fabrikant die gespecialiseerd is in Ethernet-connectiviteitsproducten, waaronder RJ45 MagJack-connectoren, LAN-transformatoren en hogesnelheidsnetwerkcomponenten.

De LPJ17206AGNL levert:

• Ruimtebesparend 2x1 ontwerp:De opstapelde dual-port-configuratie maximaliseert de dichtheid van de poorten op het PCB.
• Geavanceerde EMI-bescherming:Uitgerust met EMI-veervinger op het schild om superieure elektromagnetische interferentie te voorkomen.
• Industriële betrouwbaarheid:Het uitgebreide werktemperatuurbereik van -40°C tot +85°C zorgt voor een stabiele prestatie in ruwe omgevingen.
• Geoptimaliseerde signaalintegriteit:Geïntegreerde 10/100Base-T-magneten met een minimale OCL van 350uH (bij 8mA gelijkstroom) voorkomen gegevensverlies en cross-talk.
• Wereldwijde naleving:Volledig voldoet aan de IEEE 802.3-specificaties, UL-gecertificeerd (E484635) en RoHS-compliant (2011/65/EU).

Het gaat om de ontwikkeling van industriële netwerkapparatuur, ingebedde systemen, routers of Ethernet-switches.LPJ17206AGNL 2×1 RJ45 connector met 10/100Base-T geïntegreerde magneteneen betrouwbare, compacte en kosteneffectieve netwerkinterface-oplossing voor professionele Ethernet-toepassingen.
