Productdetails
Plaats van herkomst: Guang Dong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LPJK7403B98NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10/100/25K
Prijs: $0.5-$1.1
Verpakking Details: T&R
Levertijd: 3-5 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
LPJK7403B98NL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnummer: |
LPJK7403B98NL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

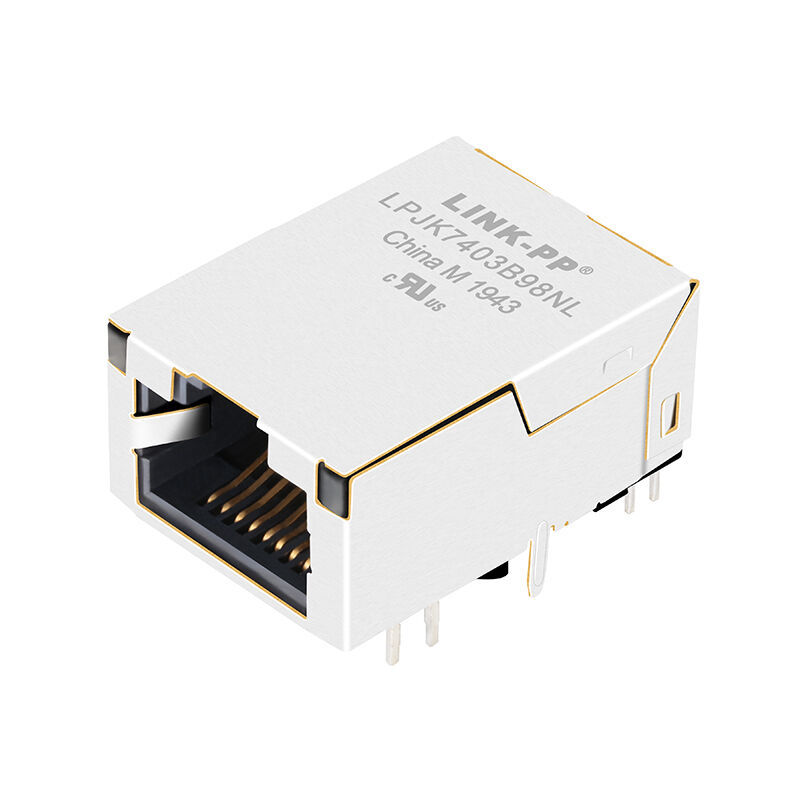

LINK-PP LPJK7403B98NL laagprofiel RJ45 MagJack met geïntegreerde magneten. Ondersteunt 10/100/1000Base-T Ethernet, 1500Vrms-isolatie, 11,30 mm profiel, dubbele LED's en IEEE 802.3-compatibiliteit.
De LINK-PP LPJK7403B98NL is een zeer betrouwbare, onopvallende 10/100/1000 Base-T Gigabit RJ45 Magjack, ontworpen voor printplaten (PCB's) met beperkte ruimte. Met een hoogte boven de PCB van slechts 11,30 mm, is deze 8P8C-connector voorzien van een tab-up-oriëntatie en geavanceerde geïntegreerde magnetische onderdelen voor superieure EMI-onderdrukking en signaalintegriteit. Uitgerust met aanpasbare LED-indicatoren (oranje/groen en geel) en ontworpen om feilloos te werken in extreme industriële omgevingen (-40 tot +85 graden Celsius), is de LPJK7403B98NL de ideale netwerkinterface voor moderne telecommunicatie, industriële automatisering en bedrijfsnetwerkapparatuur.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | LPJK7403B98NL |
| Producttype | Laag profiel RJ45 MagJack |
| Connectorinterface | 8P8C (RJ45) |
| Ethernet-standaard | 10/100/1000Base-T |
| Poortconfiguratie | 1×1 |
| Montagetype | Door gat |
| Oriëntatie | Rechte hoek (90°) |
| Vergrendelingspositie | Tab omhoog |
| Hoogte boven printplaat | 11,30 mm |
| Totale hoogte | 11,60 mm |
| Breedte | 17,80 mm |
| Lengte | 24,20 mm |
De LPJK7403B98NL is ontworpen om stabiele Gigabit Ethernet-transmissie te leveren en tegelijkertijd te voldoen aan de elektrische specificaties van IEEE.
| Parameter | Specificatie |
|---|---|
| Draaiverhouding | 1CT:1CT (±2%) |
| OCL | 350 μH min. bij 100 kHz, 100 mVrms, 8 mA DC-bias |
| Isolatiespanning | 1500Vrms |
| CMRR | 30 dB min. (0,5–100 MHz) |
| Bedrijfstemperatuur | -40°C tot +85°C |
| Frequentie | Maximaal |
|---|---|
| 0,5–100 MHz | -0,8dB |
| 100–125 MHz | -1,2 dB |
| Frequentie | Minimum |
|---|---|
| 0,5–40 MHz | -18dB |
| 50–100 MHz | -[12-20LOG(f/80MHz)] dB |
| Frequentie | Minimum |
|---|---|
| 0,5–40 MHz | -35dB |
| 40–100 MHz | -[33-20LOG(f/50MHz)] dB |
Deze geoptimaliseerde elektrische eigenschappen zorgen voor een betrouwbare gegevensoverdracht, verminderde signaalreflecties en superieure EMI-prestaties voor snelle Ethernet-netwerken.
Ontworpen voor duurzaamheid op lange termijn in industriële en commerciële netwerkapparatuur.
| Parameter | Specificatie |
|---|---|
| Normen | IEEE 802.3 |
| Behuizingsmateriaal | Thermoplastisch PBT, UL94V-0 |
| Contactmateriaal | Koperlegering |
| Schildmateriaal | SUS304-1/2H, 0,2 mm dikte |
| Schild afwerking | Vernikkelen |
| Neem contact op met Plateren | Goud, minimaal 6μin |
| Golfsoldeertemperatuur | 250°C gedurende 5 seconden |
De hoogwaardige materialen zorgen voor uitstekende soldeerbaarheid, corrosieweerstand en mechanische duurzaamheid gedurende de gehele levenscyclus van het product.
Het rechtstreeks integreren van Ethernet-magneten in de RJ45-connector biedt verschillende technische voordelen:
Deze voordelen maken de LPJK7403B98NL een uitstekende keuze voor compacte, krachtige Ethernet-hardware.
De LPJK7403B98NL voldoet aan internationale kwaliteits- en milieunormen.
| Certificering | Status |
|---|---|
| IEEE 802.3 | Meewerkend |
| UL-certificering | Dossiernummer E484635 |
| RoHS | Conform (2011/65/EU) |
| Ontvlambaarheidsbeoordeling | UL94V-0 |
