Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: ISO 9001,ISO 14001,UL,SGS,REACH168
Modelnummer: LPJK7403B97NL
Document: LPJK7403B97NL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50 stuks
Prijs: $0.7-$1.05
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, NET30/60/90 dagen
Levering vermogen: 5 kk/maand
P/N: |
LPJK7403B97NL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
P/N: |
LPJK7403B97NL |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
zonder |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

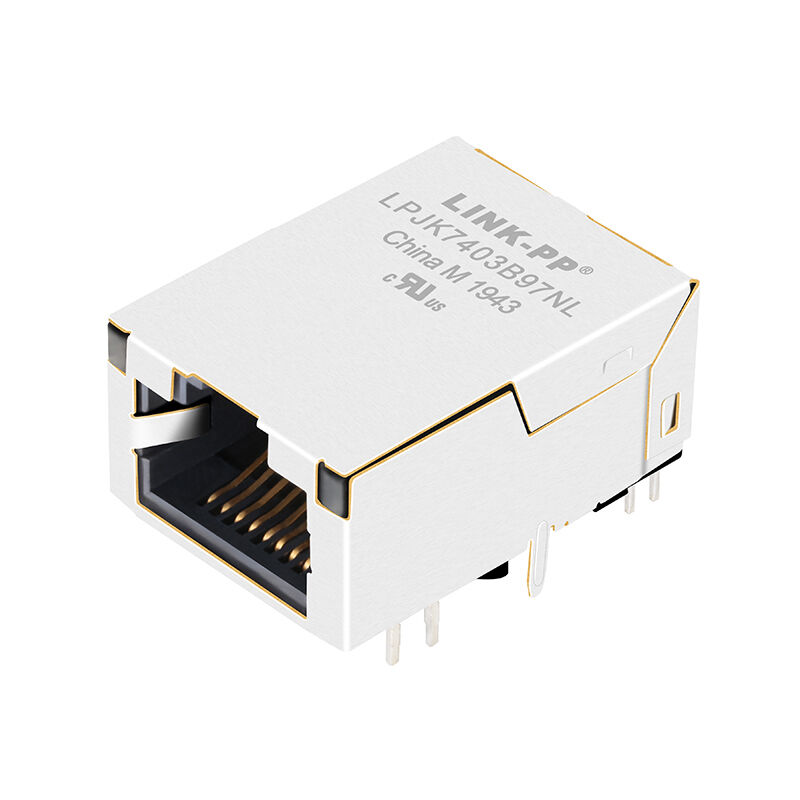

De LINK-PP LPJK7403B97NL is een premium-grade, single-port (1x1) Gigabit RJ45 Magjack connector ontworpen voor 1000Base-TX netwerktoepassingen.door-gat connector zorgt voor superieure signaalintegriteit en EMI-onderdrukking voor high-speed Ethernet-omgevingenDe LPJK7403B97NL is gebouwd om industriële bedrijfstemperaturen van -40 tot +85 graden Celsius te weerstaan en is uitgerust met aanpasbare LED-indicatoren.telecommunicatie, en industriële automatisering ontwerpen.
DeLPJK7403B97NLis een high-performance1 × 1 Gigabit Ethernet RJ45 MagJackontworpen voor1000Base-TX-netwerktoepassingenMet ingebouwde magneten, 1500 Vrms isolatie, dubbelkleurige LED-indicatoren en industriële werktemperaturen van-40°C tot +85°CDeze connector biedt een betrouwbare en ruimtebesparende oplossing voor moderne Ethernet-apparatuur.
Vervaardigd door:LINK-PP, voldoet de LPJK7403B97NL aanIEEE 802.3-vereisten, waardoor het geschikt is voor netwerkinrichtingen die een robuuste EMI-prestatie, signaalintegrititeit en langdurige betrouwbaarheid vereisen.
-Gigabit snelheid:Geoptimaliseerd voor 1000Base-TX Ethernet toepassingen.
-Geïntegreerde magneten:350uH minimale OCL met 8mA bias zorgt voor een robuuste gegevensoverdracht.
-Extreme temperatuurhoudbaarheid:Betrouwbare werking in ruwe omgevingen (-40 tot +85 °C).
-Een kwalitatief hoogwaardig afscherming:SUS 304-1/2H afscherming met nikkelbewerking voor uitstekende EMI-bescherming.
-Wereldwijde naleving:IEEE 802.3-conform, UL-gecertificeerd (E484635) en RoHS-conform.
| Parameter | Specificatie |
|---|---|
| Deelnummer | LPJK7403B97NL |
| Vervaardiging | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Type aansluiting | RJ45 MagJack (12P8C, Ethernet) |
| Versnelling | 1000Base-TX (Gigabit Ethernet) |
| Aantal havens | 1 × 1 poort |
| Montage-type | Door het gat |
| Oriëntatie | 90° rechthoek (zijdelingse toegang) |
| Georiënteerd vergrendelen | Klem op. |
| PoE-functie | Niet-PoE |
| Tabs voor EMI-schild | Zonder |
| Linke LED | Geel / groen (pinnen 15, 16, 17) |
| Rechter LED | Groen (pinnen 13, 14) |
| Pakketlengte | 0.953 inch / 24.20 mm |
| Breedte van het pakket | 0.701 inch / 17.80 mm |
| Verpakkingshoogte | 0.445 inch / 11.30 mm |
| Parameter | Specificatie |
|---|---|
| Testconditie | 25°C |
| Ratio van de draaiknoppen (± 2%) | 1CT:1CT |
| OCL (Open Circuit Inductance) | 350μH Min @ 100kHz, 100mVrms, 8mA DC Bias (0°C tot 70°C) |
| Invoegverlies (0,5 ‰ 100 MHz) | -0,8 dB max. |
| Invoegverlies (100 ̊125 MHz) | -1,2 dB max. |
| Terugkeerverlies (0,5-40MHz) | -18 dB Min. |
| Terugkeerverlies (50 ‰ 100 MHz) | - [12-20LOG ((f/80MHz) ] dB Min |
| Crosstalk (0,5 ∼40 MHz) | -35 dB Min. |
| Crosstalk (40 ̊100 MHz) | - [33-20LOG ((f/50MHz) ] dB Min |
| Verwijderingsverhouding voor gemeenschappelijke modus (CMRR) | -30 dB Min (0,5 ‰ 100 MHz) |
| Isolatie-spanning | 1500Vrms (PHY van zijde tot zijde) |
| Werktemperatuur | -40°C tot +85°C |
| Parameter | Specificatie |
|---|---|
| Naleving van normen | Voldoet aan de IEEE 802.3 specificatie |
| Huismateriaal | thermoplastische PBT, UL94V-0 |
| Contactmateriaal | Hoogwaardig koperen legering |
| Schildmateriaal | SUS 304-1/2H, Dikte: 0,2 mm |
| Bescherming | Nikkel |
| Contactplating | Goud, 6 μm Minimum in contactgebied |
| Temperatuur van de soldeergolf | 250°C gedurende 5 seconden |
ontworpen om een breed scala aan snelle netwerkaanpassingen te ondersteunen, waaronder:
De LPJK7403B97NL is eengeïntegreerde RJ45 MagJack connectorHet combineren van een standaard RJ45-interface met ingebouwde LAN-transformatorcomponenten.PCB-ruimtebehoeften worden verminderd met behoud van uitstekende signaalprestaties en elektrische isolatie.
In vergelijking met discrete Ethernet-transformatoroplossingen is een geïntegreerde1000Base-TX RJ45-connector met magnetenhet ontwerp van het bord vereenvoudigt, de ontwikkelingscycli verkort en de algehele betrouwbaarheid van het systeem verbetert.
