Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LS-SM3110-20C
Document: LS-SM3110-20C.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10k/25k
Prijs: $ 2.90
Verpakking Details: T&R
Levertijd: Op voorraad
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 4kk/maand
Artikelnummer: |
LS-SM3110-20C |
Connectortype: |
10G Single Mode-zendontvanger |
Afstand: |
≤20 km |
Vormfactor: |
SFP+ |
type: |
Enkele modus |
Gegevenssnelheid: |
10g |
Connector: |
Duplex-LC |
Golflengte: |
1310 nm |
Artikelnummer: |
LS-SM3110-20C |
Connectortype: |
10G Single Mode-zendontvanger |
Afstand: |
≤20 km |
Vormfactor: |
SFP+ |
type: |
Enkele modus |
Gegevenssnelheid: |
10g |
Connector: |
Duplex-LC |
Golflengte: |
1310 nm |

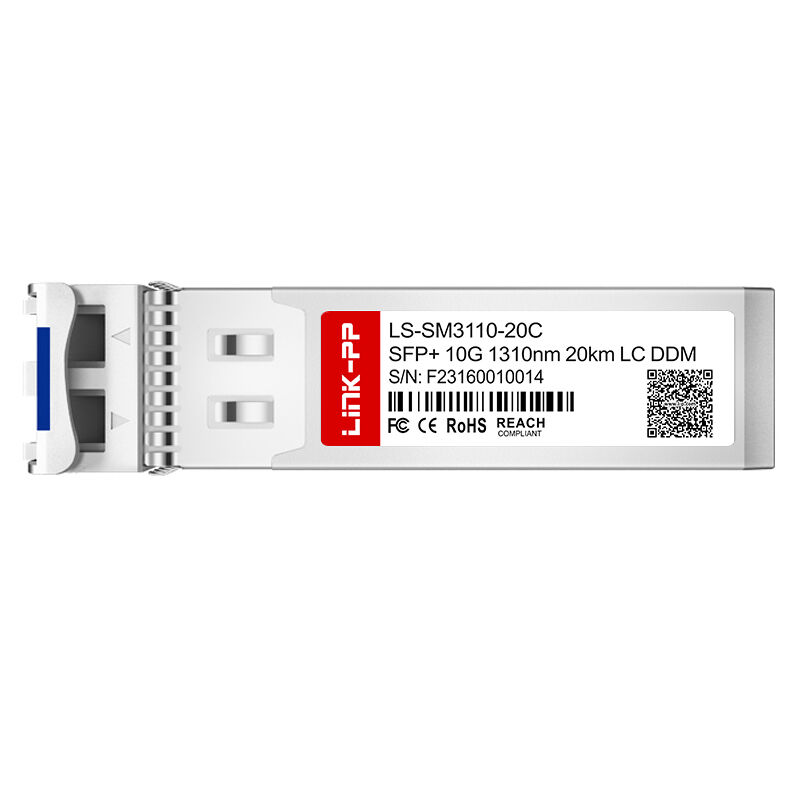

DeLINK-PP LS-SM3110-20Cis een krachtige, hot-pluggable10G SFP+ optische transceivermoduleontworpen voor betrouwbare gegevensoverdracht over grote afstandensingle-mode glasvezel (SMF). Opererend bij een1310 nm centrale golflengte, ondersteunt deze module datasnelheden van1,0 Gbps tot 10,7 Gbps, waardoor het geschikt is voor10GBASE-LREn10GBASE-LWtoepassingen.
Gebouwd met een1310 nm DFB-laserzenderen eenPIN-fotodiode-ontvangerlevert de LS-SM3110-20C stabiele optische prestaties, een uitstekend verbindingsbudget en robuuste compatibiliteit met moderne netwerksystemen. Met een transmissieafstand van maximaal20 kmvia SMF en een standaardDuplex LC-houderHet is een ideale keuze voor bedrijfsnetwerken, telecominfrastructuur, switches, routers en optische transportapparatuur.
Dit model ondersteunt ookDigitale diagnostische monitoring (DDM/DOM), waardoor real-time toegang mogelijk is tot belangrijke moduleparameters zoals temperatuur, spanning, TX-voorspanningsstroom en optische vermogensniveaus via de I2C-interface.
| Parameter | Zender (Tx) – 1310 nm DFB-laser |
Ontvanger (Rx) – PIN-fotodiode |
|---|---|---|
| Middengolflengte (λc) | 1310 nm Typisch (1270 nm ~ 1350 nm) | 1260 nm ~ 1600 nm |
| Gemiddeld uitgangsvermogen | -3 dBm (min.) tot +2 dBm (max.) | N.v.t |
| Gevoeligheid van de ontvanger | N.v.t | ≤ -14,4 dBm |
| Ontvanger overbelasting | N.v.t | 0,5 dBm |
| Uitstervingsratio (ER) | ≥ 3,5 dB | N.v.t |
| Onderdrukkingsratio in zijmodus (SMSR) | ≥ 30 dB | N.v.t |
| Spectrale breedte (-20dB) | ≤ 1 nm | N.v.t |
| LOS Beweren | N.v.t | -30 dBm |
| LOS De-Assert | N.v.t | -15,5 dBm |
| Parameter | Specificatie |
|---|---|
| Voedingsspanning (Vcc) | +3,3V nominaal (3,135V ~ 3,465V) |
| Maximale voedingsstroom (Icc) | 350mA |
| Bedrijfstemperatuur (commercieel) | 0°C tot +70°C |
| Bedrijfstemperatuur (industriële optie) | -40°C tot +85°C (LS-SM3110-20I) |
| Opslagtemperatuur | -40°C tot +85°C |
| Bedrijfsvochtigheid | 5% tot 85% (niet-condenserend) |
| Absoluut maximale spanning | -0,5V tot +4,5V |
| Bewakingsparameter | Nauwkeurigheid |
|---|---|
| Temperatuur | ±3°C |
| Voedingsspanning (Vcc) | ±3% |
| Laservoorspanningsstroom | ±10% |
| Optisch vermogen verzenden (Tx Power) | ±3 dB |
| Ontvang optisch vermogen (Rx-vermogen) | ±3 dB |
* 10GBASE-LR Ethernet op 10,3125 Gbps
* 10GBASE-LW Ethernet bij 9,953 Gbps
* 10G datacenter en optische bedrijfssystemen
* Telecommunicatie en LTE mobiele netwerken
* Snelle Storage Area Networks (SAN)
Op zoek naar een betrouwbare10G SFP+ 1310nm 20km Duplex LC DOM SMF optische transceivermodulevoor uw volgende project? DeLINK-PP LS-SM3110-20Clevert de prestaties, monitoring en compatibiliteit die nodig zijn voor professionele glasvezelnetwerken.
De LS-SM3110-20C wordt gebruikt voor snelle 10G optische communicatie via single-mode glasvezel, vooral in bedrijfs-, telecom- en datacenternetwerken.
Ja. Het ondersteunt digitale diagnostische monitoring, waardoor real-time lezen van moduletemperatuur, spanning, biasstroom, TX-vermogen en RX-vermogen mogelijk is.
De LS-SM3110-20C ondersteunt maximaal20 kmoversingle-mode glasvezel (SMF).
Ja. Het wordt meestal gebruikt voor10GBASE-LREn10GBASE-LWtoepassingen.
Het maakt gebruik van eenDuplex LC-houder.
