Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LPJK9093AONL
Document: LPJK9093AONL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: $0.5-$2.1
Verpakking Details: Dienblad
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 500K/maand
Artikelnummer: |
LPJK9093AONL |
Productentype: |
10GBASE-T RJ45-connector |
Compatibele merken: |
Puls |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
10GBASE-T |
PoE: |
PoE++ |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |
Artikelnummer: |
LPJK9093AONL |
Productentype: |
10GBASE-T RJ45-connector |
Compatibele merken: |
Puls |
Aantal poorten: |
1x1 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
10GBASE-T |
PoE: |
PoE++ |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
0 ° C tot +70 ° C |

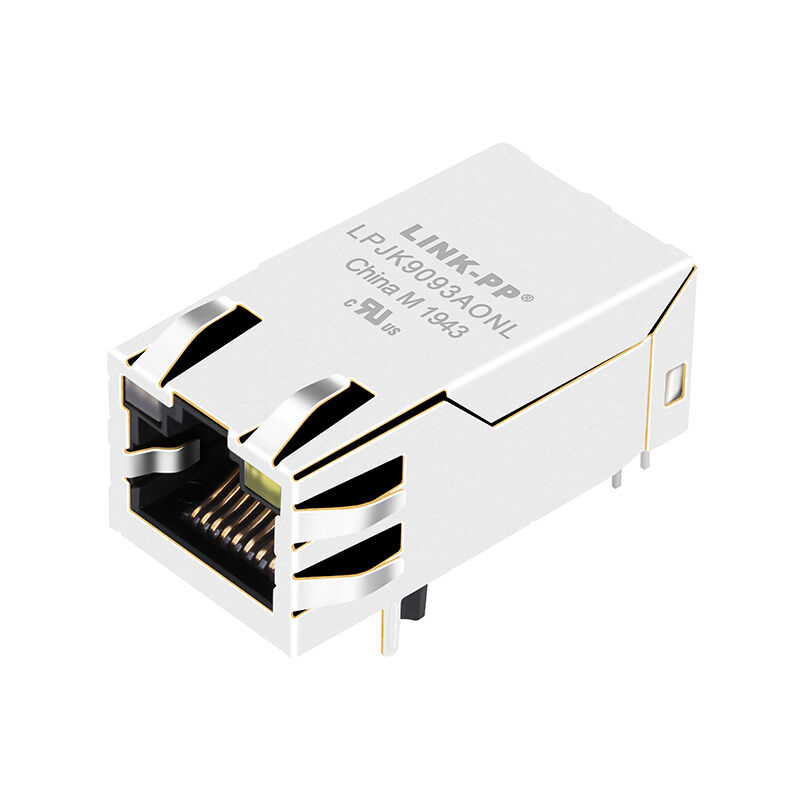

LPJK9093AONL is een 10G Base-T PoE++ RJ45-connector met geïntegreerde magneten, 1x1-poort, zijdelingse toegang via een gat, 802.3bt-ondersteuning, 180μH OCL,en oranje & groene/gele LED-indicatoren voor Ethernet-toepassingen met een hoog vermogen.
| Categorie | Specificatie | Detail |
|---|---|---|
| Algemene en mechanische configuratie | Vervaardiging | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Deelnummer | LPJK9093AONL | |
| Type aansluiting | RJ45-aansluiting met geïntegreerde magneten | |
| Aantal havens | 1 × 1 (eenvoudige poort) | |
| Kernen per haven | 8 | |
| Aantal posities / contacten | 10P8C | |
| Ethernet-snelheid | 10G basis-T | |
| Montage-type | Door het gat (THT) | |
| PCB-montagehoek | Zijdelingse toegang (90° rechterhoek) | |
| Georiënteerd vergrendelen | Tab UP | |
| Schild EMI-tabs | Inbegrepen (met tabbladen) | |
| Afmetingen (L × W × H) | 32.50 mm × 16.60 mm × 13.50 mm (1.280" × 0.654" × 0.531") | |
| Elektrische en magnetische eigenschappen (@25°C) | Toepassingsprotocol | Ethernet (PoE++) |
| Ratio van de draaiknoppen (RX/TX) | 1CT: 1CT (± 2%) | |
| Inductaantie (OCL) | 180 μH MIN @ 100 kHz, 0,1 Vrms | |
| PoE-rating | 1.0A MAX @ 57VDC Continu (IEEE 802.3bt conform) | |
| Hypot-isolatieproef | 1500 vrms | |
| Invoegingsverlies | -3,0 dB MAX @ 100 kHz; -1,0 dB MAX @ 1~100 MHz; -3,0 dB MAX @ 100~500 MHz |
|
| Terugkeerverlies | -22 dB MIN @ 1~100 MHz; -22 + 18,27 × LOG ((f/100) dB @ 100~500 MHz |
|
| Overstroom | -28 dB MIN @ 1~100 MHz; -19 dB MIN @ 100~500 MHz |
|
| CDMR | -30 dB MIN @ 1~250 MHz; -22 dB MIN @ 250~500 MHz |
|
| Materialen en bekleding | Huismateriaal | Thermoplastisch, UL 94V-0 |
| Contact- / schildbasismateriaal | koperen legering | |
| Bescherming | Nikkel | |
| Platering van het contactparingsgebied | Goud 6 μ" MIN (optioneel 15 μ" / 30 μ") | |
| LED-specificaties | Links LED (twee-kleurig) | Oranje / groen |
| Groene LED | Pin 20 (+), Pin 19 (-), golflengte 565 nm | |
| Oranje LED | Pin 20 (-), Pin 19 (+), golflengte 610 nm | |
| Rechter LED | Geel | |
| Gele LED | Pin 18 (+), Pin 17 (-), golflengte 585 nm | |
| Voorspanning (VF) | 1.8V ~ 2.6V @ 20mA | |
| Omgekeerde lekstroom (IR) | 10 μA MAX @ VR = 5V | |
| Richtlijnen inzake het milieu en solderen | Werktemperatuurbereik | 0°C tot +70°C |
| Temperatuur van het solderen van golven | 265°C maximaal voor 5 seconden | |
| RoHS-naleving | Voldoen aan RoHS (2011/65/EG) | |
| IEEE-standaardconformiteit | IEEE 802.3bt (PoE++) | |
| UL-erkenning | UL Dossier nr. E484635 |
De LINK-PP LPJK9093AONL is een premium, actieve 10G Base-T RJ45 connector die is ontworpen om te voldoen aan de extreme eisen van moderne high-speed, high-power netwerken.Met geïntegreerde magneten en robuuste PoE++ (IEEE 802).3bt) mogelijkheden, levert deze 1x1 poort door-gat jack veilig tot 1,0A continue stroom bij 57VDC.
De LPJK9093AONL is ontworpen met een zijde-invoer (90° rechthoek) configuratie, "Latch Up" oriëntatie, en geïntegreerde EMI schild tabs, is de ultieme oplossing voor LAN-on-Motherboard (LOM), SOHO modems,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van het programma.
De LPJK9093AONL PoE++ RJ45 connectorenzijdelingse rechthoekige structuurHet ondersteunt compacte plaat layouts en efficiënte integratie van het frontpaneel.vergrendelingHet is de bedoeling dat de aanpak van de nieuwe technologie de integratie en het behoud in netwerkproducten vereenvoudigt.EMI-schildsImmuniteit verbeteren in lawaaierige elektrische omgevingen.
De LPJK9093AONL PoE++ RJ45-connector wordt gewoonlijk gebruikt in:
LPJK9093AONL is een 10G Base-T RJ45-connector met geïntegreerde magnetics ontworpen voor PoE++ Ethernet-toepassingen zoals switches, routers, accesspoints en SOHO-netwerkapparaten.
Het ondersteunt IEEE 802.3bt PoE++ met maximaal 1.0A continue stroom bij 57VDC.
Ja, het is ontworpen voor 10G Base-T high-speed Ethernet-transmissie.
Het gebruikt een door-gat, zijdelingse, rechthoekige montage stijl.
Ja, het bevat een oranje/groene tweekleurige LED en een gele LED voor statusindicatie.
