Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: HX5084NLT
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10 stuks
Prijs: $0.57
Verpakking Details: Tape & Reel
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
P/N: |
HX5084NLT |
Netwerksnelheid: |
10/100/1000Base-T (Gigabit Ethernet) |
Poortconfiguratie: |
Enkele poort (1x1) |
Bedrijfstemperatuur: |
−40°C tot +85°C (industriële kwaliteit) |
Montagetype: |
Verwijderingsapparatuur (SMD) |
Open circuitinductie (OCL): |
350 µH minimaal |
Isolatie spanning: |
Minimaal 1500 VRMS |
Netwerkstandaard: |
IEEE 802.3-specificaties |
P/N: |
HX5084NLT |
Netwerksnelheid: |
10/100/1000Base-T (Gigabit Ethernet) |
Poortconfiguratie: |
Enkele poort (1x1) |
Bedrijfstemperatuur: |
−40°C tot +85°C (industriële kwaliteit) |
Montagetype: |
Verwijderingsapparatuur (SMD) |
Open circuitinductie (OCL): |
350 µH minimaal |
Isolatie spanning: |
Minimaal 1500 VRMS |
Netwerkstandaard: |
IEEE 802.3-specificaties |

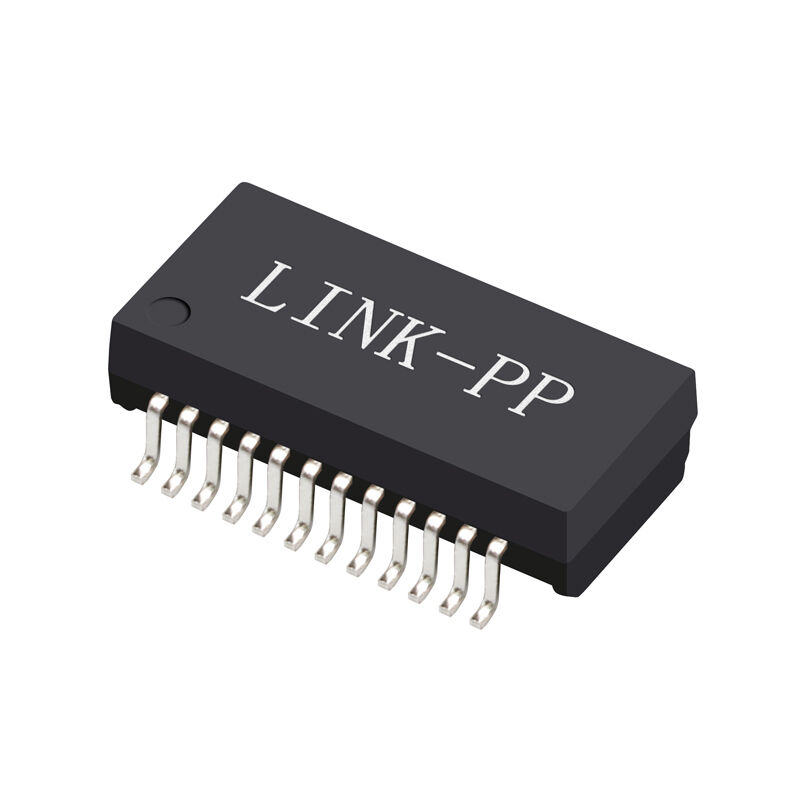

HX5084NLT is een enkelpoort industriële 1000Base-T LAN-transformer met een 1:1 draaievenverhouding, een breed temperatuurbereik en IEEE 802.3-naleving voor robuuste Ethernet-ontwerpen.
De HX5084NLT is een industriestandaard, zeer betrouwbare Single-Port Gigabit Ethernet (1000Base-T) LAN-transformer die is ontworpen voor toepassingen op het oppervlak (SMD / SMT).Gemaakt om te weerstaan aan harde omstandigheden, heeft een industrieel werktemperatuurbereik van -40°C tot +85°C.
Volledig in overeenstemming met de IEEE 802.3-specificaties is deze magnetische module met een verhouding van 1: 1 een bewezen oplossing voor het waarborgen van een robuuste signaalintegriteit en een superieure elektrische isolatie.Het wordt veel gebruikt door ingenieurs voor gebruik in industriële besturingssystemen., bedrijfsrouters, netwerkswitches en telecommunicatie-moederborden die worden blootgesteld aan extreme temperaturen.
De volgende elektrische kenmerken gelden bij+25°C, tenzij anders aangegeven.
| Parameter | Specificatie |
|---|---|
| Werktemperatuur | -40°C tot +85°C |
| Draait verhouding | 11 ± 2% |
| Polariteit | Per schema |
| Invoegingsverlies | 100 kHz: maximaal −1,2 dB; maximaal −0,2 − 0,002·f^1,4 dB |
| Verlies van terugkeer (Z OUT = 100 OHM ±15%) | 0.1·40 MHz: −16 dB min; 40·100 MHz: −10 + 20·LOG10(f/80 MHz) dB min |
| Inductaantie (OCL), mediazijde | 350 μH min |
| OCL-testvoorwaarde | 100 kHz, 100 mVrms, met 8 mA DC-bias |
| Crosstalk, aangrenzende kanalen | 1 MHz: −50 dB min; 10 ̊100 MHz: −55 + 22·LOG10 (f/10) dB min |
| Gemene afstotingsgraad | 2 MHz: −50 dB min; 30 ̇200 MHz: −15 + 20·LOG10 (f/200) dB min |
| Input-output isolatie | 1500 VRMS min @ 60 seconden |
De HX5084NLT is ontworpen voor grote productie en langdurige betrouwbaarheid.
De HX5084NLT is geschikt voor Ethernet-systemen die compacte, betrouwbare en industriële magneten nodig hebben.
De meest voorkomende toepassingen zijn:
Voor productontwikkelaars en inkoopteams valt de HX5084NLT op, omdat zij degestandaardiseerde 1000Base-T compatibiliteitmetindustriële temperatuurbestandheidenSMT-assemblage gemakDat maakt het vooral handig in ontwerpen waar de plaatruimte beperkt is, maar de betrouwbaarheid niet kan worden aangetast.
De sterke terugkeerverlies, crosstalk, en gemeenschappelijke modus afwijzing prestaties helpen ondersteunen schone signaaloverdracht,terwijl de isolatie van 1500 VRMS een extra beschermingslaag biedt voor systeemintegratie.
De HX5084NLT is ontworpen voor1000Base-T Gigabit Ethernetaanvragen en voldoetIEEE 802.3specificaties.
Het werktemperatuurbereik is:-40°C tot +85°C, waardoor het geschikt is voor industriële en hoge temperatuuromgevingen.
Ja, het is een...een LAN-transformer met oppervlakte-montage (SMT), die geautomatiseerde PCB-assemblage en compacte lay-outs ondersteunt.
Ja, de HX5084NLT isRoHS-conform.
De in- en uitgangsisolatie is:1500 VRMS minimaal gedurende 60 seconden.
