Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: RoHS
Modelnummer: L834-1K1T-S7
Betaling & het Verschepen Termijnen
Min. bestelaantal: 65/780 st
Prijs: $0.6-$1.0
Verpakking Details: Tape en spoel (65X12=780)
Levertijd: 3-5 dagen
Betalingscondities: D/A,D/P
Levering vermogen: 5 kk/maand
Productentype: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Snelheid: |
1000Base-T |
LED-kleur: |
YG/G |
Poortconfiguratie: |
In de steek liggen |
Hoogteprofiel: |
Middenvlak |
EMI -tabbladen: |
Ja |
Rohs-compatibel: |
Ja |
Productentype: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Snelheid: |
1000Base-T |
LED-kleur: |
YG/G |
Poortconfiguratie: |
In de steek liggen |
Hoogteprofiel: |
Middenvlak |
EMI -tabbladen: |
Ja |
Rohs-compatibel: |
Ja |

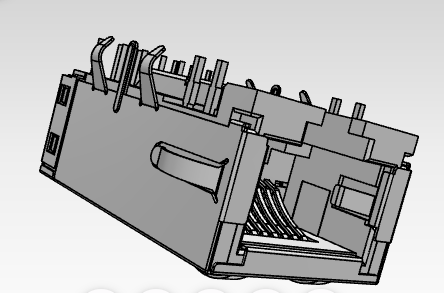

De Bel Fuse L834-1K1T-S7 is een hoogwaardige, krachtige MagJack, ontworpen voor Gigabit Ethernet (1000BASE-T)-toepassingen. Deze 1x1, Tab Down, Low Profile / Mid-Plane RJ45-connector is ontworpen voor ontwerpen met beperkte ruimte en beschikt over geïntegreerde magneten die de PCB-voetafdruk verkleinen, de signaalintegriteit verbeteren en robuuste EMI-compliantie garanderen.
Uitgerust met ingebouwde geelgroene/groene (YG/G) LED's voor duidelijke netwerkstatusindicatie en robuuste EMI-tabbladen voor superieure geluidsafscherming, is de L834-1K1T-S7 zeer betrouwbaar voor bedrijfsnetwerken, telecommunicatie en industriële computertoepassingen. Het is volledig RoHS-conform en UL-erkend.
Als u op zoek bent naar een1000BASE-T MagJack 1x1connector met een compacte voetafdruk en geïntegreerde magnetische functionaliteit,L834-1K1T-S7biedt een praktische balans tussen prestaties en ontwerpeenvoud.
Deze MagJack is vooral handig als je het volgende nodig hebt:
| Specificatie | Waarde |
|---|---|
| Onderdeelnummer fabrikant | L834-1K1T-S7 |
| Producttype | MagJacks (ICM's) |
| Aantal poorten | 1 × 1 (enkele poort) |
| Ethernet-snelheid | 1000BASE-T (Gigabit Ethernet) |
| Poortconfiguratie | Tabblad omlaag |
| Hoogte profiel | Middenvlak / laag profiel (NanoJack) |
| LED-indicatoren | Ja (YG/G – Links: groen, rechts: tweekleurig geel en groen) |
| PoE-beoordeling | Niet-PoE |
| Montagetype | Doorlopende montage (THT) |
| Bedrijfstemperatuur | 0°C tot +70°C (commerciële kwaliteit) |
| EMI-tabbladen | Ja |
| OCL (open circuitinductie) | 350 µH min. (@ 100 kHz, 100 mV, 8 mA DC-voorspanning) |
| Isolatiespanning (HIPOT) | 1500 Vrms (IEEE 802.3-compatibel) |
| Neem contact op met Plateren | 30 micro-inch hard goud |
| RoHS-compatibel | Ja |
| Certificeringen | UL erkend (#E196366 & E169987), FCC-compatibel |
| Sollicitatie | Gigabit Ethernet-netwerkapparatuur |
| Typische apparaten | Switches, routers, industriële Ethernet-apparaten, ingebedde systemen, netwerkapparatuur |
| Geïntegreerde magneten | Ja |
| Afscherming | Afgeschermde RJ45 met EMI-lipjes |
| Connectortype | RJ45 MagJack met geïntegreerde magneten |
| Ethernet-standaard | IEEE 802.3ab 1000BASE-T |
| PCB-montage | Doorgaand solderen |
| Milieunaleving | RoHS, loodvrij |
| Commerciële beschikbaarheid | Geschikt voor OEM-, ODM- en vervangingsontwerpen |
| Parameter | Testomstandigheden / frequentiebereik | Specificatie |
|---|---|---|
| Ondersteund netwerk | — | Gigabit Ethernet (4 kanalen: TP1, TP2, TP3, TP4) |
| Draaiverhouding | Alle 4 kanalen | 1CT : 1CT ±2% |
| Open circuitinductie (OCL) | 100 kHz, 100 mVrms, 8 mA DC-bias (0°C tot +70°C) | 350 µH MIN |
| Invoegverlies | 0,1 MHz – 1 MHz | -1,1 dB MAX |
| 1 MHz – 65 MHz | -0,5 dB MAX | |
| 65 MHz – 100 MHz | -0,8 dB MAX | |
| 100 MHz – 125 MHz | -1,2 dB MAX | |
| Retourverlies (MIN @ 100Ω ±15%) | 0,5 MHz – 40 MHz | -18dB min |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz) dB MIN | |
| CM naar CM afwijzing | 100 kHz – 100 MHz | -30dB min |
| CM naar DM afwijzing | 100 kHz – 100 MHz | -35dB min |
| Overspraak | 1 MHz – 100 MHz | -30dB min |
| Isolatiespanning (HIPOT) | 100% productiegetest (IEEE 802.3-compatibel) | 1500Vrms |
DeL834-1K1T-S7 MagJackis geschikt voor een breed scala aan Ethernet-apparaten, waaronder:
L834-1K1T-S7 MagJack is een 1000BASE-T 1x1 geïntegreerde connectormodule met YG/G LED's, neerklapbaar ontwerp, lage profielhoogte, EMI-lipjes, montage door gaten en RoHS-conformiteit.
L834-1K1T-S7is eenMagJack (ICM)ontworpen voor1000BASE-T Gigabit Ethernetaanvragen met een1X1-poortconfiguratie.
Ja. DeL834-1K1T-S7 MagJackomvatYG/G-LED'svoor indicatie van de poortstatus.
Nee. Dit onderdeel is beoordeeld alsNiet-PoE.
Het maakt gebruik van eendoorlopende montageontwerp.
Ja, deL834-1K1T-S7isRoHS-compatibel.
