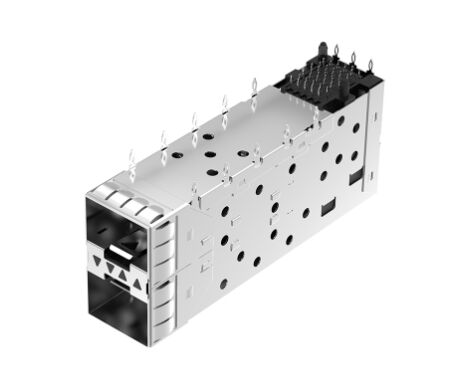

LP21BC01101 2x1 SFP+ kooiconnector met LightPipe en EMI-veren

De LP21BC01101 SFP+ Cage is een 2x1 poorts gestapelde SFP+ cage connector assemblage ontworpen voor compacte, snelle netwerkhardware die betrouwbare signaalintegriteit, sterke EMI-bescherming en efficiënte optische/transceiver-uitlijning aan de voorkant vereist. Gebouwd met lightpipe-ondersteuning, through-hole press-fit PCB-terminatie, en EMI-veren, is deze cage zeer geschikt voor moderne netwerkapparatuur waar mechanische stabiliteit en prestaties op bordniveau belangrijk zijn.

Volgens de tekening is dit onderdeel een 2x1 SFP+ cage connector assemblage met twee gestapelde poorten, wat het een praktische oplossing maakt voor ruimtebewuste ontwerpen die toch dubbele poortconnectiviteit nodig hebben. De cage-structuur en het op EMI gerichte ontwerp helpen bij stabiele werking in veeleisende omgevingen.

Technische specificaties van 2x1 SFP+ Cage Connector

LP21BC01101 SFP+ Cage Tekening - AANBEVOLEN PCB LAYOUT

Belangrijkste kenmerken en voordelen

• Snelle gegevensoverdrachtsprestaties: Geoptimaliseerd voor gegevensoverdrachtssnelheden tot 16 Gb/s, ter ondersteuning van SFP+-standaarden voor toepassingen met hoge bandbreedte.
• Geïntegreerde Lightpipes: Voorzien van ingebouwde lightpipes voor duidelijke, realtime visuele statusindicatie van poortactiviteit, wat systeemmonitoring stroomlijnt.
• Superieure EMI-bescherming: Uitgerust met EMI-veren voor toonaangevende elektromagnetische interferentiebeperking, wat signaalintegriteit in lawaaierige omgevingen garandeert.
• Ruimtebesparend gestapeld ontwerp: De 2x1 poortconfiguratie maximaliseert de poortdichtheid op de PCB, waardoor compactere netwerkapparatuurontwerpen mogelijk zijn.
• Soldeerloze Press-Fit-terminatie: Maakt gebruik van een through-hole press-fit methode voor eenvoudige, betrouwbare en herhaalbare installatie op printplaten.
• Industriële duurzaamheid: Geclassificeerd voor een uitgebreid bedrijfstemperatuurbereik van -40°C tot +85°C, geschikt voor zowel commerciële als industriële omgevingen.

Typische toepassingen van SFP+ Cage Connector

De LP21BC01101 SFP+ cage is ontworpen voor sectoren met hoge betrouwbaarheid, waaronder:

• Netwerkinfrastructuur: Enterprise-switches, high-speed routers en hubs.
• Datacenters: Storage Area Networks (SAN), servers en Network Attached Storage (NAS).
• Telecommunicatie: Basisstations, optische transportapparatuur en breedbandtoegang.
• Industriële computers: High-speed data-acquisitie en industriële Ethernet-systemen.

Veelgestelde vragen over LP21BC01101 2x1 SFP+ Cage

De LP21BC01101 SFP+ Cage is gebouwd voor ingenieurs en systeemontwerpers die een compacte, EMI-bewuste, snelle 2-poorts SFP+ cage-oplossing nodig hebben met betrouwbare PCB-montage en lightpipe-compatibiliteit.

1. Wat is LP21BC01101?

LP21BC01101 is een 2x1 gestapelde SFP+ cage connector assemblage ontworpen voor snelle netwerktoepassingen.

2. Ondersteunt LP21BC01101 lightpipes?

Ja. Dit model is gespecificeerd met lightpipe ondersteuning.

3. Wat is de maximale gegevensoverdrachtssnelheid?

De gespecificeerde maximale gegevensoverdrachtssnelheid is 16 Gb/s.

4. Welkeപക്ഷterminatiemethode gebruikt het?

Het gebruikt through-hole press-fit terminatie naar de printplaat.

5. Bevat het een koellichaam?

Nee, dit model is gespecificeerd zonder koellichaam.

6. Welke EMI-functie gebruikt het?

Het type EMI-beperkingsfunctie is EMI-veren.
