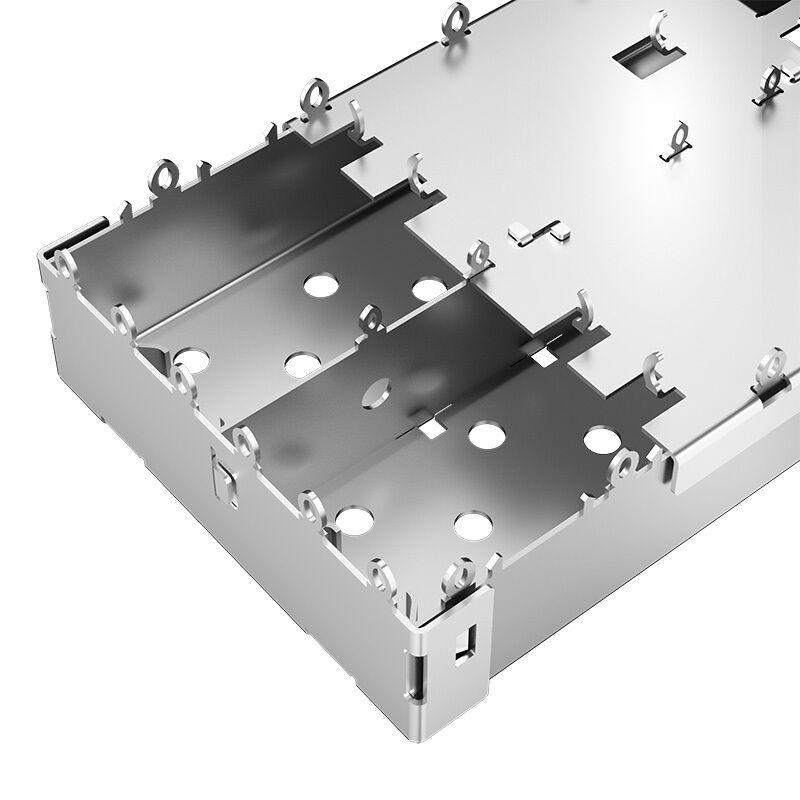

LP12AC02000B Dual-Port 1x2 Press Fit SFP-kooi zonder lichtpijpen


LP12AC02000B is een 1x2 press fit SFP kooi met EMI veer vinger, vernickelde koper legering constructie, 4Gb/s standaard SFP compatibiliteit, geen heat sink,met een vermogen van meer dan 10 W.

LP12AC02000B 1x2 SFP Cage met EMI Spring Finger Overzicht

LP12AC02000B is1x2 standaard SFP-kooi met EMI-veervingerbescherming, ontwikkeld voor compacte, aansluitbare optische transceiverinterfaces die een betrouwbare mechanische retentie en een stabiele continuïteit van de aarding vereisen,en verbeterde onderdrukking van elektromagnetische interferentie.

Vervaardigd uit:met een vermogen van niet meer dan 10 Wen ontworpendruk fit compliant pin terminatie, biedt deze SFP-kooi met twee poorten duurzame PCB-montageprestaties en vereenvoudigt de grootschalige geautomatiseerde assemblage.De geïntegreerde EMI-veervinger verbetert het geleidende contact tussen de kooi en het bezelpaneel, waardoor het EMI-lek in de communicatie-hardware van de voorste poort wordt verminderd.

Met eenMaximaal aanbevolen toepassingspercentage van 4 Gb/s,geen lichtpijp,geen geïntegreerde verwarming, en een breed-55°C tot +105°C, LP12AC02000B is goed geschikt voor telecom boards, glasvezel media converters, industriële Ethernet apparaten,en standaard SFP-optische uplinkapparatuur waar ruimte-efficiëntie en afschermingsstabiliteit vereist zijn.

Specificaties van 1x2 Press Fit SFP Cage

LP12AC02000B SFP-kooiTekenen...Aanbevolen PCB-opstelling

Mechanische en ontwerpparameters

LP12AC02000B wordt vervaardigd met een nauwkeurige dimensiecontrole om een stabiele inrichting en betrouwbare compatibiliteit met professionele hardwareplatforms te garanderen:

• Hoogte van het onderdeel:9.75 mm
• Componentbreedte:28.75 mm
• Algemene samenstellingslengte:500,00 mm
• Diameters van de verbindingsgaten:Ø0,95 ± 0,05 mm (12 posities), Ø1,05 ± 0,05 mm (18 posities)
• EMI-bescherming:Geïntegreerde EMI-veervingers zorgen voor continu geleidend bezelcontact voor verbeterde elektromagnetische onderdrukking
• PCB-toepassingen:Aanbevolen voor eenzijdige PCB-toepassingen met aangeduide onderdelenhoudingszones
• Algemene toleranties:X ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 SFP-kooi Verpakking

Om dimensionale consistentie en mechanische bescherming te garanderen tijdens opslag, interne verwerking en bulkvervoer,LP12AC02000B wordt geleverd in gestandaardiseerde industriële bakverpakking geschikt voor OEM-productie en magazijnbeheer.

• Verpakking:Verpakking in bak
• Hoeveelheid per bak:28 stuks
• Configuratie van de bakken:8 Op elkaar gelegen dienblad
• Totale hoeveelheid per doos:224 stuks
• Tray oriëntatie:Afwisselende rotatie van 180° voor betere stapelstabiliteit
• Afmetingen van de buitendoos:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
