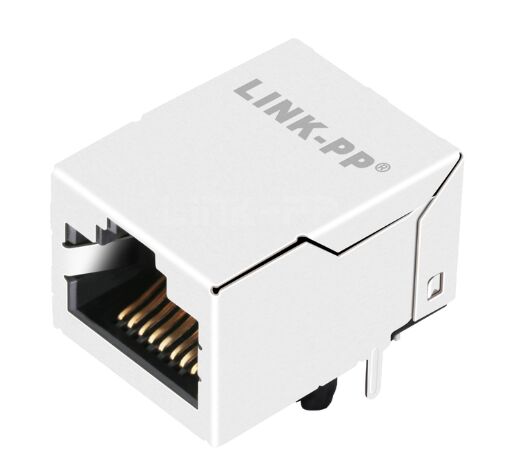

LPJE501DNL 1x1 Through Hole RJ45 Modulair Jack Zonder Magnetics


LPJE501DNL is een single-port 8P8C RJ45 modulaire jack zonder geïntegreerde magneten, met een tab up slot, geen LED, rechthoekige zijdelingse ingang, door middel van een gat montage,en afgeschermde constructie voor 10/100/1000 Base-T industriële Ethernet-toepassingen.


LPJE501DNL 8P8C RJ45 modulaire aansluitingKenmerken

1. Single Port 8P8C Standard Ethernet Interface

LPJE501DNL maakt gebruik van de universele 8-positie 8-contact RJ45-architectuur, compatibel met mainstream Ethernet-kabelsystemen voor 10/100/1000 Base-T-netwerkoverdracht.

2. Door middel van Hole PCB Mount voor industriële sterkte

In vergelijking met fragiele SMT-connectoren bieden de door-gat soldeerpinnen een sterkere weerstand tegen de invoegkracht en een betere betrouwbaarheid van de soldeer op lange termijn onder trillingen.

3. Geschermd verbindingslichaam voor EMI-controle

Het koperen schild met tinplating helpt elektromagnetische interferentie te verminderen, vooral in:

• industriële bedieningsplaten,
• communicatieterminals,
• schakelapparatuur,
• elektrisch lawaaierige installaties.

4. Compatibiliteit van het ontwerp van externe magneten

Aangezien er geen transformator in de jack is geïntegreerd, kunnen ingenieurs optimaliseren:

• plaatsing van de LAN-isolatie-transformator,
• selectie van de common mode-knoeisel,
• strategie voor overspanningsbescherming,
• PHY trace impedance management.

5. Uithoudendheid bij grote temperaturen

Geclassificeerd van -40 °C tot +85 °C, geschikt voor zowel commerciële als industriële netwerkhardware.

Technische specificaties

LPJE501DNL Single Port RJ45 connectoren

Waarom ingenieurs kiezen voor een RJ45-aansluiting zonder magneten

Bij het selecteren van een PCB Ethernet-connector hebben veel ontwerpers geen overgrote geïntegreerde magnetische aansluiting nodig.

• onderprofiel van de aansluiting,
• een eenvoudiger interne structuur,
• verlaagde BOM-kosten,
• vrijheid van de aangepaste transformator,
• en gemakkelijker signaal routeren rond toegewijde LAN circuits.

De LPJE501DNL is speciaal ontwikkeld voor dit type Ethernet-moederbordarchitectuur.

Kerntechnische voordelen


1Geen geïntegreerde magneten.

• de ontwerpvrijheid van de externe transformator/knoeisel
• geschikt voor aangepaste Ethernet PHY-layouts


2. Beschermde metalen behuizing

• verbetert de onderdrukking van EMI
• helpt het signaal in industriële apparatuur stabiel te houden


3Door het gat van de THT-bevestiging

• sterkere PCB-verankering dan SMT-modulaire aansluitingen
• ideaal voor herhaaldelijk in kabels plaatsen


4. Tab Up + Side Entry Rechte hoek

• compatibiliteit met standaard horizontale behuizing
• gemakkelijke toegang tot het achterpaneel RJ45


5Geen LED-ontwerp.

• schoner voorpaneel
• verminderde ingewikkeldheid van interne componenten

Vaak gestelde vragen over LPJE501DNL RJ45 Modulaire Jack

1Wat betekent 'zonder geïntegreerde magneten'?

Het betekent dat de RJ45-connector geen Ethernet-isolatie-transformer of common mode-knoeisel in de aansluiting bevat.

2Is LPJE501DNL geschikt voor Gigabit Ethernet?

Ja, het ondersteunt 10/100/1000 Base-T Ethernet netwerkaanpassingen.

3Is LPJE501DNL afgeschermd?

Ja, het heeft een messing beveiligde behuizing met tin plating om de EMI weerstand te verbeteren.

4Is de LPJE501DNL voorzien van LED-indicatoren?

Deze versie is ontworpen zonder LED's.

5Is LPJE501DNL compatibel met YKU-8208ENL?

Ja, het wordt veel gebruikt als mechanisch en elektrisch compatibele vervanging.
