Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJG49883A92NL
Document: LPJG49883A92NL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10 STUKS
Prijs: $0.6-$2.2
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: TT,NET30/60/90 Dagen,Western Union
Levering vermogen: 5 kk/maand
Onderdeelnummer: |
LPJG49883A92NL |
Connectortype: |
RJ45 (10P8C) |
Producttype: |
Multi-port RJ45-connector |
Aantal poorten: |
1x4 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnummer: |
LPJG49883A92NL |
Connectortype: |
RJ45 (10P8C) |
Producttype: |
Multi-port RJ45-connector |
Aantal poorten: |
1x4 |
Klikken: |
Omhoog |
Gegevenssnelheid: |
1000Base-T |
PoE: |
Niet |
LED-optie: |
Met |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

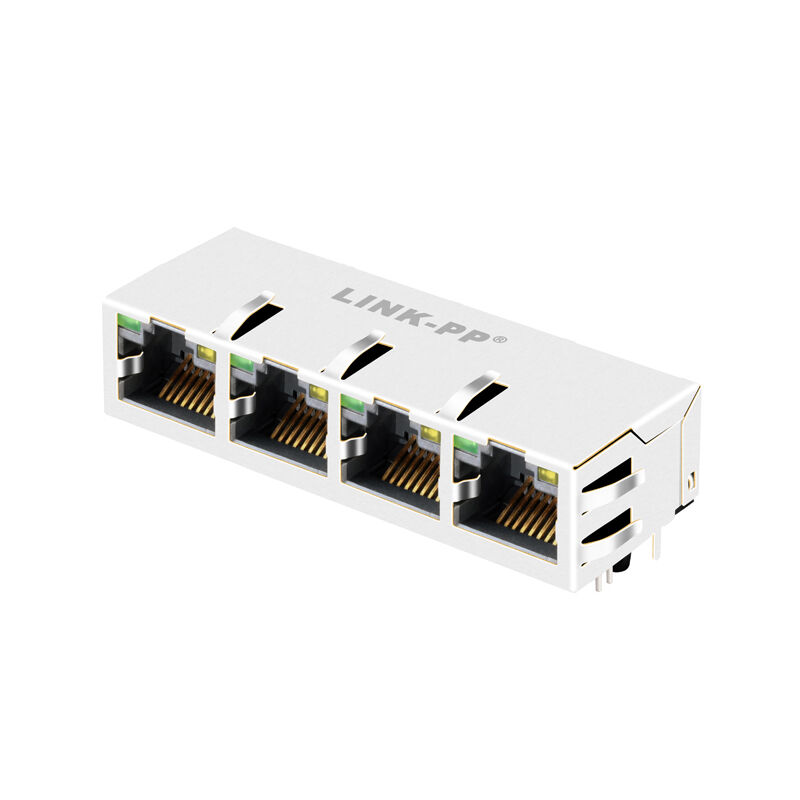

DeLPJG49883A92NLis een1x4 multi-port RJ45-connector met geïntegreerde magnetenontworpen voor1000Base-T EthernetHet combineert de RJ45 interface, magnetische componenten,EMI-veervingerbescherming, enLED-indicatorenIn een compacte oplossing helpt het PCB-layout te vereenvoudigen, de signaalintegriteit te verbeteren en een betrouwbare netwerkconnectiviteit te ondersteunen.niet-PoE- de toepassing van devergrendelingconfiguratie metgroene/gele LED-opties.
Bij 25 °C wordt de LPJG49883A92NL gespecificeerd met de volgende prestatiegegevens:
1Draaiverhouding:1CT:1CT ± 5%
2OCL:350uH min @100KHz, 0,1V, 8mA gelijkstroom bias
3Invoegverlies:-1,2 dB max vanaf 1 ‰ 100 MHz
4. Terugkeerverlies:
5Overhoor.-30 dB min vanaf 1 ‰ 100 MHz
6. Verwerping van de gemeenschappelijke modus:-30 dB min vanaf 1 ‰ 100 MHz
7Isolatie PHY van lijn naar lijn:1500 Vrms
8Werktemperatuurbereik:-40°C tot +85°C
| Categorie | Specificatie |
|---|---|
| Deelnummer | LPJG49883A92NL |
| Productsoort | Multi-port RJ45-connector met geïntegreerde magneten |
| Portconfiguratie | 1 × 4 (Quad Port) |
| Type aansluiting | RJ45 (10P8C) |
| Ethernet-snelheid | 1000Base-T (Gigabit Ethernet) |
| PoE-ondersteuning | Niet-PoE |
| Georiënteerd vergrendelen | Klem op. |
| LED-indicatoren | Groen / Geel |
| Bescherming | Beschermd met EMI-veervinger |
| Montage-type | Door-gat (PCB-montage) |
| Werktemperatuur | -40°C tot +85°C |
| Naleving |
IEEE 802.3, RoHS |
| Parameter | Waarde |
|---|---|
| Lange | 25.25 mm |
| Breedte | 59.2 mm |
| Hoogte | 13.50 mm |
| Huismateriaal | PBT + 30% glasvezel (UL94V-0) |
| Contactmateriaal | Fosforbrons |
| Schildmateriaal | van roestvrij staal (SUS 304) |
| Contactplating |
Goud ≥ 6 μin |
| Kleur | Golflengte (nm) | Voorspanning (VF) | Lekkage-stroom (IR) |
|---|---|---|---|
| Groen | 565 nm | 1.8 2.6 V | ≤ 10 μA |
| Geel | 585 nm | 1.8 2.6 V | ≤ 10 μA |
De LPJG49883A92NL is geschikt voor:
