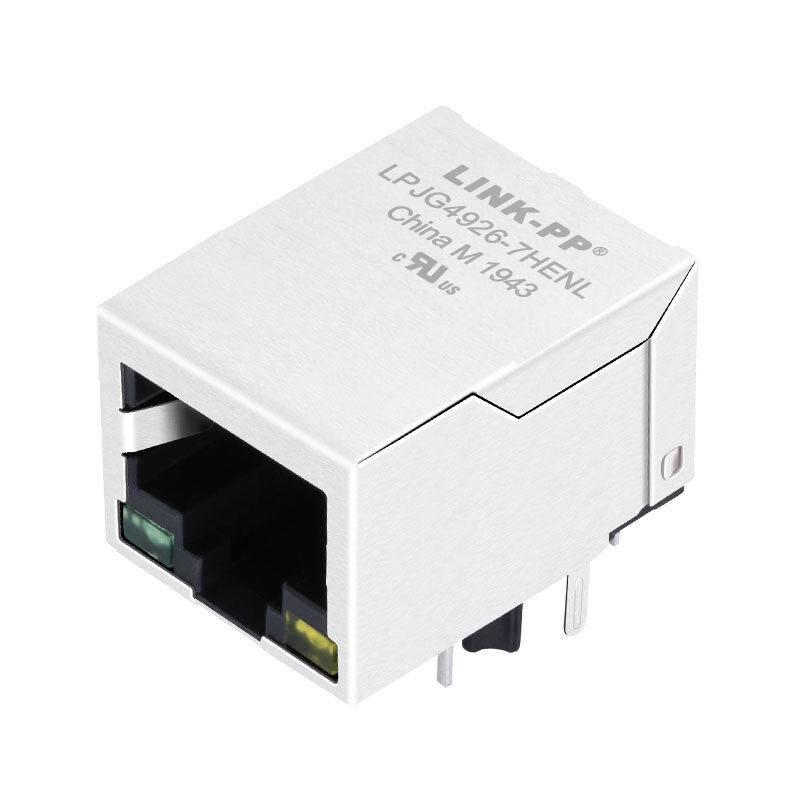

LPJG4926-7HENL PoE+ RJ45-connector met geïntegreerde 1000Base-T-magneten

1×1 1000Base-T RJ45 MagJack met geïntegreerde magneten, PoE+ (802.3at) ondersteuning, link/activiteit LED's, en volledige EMI-bescherming. UL-lijst, ¥40°C tot +85°C.

LPJG4926-7HENL 1000BASE-T PoE+ Magjack Overzicht

De LINK-PPLPJG4926-7HENLis een robuuste single-port (1×1) RJ45 Magjack (10P8C) die de magnetische transformator in de connector integreert.Gebouwd volgens industriële specificaties, is UL-gecertificeerd en RoHS/REACH-conform en werkt bij temperaturen van 40°C tot +85°C. Met ingebouwde groene/gele LED's en volledig metalen afscherming,Deze MagJack levert stabiele high-speed data en stroom (tot 57 V), 720 mA per poort) over een enkele kabel, waardoor het ideaal is voor switches, routers, industriële pc's, slimme meters en andere netwerkaanpassingen of PoE-toepassingen.

De LPJG4926-7HENL's geïntegreerde magneten (transformatoren en chokes) verbeteren de signaalintegrititeit en onderdrukken elektromagnetische interferentie (EMI).Het inbouwen van de magneten in de jack elimineert de noodzaak van afzonderlijke componentenDit ontwerp levert een laag invoegverlies en een hoge afwijzing van common-mode op, waardoor zelfs in lawaaierige omgevingen heldere Gigabit Ethernet-signalen worden gewaarborgd.

Belangrijkste kenmerken

• Integreerde magneten (MagJack):De interne Ethernet-transformer en -knooppunten zorgen voor een superieure EMI-bescherming en signaalbetrouwbaarheid.
• 1000Base-T Gigabit & PoE+ ondersteuning:Ondersteunt tot 1 Gbps gegevenssnelheden en voldoet aan IEEE 802.3at (PoE +) voor stroomlevering.720 mA) zonder externe krachtbronnen.
• Lijn/activiteit LED's:Dubbele LED's (links = groen, rechts = geel) geven de verbindingsstatus en netwerkactiviteit aan, waardoor snelle diagnose en installatieverificatie mogelijk zijn.
• Volledige afscherming en EMI-bescherming:Metalen behuizing en ingebouwde magneten zorgen voor “verbeterd EMI-bescherming, waardoor zowel de verbindingsintegriteit als de signaleabiliteit worden verbeterd”.Dit maakt de connector bestand tegen storingen in industriële en telecom-omgevingen.
• Industriële duurzaamheid:Door-gat (THT) bevestiging met een naar beneden gericht slot zorgt voor veilige verbindingen.

LPJG4926-7HENL PoE+ RJ45-connectorspecificaties

Elektrische specificaties

Door Gigabit-snelheid, PoE + -vermogen en magnetisme in één module te combineren, biedt de LPJG4926HENL een turnkey RJ45-oplossing die de signaalkwaliteit verbetert en Ethernet-ontwerpen vereenvoudigt.De industriële constructie met LED's en ondersteuning bij grote temperaturen levert betrouwbare prestaties voor snelle netwerken en power-over-Ethernet-toepassingen.

LPJG4926-7HENL RJ45 verbindingsdatasheet

Mechanische en materialeninformatie

De LPJG4926-7HENL is gebouwd met duurzame materialen en productie-details die betrouwbaar gebruik in Ethernet-hardware ondersteunen:

• Huisvesting:Thermoplastische PBT + 30% G.F, UL94V-0
• Contactmateriaal:Fosforbronzen C5210R-EH, dikte 0,35 mm
• Pins:Messing C2680R-H, dikte 0,35 mm
• Schild:SUS 201-1/2H, dikte 0,2 mm
• Contactplating:Minimaal 15 micro-inch goud in het contactgebied
• Invoegcyclussen:750 minimum, meer dan 5000 maximum
• Temperatuur van het soldeerpunt:250°C gedurende 5 seconden
• UL-certificering:Dossiernummer E484635

Vragen over LPJG4926-7HENL Magnetic RJ45-connector

DeLPJG4926-7HENL RJ45-connector met geïntegreerde magnetenis een betrouwbare keuze voor ingenieurs en fabrikanten die een compacte, afgeschermde en hoogwaardige1000Base-T PoE + MagJackMet sterke elektrische prestaties, duurzame constructie en brede toepassingsondersteuning is het goed geschikt voor moderne Ethernet-productontwerpen.

1Wat is een RJ45 connector met geïntegreerde magneten?

Een RJ45-connector met geïntegreerde magneten combineert de Ethernet-aansluiting en de magnetische componenten in één onderdeel.en de efficiëntie van de assemblage te verbeteren.

2Is de LPJ4013EDNL geschikt voor PoE+ toepassingen?

De LPJ4013EDNL is ontworpen voorPoE+en steuntIEEE 802.3atvereisten.

3Waar wordt de LPJG4926-7HENL voor gebruikt?

Het wordt gebruikt in 1000Base-T Ethernet-apparatuur die een RJ45-connector met geïntegreerde magneten vereist, vooral in PoE + -toepassingen.

4Ondersteunt deze connector 1000Base-T?

De LPJ4013EDNL is een1000Base-TRJ45 connector met geïntegreerde magneten.

5Is deze aansluiting afgeschermd?

Ja, het is eengeschermdRJ45 MagJack ontwerp.

6Welke montage methode gebruikt hij?

Het gebruiktdoor-gat (THT)montage en ondersteuninggolfsolderVerzameling.
