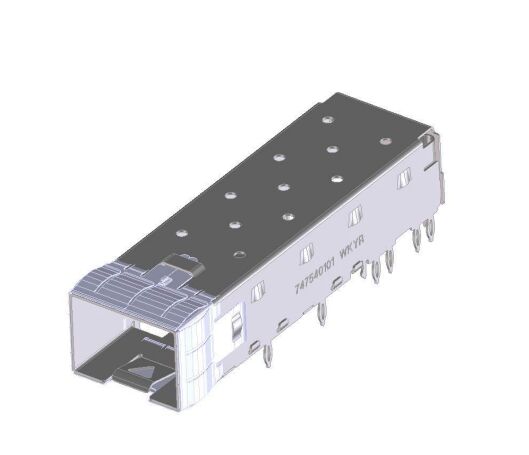

747540101 Enkele Poort SFP+ Cage met Spring Finger Bezel Pakking

747540101 Overzicht van de SFP+ kooien

De747540101 SFP+ kooien assemblageis eenenkelpoort SFP+ kooiontworpen voor toepassingen in optische modules met hoge snelheid waarbij betrouwbare mechanische retentie, EMI-onderdrukking en stabiele PCB-montage vereist zijn.SFP- en SFP+-connectoren, ondersteunt deze kooi assemblage moderne netwerk hardware ontwerpen die veilige module betrokkenheid en efficiënte thermische prestaties vereisen.

Gebouwd metBescherming van de bekleding van de vinger van de veer,3.05 mm drukknoppen, en eenvergrendelingsluis met uitstoten veer, de 747540101 biedt betrouwbare modulebehoud en gemakkelijk te verwijderen tijdens service of onderhoud.Het ontwerp ervan maakt het mogelijk de verbindingskooi montage in een bezel te worden geplaatst na het zitten op de PCB, waardoor het geschikt is voor compacte en prestatiegerichte netwerkapparatuur.

Belangrijkste kenmerken van de 747540101 SFP+-press-fit-kooi

• Eenvoudige SFP+-kooien
• Gelast van de vinger van de veervoor een betere onderdrukking van de EMI
• 3.05 mm drukknoppenvoor het bevestigen van PCB's
• Vergrendelingssluitinghelpt de module stevig op zijn plaats te houden
• Kickoutveerhelpt bij het verwijderen van modules
• Thermische ventilatiegatenondersteuning van luchtstroom- en warmtebeheer
• met een vermogen van meer dan 10 W,
• Een deel van deSFP- en SFP+-connectoren

Specificaties van 747540101 Molex SFP Cage

Elektrische ratings

De747540101 SFP+ kooien assemblageis geschikt voor de volgende elektrische omstandigheden:

• Spanning:120 volt wisselstroom
• Stroom:0.5 ampère maximaal

Deze ratings ondersteunen het gebruik in compatibele host-hardwareontwerpen die betrouwbare prestaties van de connectorkooi vereisen.

Milieuprestaties

De 747540101 is ontworpen om te werken in een breed temperatuurbereik, waardoor het geschikt is voor netwerk- en communicatiesystemen die worden gebruikt in veeleisende omgevingen.

• Werktemperatuur:-40°C tot +85°C
• Niet-operatietemperatuur:-55°C tot +105°C

Dit brede temperatuurbereik draagt bij aan de betrouwbaarheid van het systeem in zowel actieve werking als opslag- of transportomstandigheden.

747540101 SFP+ datablad voor kooien

Aanbevolen afmetingen

747540101 Aanbevolen PC-bordopstelling

747540101 Voordelen van het ontwerp van SFP+ kooien

De747540101 SFP+ kooien assemblageis een mechanische behuizing die wordt gebruikt omSFP+ (Small Form Factor Pluggable Plus)transceivermodules op een host-PCB.Het biedt een stabiele interface tussen de optische module en de behuizing van de apparatuur, terwijl het helpt om elektromagnetische interferentie te verminderen en de thermische prestaties te verbeteren.

Dit type kooi wordt vaak gebruikt in netwerkapparaten die een hoge poortdichtheid en betrouwbare optische connectiviteit vereisen.Het ontwerp met één poort maakt het een praktische keuze voor compacte systemen of apparatuurarchitecturen die gebruik maken van individuele transceiverlocaties.

1. EMI-onderdrukking en thermisch ontwerp

De747540101 SFP+ kooiis ontworpen om zowelEMI-controleenwarmteafvoerHet is...Gelast van de vinger van de veeren geleidende aardingsfuncties helpen ongewenste elektromagnetisch lawaai te minimaliseren, wat cruciaal is in snelle netwerkomgevingen.

Bovendien bevat de kooithermische ventilatieopeningenDit helpt het thermisch beheer te verbeteren en draagt bij aan een stabiele langetermijnprestatie in veeleisende toepassingen.

2Beveiligde modulebehoud en gemakkelijke verwijdering

Dit.SFP+ kooiengebruikt eenvergrendelingssluitingDe optische module moet tijdens de werking stevig vastzitten.uitstoten springhelpt bij het loslaten van de module wanneer deze moet worden verwijderd, waardoor het onderhoud sneller en gemakkelijker verloopt.

Deze combinatie van vasthoudings- en verwijderingsondersteuning is vooral nuttig in systemen waar modules worden vervangen tijdens onderhoud, upgrades of velddienst.

Typische toepassingen vanSFP+-kooi met drukknoppen

De747540101 SFP+ kooien assemblagewordt vaak gebruikt bij:

• Netwerkschakelaars
• Routers
• Servers
• opslagsystemen
• Telecommunicatieapparatuur
• Hardware voor datacenters
• Hoge-snelheidscommunicatieplatforms

Een ontwerp dat eenenkelpoort SFP+ kooi, EMI-onderdrukking, en press-fit PCB-montage kunnen profiteren van deze assemblage.

Vaak gestelde vragen

De747540101 SFP+ kooien assemblageis een betrouwbareenkelpoort SFP+ kooiGebouwd voor veilige modulebehoud, EMI-onderdrukking en thermische ondersteuning.3.05 mm drukknoppen, avergrendelingssluiting, en eenuitstoten spring, is het goed geschikt voor netwerkapparatuur en communicatieapparatuur met hoge snelheid die een stabiele mechanische en elektrische prestatie vereist.

1Wat is de 747540101?

De747540101is eenenkelpoort SFP+ kooien assemblageontworpen voor gebruik in deSFP- en SFP+-connectoren.

2Ondersteunt de 747540101 EMI-onderdrukking?

Ja, het omvat eenGelast van de vinger van de veeren geleidende ontwerpfuncties om te helpen metEMI-onderdrukking.

3Hoe is de kooi aan het PCB bevestigd?

De kooi is verbonden met het host PCB met behulp van3.05 mm drukknoppen.

4Wat helpt om de SFP+ module te verwijderen?

De verzameling omvat eenuitstoten springom te helpen bij het verwijderen van de module.

5Wat is het werktemperatuurbereik?

Het werktemperatuurbereik is:-40°C tot +85°C.
