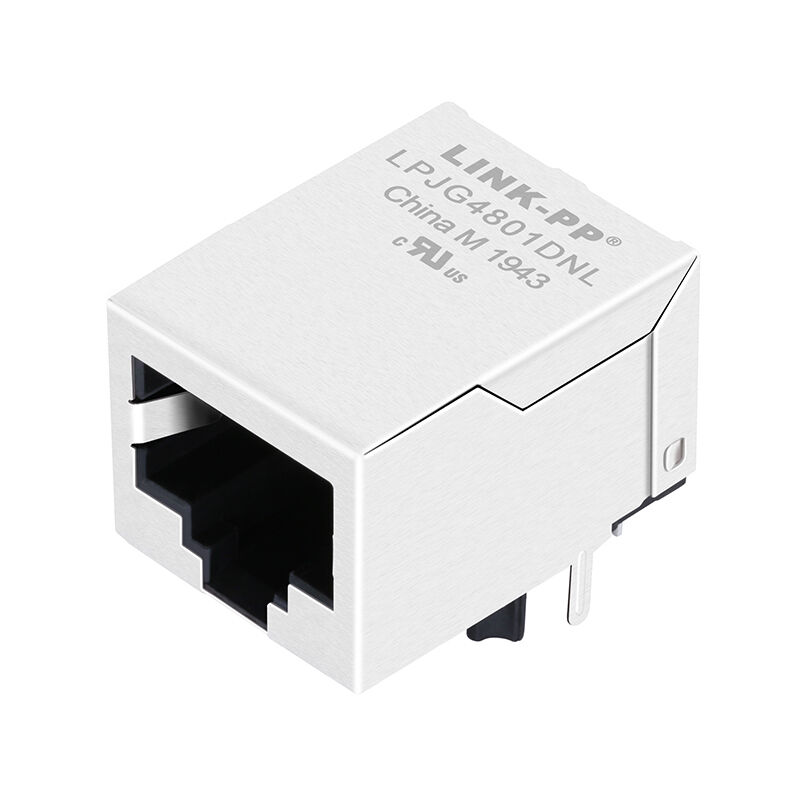

LPJG4801DNL 1000Base-T Magnetische RJ45-connector zonder LED

DeLPJG4801DNL 1000Base-T RJ45-connector met geïntegreerde magnetenis een high-performanceRJ45 MagJackontworpen voor Gigabit Ethernet-toepassingen.stabiele signaalintegriteit, compacte PCB-integratie en industriële betrouwbaarheidDeze connector integreert magneten rechtstreeks in de RJ45-poort, waardoor er geen externe transformatoren nodig zijn.

Het wordt veel gebruikt in:

• SOHO-netwerkapparatuur (ADSL-modems)
• LAN-op-moederbord (LOM)
• Ethernet-switches en -hubs

Als je ontwerptGigabit Ethernet-poorten zonder LED- en EMI-veervoorschriften, LPJG4801DNL is een kosteneffectieve en betrouwbare oplossing.

LPJG4801DNL1x1 RJ45 MagJackSleutelSpecificaties

• Deelnummer:LPJG4801DNL
• Productsoort:RJ45-connector met geïntegreerde magneten (RJ45 MagJack)
• Gegevensvermogen:1000Base-T (Gigabit Ethernet)
• Portconfiguratie:1x1
• Montage:Door het gat (THT)
• Loden:Wave Solder Compatible
• Type sluiter:Op de grond.
• PoE-ondersteuning:Niet-PoE
• LED:Niet opgenomen
• EMI Spring Finger:Niet opgenomen
• Werktemperatuur:-40°C tot +85°C

Elektrische specificaties

Deze parameters zorgen ervoor datbetrouwbare Gigabit Ethernet-prestaties in snelle netwerkomgevingen.

LPJG4801DNL Magnetische RJ45-connector Mechanisch ontwerp en PCB-uitleg

Afmetingen van RJ45-connectoren

• Compact 1×1 poortontwerp
• Geoptimaliseerd voor PCB-layouts met een hoge dichtheid

Aanbevolen PCB-opstelling

• Standaard THT-voetafdruk
• Wave soldeer compatibel (250°C / 5s)
• met een breedte van niet meer dan 50 mm

Materiaal en bouwkwaliteit

De LPJG4801DNL is gebouwd metindustriële materialen:

• Huisvesting:PBT + 30% glasvezel (UL94V-0)
• Contactpersonen:Fosforbrons
• Pins:met een gewicht van niet meer dan 10 kg
• Schild:SUS 304 roestvrij staal
• Goudplatering:≥ 6 micro-inch

Dit zorgt ervoor datduurzaamheid, corrosiebestendigheid en lange termijn elektrische stabiliteit.

Waarom kiezen voor RJ45 MagJack met geïntegreerde magneten?

1Eenvoudig PCB-ontwerp

Traditionele Ethernet-ontwerpen vereisen externe transformatoren.LPJG4801DNL integreert magneten, waardoor:

• Aantal componenten
• PCB-voetafdruk
• Ontwerpcomplexiteit

2Verbeterde signaalintegriteit

Met ingebouwde magneten zorgt de aansluiting voor:

• Betere matching van impedanties
• Verminderde EMI
• Stabiele Gigabit-transmissie

3. Kostenoptimalisatie

• Minder externe componenten
• Lagere montage kosten
• Een snellere productiecyclus

Hoe de juiste RJ45 MagJack te kiezen

Bij de keuze van een1000Base-T RJ45-connector met geïntegreerde magneten, overweegt:

1. Gegevenspercentagevereiste:10/100 vs. 1000Base-T
2. LED-vereiste: LPJG4801DNL: Geen LED (kostenbesparend ontwerp)
3. EMI-bescherming: zonder EMI-veer → geschikt voor afgeschermde ontwerpen
4. PoE-ondersteuningDit model is:niet-PoE
5. Temperatuurbereik: Industrieel: -40°C tot +85°C

Vragen over LPJG4801DNL RJ45 MagJack

1Wat is een RJ45 connector met geïntegreerde magneten?

Het is een connector dieRJ45-interface + transformator + filtercircuitsin één module.

2Ondersteunt LPJG4801DNL PoE?

Nee, dit model is ontworpen voorNiet-PoE-toepassingen.

3Kan het gebruikt worden in Gigabit Ethernet?

Ja, het ondersteunt volledig1000Base-T-netwerkenconform met IEEE 802.3.

4Waarom een LED-vrije RJ45 connector?

• Lagere kosten
• Verminderd energieverbruik
• geschikt voor interne of ingebedde systemen

Conclusie: Is LPJG4801DNL de juiste RJ45 MagJack voor jou?

DeLPJG4801DNL 1000Base-T RJ45 MagJackis een uitstekende keuze als u:

• ✔ Betrouwbare Gigabit Ethernet prestaties
• ✔ Geïntegreerde magneten voor een vereenvoudigd ontwerp
• ✔ industriële temperatuurondersteuning
• ✔ Kosteneffectieve oplossing zonder LED- en EMI-veer

Voor ingenieurs en kopers die eenstabiele, compacte en productie-klaar RJ45-connector, LPJG4801DNL levert een sterke waarde.
