763527002 2x8 Gestapelde SFP+ Kooi met Binnenste 2 Poorten Lightpipes

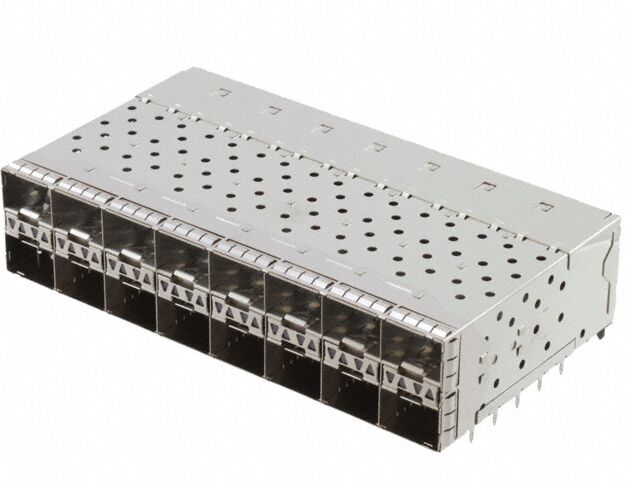

763527002 Gestapelde SFP+ Behuizing Overzicht

De 763527002 Gestapelde SFP+ Behuizing is een haakse, door-gaats connector met 320 circuits en 0,80 mm pitch, ontworpen voor compacte PCB-layouts. De 2-rijige gestapelde architectuur (2x8 poorten) verhoogt de poortdichtheid aanzienlijk, terwijl de optimale luchtstroom en thermische prestaties behouden blijven.

Met geïntegreerde interne lightpipes ondersteunt de connector duidelijke visuele statusindicatie, wat de efficiëntie van systeemmonitoring verbetert in omgevingen met veel poorten.

Technische Specificaties van 763527002 2x8 SFP+ Behuizing

Belangrijkste Kenmerken & Voordelen

1. Hoge Poortdichtheid (2x8 Configuratie)

• 16 SFP+ poorten in een compacte voetafdruk
• Ideaal voor datacenterswitches en aggregatieapparaten

compacte frontpaneelontwerpen

2. Verbeterd EMI-afschermingsontwerp

• Geïntegreerde metalen EMI-afdichting vermindert signaalinterferentie
• Zorgt voor stabiele snelle gegevensoverdracht

compacte frontpaneelontwerpen

3.  Integratie van Interne Lightpipe

• 2 interne lightpipe poorten voor LED-indicatie
• Verbetert netwerkdiagnostiek en onderhoudsefficiëntie

compacte frontpaneelontwerpen

4.  Klaar voor Hoge Snelheidsprestaties

• Ondersteunt 10G/25G SFP+ toepassingen
• Geoptimaliseerd voor laag signaalverlies en hoge betrouwbaarheid

5.  Robuust Mechanisch Ontwerp

• 100 koppelingen duurzaamheid
• Veilig vergrendelingsmechanisme voor stabiele modulebevestiging

763527002 Tekening

763527002 Tekening - Afmeting

763527002 Tekening - AANBEVOLEN PCB LAYOUT

763527002 Tekening - DETAIL


Materiaal & Plating Details van 763527002 Molex Behuizing

Hoogwaardige Materialen voor Betrouwbaarheid

• Behuizing: Nikkelzilver (0,25 mm dikte)
• Huisvesting: Glasgevuld LCP (UL 94V-0, hittebestendig)
• Contacten: Tin Messing
• Lightpipes: Polycarbonaat (helder, UL 94V-0)
• Lightpipe Huisvesting: Zink

Geavanceerde Plating voor Signaalintegriteit

• Contactgebied: ≥0,76µm Goud over Nikkel
• Terminatie: Mat Tin over Nikkel
• Lightpipe Huisvesting: Nikkel over Koper plating

Hoe de Juiste SFP+ Behuizing te Kiezen

Bij het selecteren van een SFP+ behuizing, overweeg het volgende:

1. Vereisten voor Poortdichtheid

• 2x8 gestapeld ontwerp is ideaal voor PCB's met beperkte ruimte

compacte frontpaneelontwerpen

2. EMI-afschermingsprestaties

• Kies metalen afdichtingsontwerpen voor hoogfrequente omgevingen

3. Thermische & Mechanische Stabiliteit

• Zorg ervoor dat materialen hoge bedrijfstemperaturen

ondersteunen

• 4. Lightpipe ConfiguratieInterne lightpipes zijn ideaal voor

compacte frontpaneelontwerpen

​

• 5. CompatibiliteitVerifieer compatibiliteit met
