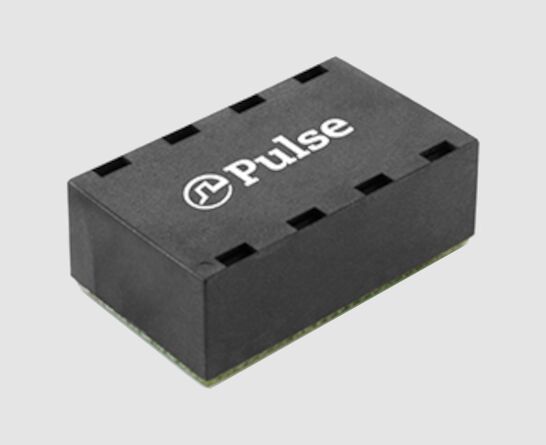

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

PulsHX5401NLis eenmet vier poorten PoE LAN-transformerontworpen voor1000BASE-T EthernetIn de eerste plaats is het belangrijk dat de gebruikers zich bewust zijn van de noodzaak van een betere communicatie tussen de gebruikers.1CT:1CT-draaiverhouding,1500 VAC isolatiespanning, en4P PoE-ondersteuning tot 30W, HX5401NL is gebouwd voor ingenieurs die betrouwbare gigabit-netwerkapparatuur, PoE-gerelateerde apparaten en Ethernet-interfaces met een hoge dichtheid ontwerpen.

Voor kopers die op zoek zijn naarDatasheet HX5401NL, schematische verwijzing, details van het pakket of elektrische specificaties, deze pagina biedt een duidelijke technische samenvatting om u te helpen snel de compatibiliteit en de ontwerpfit te beoordelen.

Belangrijkste kenmerken van HX5401NL 30W 4P PoE LAN Magnetics

• Ontworpen voor 1000BASE-T Ethernet
• Quad-port magnetische architectuur
• 1CT:1CT-draaiverhouding
• 1500 VAC isolatiespanning
• 4P PoE-ondersteuning tot maximaal 30W
• BGA-montage-stijl van de knopgrid
• RoHS-6-conform
• Werktemperatuurbereik: -40°C tot +85°C

De HX5401NL is geschikt voor compacte netwerkhardware waar signaalintegratie, thermische betrouwbaarheid en PoE-compatibiliteit van belang zijn.

HX5401NL specificaties

Datasheet HX5401NL

Schema van het gegevensblad voor puls HX5401NL

Pulse HX5401NL Datasheet PCB-opmaak

HX5401NL Elektrische prestatie overzicht

HX5401NL is ontworpen voor:Gigabit Ethernet-prestatieshet onderdeel heeft de elektrische eigenschappen die vereist zijn voor moderne LAN-interfaces en biedt volgens de verstrekte parameters:

• Invoegverlies:1maximaal 0,5 dB vanaf 1 ‰ 100 MHz
• Verlies van opbrengst:geoptimaliseerd over 1 ‰ 100 MHz
• Verwijderingsgraad in gemeenschappelijke modus (CMMR):sterke onderdrukking in belangrijke frequentiebereiken
• - Overhoor.met een vermogen van niet meer dan 50 W
• PoE-vermogensbeheer:4P PoE tot maximaal 30 W

Deze waarden zijn belangrijk omdat PoE LAN-transformatoren meer moeten doen dan alleen gegevens doorgeven.Ze moeten de signaalkwaliteit behouden en tegelijkertijd de stroomlevering en EMI-prestaties beheren in een compacte Ethernet-interface.

Gedetailleerde elektrische parameters

1. Invoegingsverlies

1·100 MHz: maximaal 1,5 dB

Een laag invoegverlies helpt om de signaalkwaliteit in 1000BASE-T-ontwerpen te behouden.Dit is vooral belangrijk in Ethernet-systemen waar de marge beperkt is en de koppelstabiliteit afhankelijk is van schone transmissie door de magnetische fase.

2. Terugkeerverlies

• 1 ̊30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60 ̊80 MHz: -11 dB min
• 100 MHz: -10 dB min

Terugkeerverlies geeft aan hoe goed de transformator de impedantieafsluiting in de werkband handhaaft.Beter terugkeerverlies ondersteunt de betrouwbaarheid van de link en vermindert reflecties die de Ethernet-prestaties kunnen verminderen.

3. CMMR

• 3060 MHz: -32 dB min
• 80-100 MHz: -25 dB min
• 125 MHz: -19 dB min

- Ik weet het niet.

Common-mode afwijzing is van cruciaal belang in Ethernet magnetics omdat het helpt onderdrukken van geluid dat de signaalintegratie kan beïnvloeden, vooral in lawaaierige industriële of high-density netwerkomgevingen.

4- Overhoor.

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

- Ik weet het niet.

Een laag crosstalk is belangrijk in quad-port ontwerpen omdat meerdere kanalen dicht bij elkaar op het PCB worden geplaatst.

Waarom de BGA-installatiestijl belangrijk is

HX5401NL gebruikt eenBGA-bump grid-arrayVoor ingenieurs betekent dit:

• Efficiënte integratie van de raad van bestuur
• Goed geschikt voor ontwerpen met een hoge dichtheid
• Geschikt voor moderne SMT-productie
• Compacte voetafdruk voor netwerkapparatuur

Deze verpakkingsbenadering wordt vaak de voorkeur gegeven wanneer de ruimte beperkt is en het product een betrouwbare elektrische prestatie moet behouden.

Wat ontwerpteams moeten controleren voordat zij HX5401NL kiezen

Voordat u HX5401NL in uw BOM finaliseert, moet u het volgende bevestigen:

• Uw aanvraag is:1000BASE-T, niet alleen 10/100
• Uw PCB ondersteunt deBGA-montagewijze
• Uw PoE vereiste is binnenMaximaal 30 W
• De PHY-leverancier ondersteunt compatibele magnetische kenmerken
• Het thermische bereik van-40°C tot +85°Cis voldoende
• De terugkeer verlies, invoeging verlies, en crosstalk passen uw systeem marge

Deze controles helpen het herontwerprisico te verminderen en het succes van de eerste doorgang in de ontwikkeling van Ethernet-hardware te verbeteren.

Vaak gestelde vragen over HX5401NL 1000BASE-T PoE-magneten

HX5401NLis een goede keuze voor1000BASE-T PoE LAN-transformerontwerpen waarvoorQuad-port integratie, 1500 VAC isolatie, 1CT:1CT draaibandverhouding en 30W max 4P PoE ondersteuningDe elektrische prestaties en het BGA-pakket maken het zeer geschikt voor compacte, zeer betrouwbare Ethernet-hardware waar signaalintegrititeit en stroomlevering samen moeten werken.

Voor ingenieurs die PoE LAN-magnetische opties vergelijken, wordt HX5401NL het beste beoordeeld aan de hand van uw PHY-eisen, PCB-voetafdruk en PoE-vermogenstest om een schone en betrouwbare ontwerpinvoering te garanderen.

1Wat is de Pulse HX5401NL?

Pulse HX5401NL is een quad-port PoE LAN-transformer ontworpen voor 1000BASE-T Ethernet-toepassingen.

2Welke gegevenssnelheid ondersteunt HX5401NL?

HX5401NL steunen1000BASE-TEthernet. Het is bedoeld voor gigabit-netwerkontwerpen die een high-performance LAN-magnetic vereisen.

3Wat is de bocht van HX5401NL?

De draaikracht van HX5401NL is1CT:1CT, een standaardconfiguratie voor Ethernet-transformatortoepassingen.

4Wat is de isolatiespanning van HX5401NL?

HX5401NL biedt1500 VAC isolatiespanning, die de Ethernet-interface beschermt tegen elektrische spanningen en grondpotentiële verschillen.

5Ondersteunt HX5401NL PoE?

Ja. HX5401NL ondersteunt4P PoE tot maximaal 30 W, waardoor het geschikt is voor PoE-netwerkapparaten.

6Wat is de montage van HX5401NL?

HX5401NL gebruikt eenBGA-bump grid-arraymontage-stijl, die compacte SMT-integratie ondersteunt.

7Wat is het temperatuurbereik van HX5401NL?

Het werktemperatuurbereik is:-40°C tot +85°C, waardoor het geschikt is voor industriële en netwerkomgevingen.
