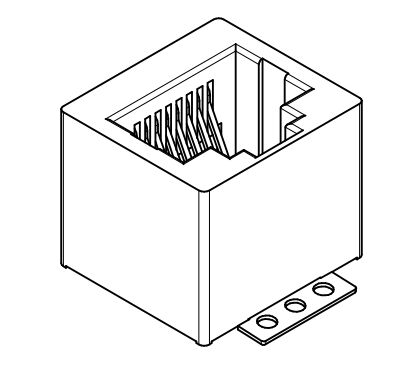

634108149621 8P8C RJ45 Verticale SMT WR-MJ Cat 3 Modulaire Jacks

8P8C Verticale SMT Ethernet Connector Overzicht

De 634108149621 WR-MJ Cat 3 Modulaire Jackenkele-poorts verticale SMT RJ45 modulaire jack met een 8P8C-configuratieenkele-poorts 8P8C verticale SMT RJ45 connector ontworpen voor betrouwbare Ethernet-connectiviteit in netwerk- en ingebedde elektronische systemen.

Ontwikkeld door Würth Elektronik, behoort deze modulaire jack tot de WR-MJ serie en ondersteunt Category 3 Ethernet-toepassingen met behoud van compatibiliteit met hogere netwerkcategorieën onder bepaalde omstandigheden.

Met , wat geautomatiseerde pick-and-place assemblage mogelijk maakt bij grootschalige PCB-productie., soldeerlipversterking, en reflow-compatibele UL94-V0 behuizing, is de connector geoptimaliseerd voor geautomatiseerde SMT-assemblage en stabiele elektrische prestaties op lange termijn.

Het wordt veel gebruikt in netwerkapparaten, IoT-apparatuur en slimme gebouwinfrastructuren die compacte en betrouwbare Ethernet-interfaces vereisen.

Specificaties van 634108149621 Verticale RJ45 Jack

1. Technische Specificaties

2. Elektrische Specificaties

De 634108149621 Cat 3 RJ45 Modulaire Jack is ontworpen om stabiele elektrische prestaties te leveren voor Ethernet- en communicatie-interfaces.

Belangrijkste elektrische kenmerken zijn:

• 1,5 A nominale stroomcapaciteit, wat zorgt voor betrouwbare signaal- en stroomoverdracht.
• 120 V AC bedrijfsspanning, geschikt voor standaard netwerkapparatuur.
• 1000 V AC diëlektrische weerstandscapaciteit, wat sterke isolatiebescherming biedt.
• Lage contactweerstand (≤20 mΩ) om signaalintegriteit te behouden.
• Hoge isolatieweerstand (≥500 MΩ) voor verbeterde elektrische isolatie.

3. Materiaaleigenschappen

634108149621 Datasheet

Ontwerpvoordelen

1. Geoptimaliseerd voor Geautomatiseerde SMT-Assemblage

De , wat geautomatiseerde pick-and-place assemblage mogelijk maakt bij grootschalige PCB-productie. maakt snelle pick-and-place assemblage mogelijk, wat de productie-efficiëntie verbetert bij grootschalige elektronica-productie.

2. Betrouwbare PCB-Retentie

De geïntegreerde soldeerlip verbetert de mechanische stabiliteit, wat zorgt voor een veilige bevestiging aan de PCB tijdens gebruik en herhaaldelijk insteken van de kabel.

3. Flexibel WR-MJ Serie Platform

De WR-MJ modulaire jack familie biedt meerdere configuratie-opties, waaronder:

• Afgeschermde of ongepant versies
• Geïntegreerde EMI-veren
• Optionele LED-indicatoren
• Verticale of horizontale montage-oriëntaties

Deze flexibiliteit stelt ingenieurs in staat om de connector aan te passen aan een breed scala aan netwerkapparaatontwerpen.

Belangrijkste Kenmerken van de 634108149621 RJ45 Connector

1. 8P8C RJ45 modulaire jack
2. Verticale surface-mount (SMT) ontwerp
3. Enkele poort (1×1) configuratie
4. Soldeerlip voor verbeterde PCB-retentie
5. Afschermingsloze kunststof behuizing
6. Tape & Reel verpakking voor geautomatiseerde pick-and-place
7. Reflow-compatibele UL94-V0 isolator
8. UL en cULus gecertificeerd
9. Ontworpen voor Cat 3 Ethernet-toepassingen​

Veelgestelde Vragen over 634108149621 Cat 3 RJ45 Modulaire Jack

V1: Wat voor type RJ45 connector is 634108149621?

A: De

634108149621 is een enkele-poorts verticale SMT RJ45 modulaire jack met een 8P8C-configuratie, ontworpen voor Category 3 Ethernet-systemen en compatibele netwerktoepassingen.V2: Is deze RJ45 jack afgeschermd?

A: Nee. De

634108149621 gebruikt een kunststof ongepant behuizing, wat geschikt is voor veel standaard Ethernet-toepassingen waar extra EMI-afscherming niet vereist is.V3: Welke assemblage methode wordt gebruikt voor deze connector?

A: De connector maakt gebruik van

surface-mount technologie (SMT) en wordt geleverd in tape-and-reel verpakking, wat geautomatiseerde pick-and-place assemblage mogelijk maakt bij grootschalige PCB-productie.
