Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ISO,ROHS,REACH
Modelnummer: TM82440anl
Betaling & het Verschepen Termijnen
Min. bestelaantal: 800 stuks
Prijs: $0.3-$0.82
Verpakking Details: 800 stuks/rol, 1CTN = 6 rollen = 4800 stuks
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 4200K-PCS/Month
Serie: |
LAN-transformator van industriële kwaliteit |
Onderdeelnummer: |
TM82440anl |
Snelheid: |
1G Basis-T |
Aantal poorten: |
Enkele poort |
Montagestijl: |
SMD/SMT |
Lengte: |
15,1 (mm) |
breedte: |
10 (mm) |
Hoogte: |
4 (mm) |
Serie: |
LAN-transformator van industriële kwaliteit |
Onderdeelnummer: |
TM82440anl |
Snelheid: |
1G Basis-T |
Aantal poorten: |
Enkele poort |
Montagestijl: |
SMD/SMT |
Lengte: |
15,1 (mm) |
breedte: |
10 (mm) |
Hoogte: |
4 (mm) |

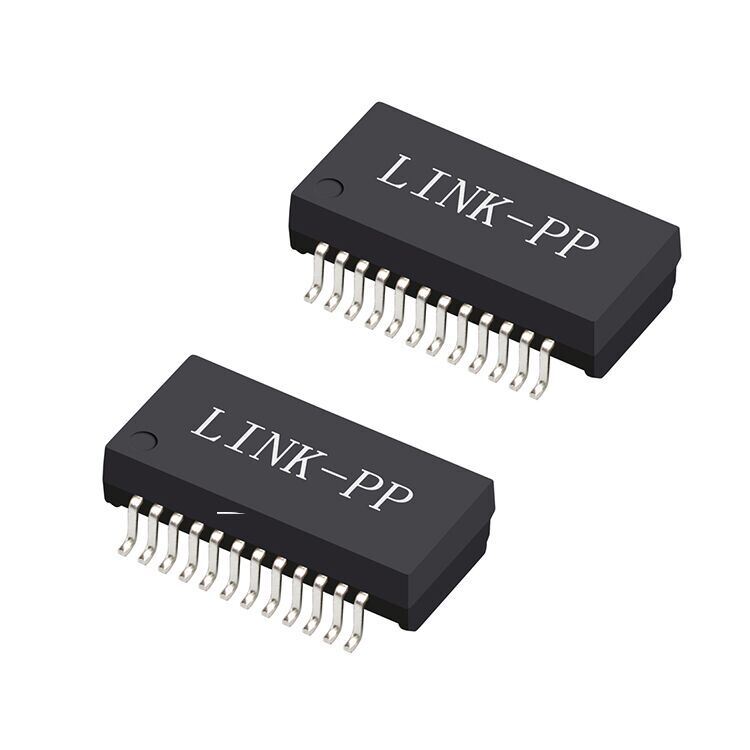

TM82440ANL LAN-transformator, enkele poort, 1GBase-T Gigabit Ethernet magnetische module. 24-pins SMT-pakket met 1500Vrms isolatie, laag invoegverlies en een bedrijfstemperatuurbereik van −40°C tot +85°C.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | TM82440ANL |
| Ethernet-snelheid | 1000Base-T |
| Aantal poorten | Enkele poort |
| Pakkettype | 24-pins SMT |
| Montagetype | Surface Mount |
| Isolatiespanning | 1500Vrms |
| Bedrijfstemperatuur | −40°C tot +85°C |
| RoHS-conformiteit | Ja |
De TM82440ANL LAN-transformator is een enkele 1GBase-T Ethernet-transformator module ontworpen voor Gigabit Ethernet PHY-interfaces. Deze 24-pins SMT LAN magnetische module biedt betrouwbare signaalisolatie, uitstekende EMI-onderdrukking en stabiele elektrische prestaties voor snelle Ethernet-netwerken.
Met een standaard industriële voetafdruk, is de TM82440ANL compatibel met veel gangbare Gigabit LAN-transformatorontwerpen, waardoor eenvoudige PCB-integratie en vereenvoudigd Ethernet-interfaceontwerp mogelijk zijn.
Ontworpen voor industriële en netwerkapparatuur, werkt de transformator over een breed temperatuurbereik van −40°C tot +85°C, waardoor deze geschikt is voor veeleisende omgevingen zoals industriële automatiseringssystemen en communicatie-infrastructuur.
| Parameter | Frequentie / Conditie | Specificatie |
|---|---|---|
| OCL (Inductie) | 100kHz, 0.1V, 8mA DC-bias | ≥ 350 µH |
| Draairatio (TX) | — | 1CT : 1CT ±5% |
| Draairatio (RX) | — | 1CT : 1CT ±5% |
| Lekinductie (LL) | — | ≤ 0.4 µH |
| DC-weerstand (DCR) | — | ≤ 1.2 Ω |
| Invoegverlies | 1 – 100 MHz | ≤ −1 dB |
| Retouroverlies | 1 – 40 MHz | ≥ 16 dB |
| Retouroverlies | 40 – 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Overspraak | 30 MHz | ≥ −45 dB |
| Overspraak | 60 MHz | ≥ −40 dB |
| Overspraak | 100 MHz | ≥ −35 dB |
| Differentiële naar gemeenschappelijke modus onderdrukking (DCMR) | 30 MHz | ≥ −40 dB |
| Differentiële naar gemeenschappelijke modus onderdrukking (DCMR) | 60 MHz | ≥ −35 dB |
| Differentiële naar gemeenschappelijke modus onderdrukking (DCMR) | 100 MHz | ≥ −30 dB |
| Isolatiespanning (Hi-Pot) | — | 1500 Vrms |
1. TM82440ANL Elektrische Tekeningen
2. TM82440ANL Mechanische Tekeningen
3. TM82440ANL Tekening - Padindeling
4. TM82440ANL Tekening - Profiel van Soldeeroven
De TM82440ANL Gigabit LAN-transformator wordt veel gebruikt in Ethernet-netwerkapparatuur, waaronder:
Het industriële temperatuurbereik maakt het bijzonder geschikt voor industriële netwerkapparatuur en communicatie-infrastructuur.
1. Waarvoor wordt een LAN-transformator gebruikt?
Een LAN-transformator biedt elektrische isolatie, impedantieaanpassing en ruisonderdrukking tussen de Ethernet PHY en de netwerkkabel, wat zorgt voor betrouwbare gegevensoverdracht in Ethernet-netwerken.
2. Welke Ethernet-snelheid ondersteunt de TM82440ANL?
De TM82440ANL is ontworpen voor 1GBase-T (1000Base-T) Gigabit Ethernet-toepassingen.
3. Ondersteunt de TM82440ANL industriële omgevingen?
Ja. Met een bedrijfstemperatuurbereik van −40°C tot +85°C is het geschikt voor industriële netwerkapparatuur.
4. Welke isolatiespanning biedt het?
De transformator biedt 1500Vrms isolatie, wat voldoet aan de eisen voor Ethernet-veiligheid en signaalintegriteit.
