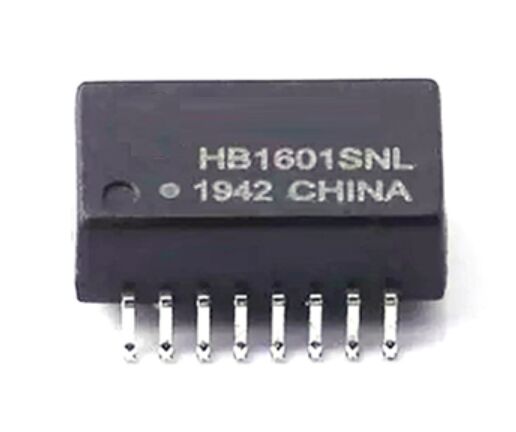

HB1601SNL 10/100Base-T SMD Ethernet-isolatietransformator SOP-16

HB1601SNL Ethernet-transformer Overzicht

DeHB1601SNLis een compactemet een vermogen van niet meer dan 50 W,ontworpen voor betrouwbare netwerksignaaloverdracht en geluidsonderdrukking in Ethernet PHY-interfaces.SOP-16-pakketHet biedt galvanische isolatie, impedantieafsluiting en uitstekende EMI-prestaties voor Fast Ethernet-toepassingen.

Ontworpen overeenkomstig:IEEE 802.3enANSI X3.263De HB1601SNL wordt veel gebruikt inSOHO-netwerkapparatuur, LAN-on-Motherboard (LOM) -ontwerpen, Ethernet-switches, hubs en industriële netwerkapparatuurDat is het.RoHS-conform, loodvrij, en geschikt voor automatische SMT-assemblage.

Informatie over bestellingen

• Deelnummer:HB1601SNL
• Verpakking:SOP-16, Tape & Reel (voor geautomatiseerde SMT-assemblage)
• Categorie:LAN Magnetics / Ethernet Isolatie Transformers

DeHB1601SNLis een betrouwbare, normenconforme10/100Base-T SMD Ethernet isolatie transformatorontworpen voor compacte, hoogwaardige netwerkapparatuur met bewezen elektrische prestaties, sterke isolatie en UL-certificering,het is een ideale keuze voor OEM-ontwerpen en professionele reparatie-toepassingen.

▶Vraag een offerteToegang tot technische ondersteuning.

Belangrijkste kenmerken van een SMD-Ethernet-isolatie-transformator

• 10/100Base-T Ethernet-isolatie-transformator met geïntegreerd filter
• SOP-16 pakket voor oppervlakte bevestiging, geoptimaliseerd voor compacte PCB-indelingen
• Ontworpen omIEEE 802.3enANSI X3.263specificaties
• Uitstekende signaalintegriteitmet een laag invoegverlies en een hoog rendementverlies
• HoogCommon-mode ruisverwijdering (DCMR)
• Isolatie van 1500 Vrms (Hi-Pot)voor betrouwbare galvanische isolatie
• RoHS-conform, loodvrij bouwen
• Ondersteuningterugvloeiend solderen tot 245 °C (maximaal 5 seconden)
• UL-gecertificeerd(Bijlage nr.E484635)

HB1601SNL Gegevensblad

Specificaties van HB1601SNL LAN Transformer

Mechanische en milieuspecificaties

Toepassingen van 10/100Base-T SOP-16 LAN-magneten

De HB1601SNL is ontworpen om een breed scala aanVinnige Ethernet-netwerktoepassingen, met inbegrip van:

• SOHO-netwerkapparatuur(ADSL-modems, routers, gateways)
• LAN-op-moederbord (LOM)Ethernet-interfaces
• Ethernet-hubs en switches
• Ingebedde Ethernet-controllers
• Industriële netwerken en automatiseringssystemen
• Reparatie en renovatie van netwerkinrichtingen

De SOP-16-vormfactor maakt het ideaal voorPCB-ontwerpen met een hoge dichtheidwaar de ruimte beperkt is.

HB1601SNL PCB-ontwerp en montage Notes

• Volg de aanbevolenSOP-16 landpatroonom een goede natte en coplanariteit van de soldeer te garanderen.
• Houd voldoendede afstand tussen primaire en secundaire schakelingenom de isolatieprestaties te behouden.
• Plaats de transformator dicht bij de Ethernet PHY om de spoorlengte te minimaliseren en de EMI te verminderen.
• Gebruik gecontroleerde impedantie routing voor TX/RX differentiaalparen.
• Geschikt voor:standaard loodvrije reflow-soldeerprofielen, met een maximale piektemperatuur van245 °C.

Normen en naleving van Ethernet-isolatie-transformatoren

• IEEE 802.3-conformvoor 10/100Base-T Ethernet
• ANSI X3.263-conform
• RoHS-conformen loodvrij
• UL-erkende component(dossier nr. E484635)

Deze certificeringen maken de HB1601SNL geschikt voorwereldmarktenDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de economische en sociale gevolgen van de verontreiniging van het milieu te beperken.

Veelgestelde vragen over HB1601SNL 10/100Base-T Ethernet Transformer

1Wat is de primaire functie van HB1601SNL?

HB1601SNL voorzietgalvanische isolatie, impedantieafsluiting en geluidsonderdrukkingtussen de Ethernet PHY en de netwerkkabel in 10/100Base-T-toepassingen.

2Is HB1601SNL geschikt voor PoE-ontwerpen?

HB1601SNL is ontworpen voor het isoleren van Fast Ethernet-signalen.PoE-capaciteit hangt af van het algemene systeemontwerpHet is belangrijk dat u het gebruik van de PCB-plaatjes in overeenstemming met de PoE-normen controleert.

3Kan HB1601SNL in industriële omgevingen worden gebruikt?

Ja, met zijn...hoge isolatiespanning, sterke DCMR-prestaties en UL-herkenning, is geschikt voor industriële en ingebedde Ethernet-toepassingen binnen het gespecificeerde temperatuurbereik.

4Is dit onderdeel geschikt voor geautomatiseerde SMT-productie?

Het SOP-16 pakket ondersteuntband-en-rolverpakking en standaard reflow soldeerprocessen.
