L9-FC553101-60PPC 155Mbps 1×9 FC Transceiver Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1×9 FC-optische transceiver ¢ 155 Mbps, Tx 1550 nm / Rx 1310 nm, maximaal 60 km (single-mode), DC 5,5 ¢ 26 V-invoer, TTL-interface.industriële seriële omvormers en toepassingen voor SDH/STM-1Datasheet en bestelgegevens.


155 Mbps 1x9 Transceiver Productoverzicht

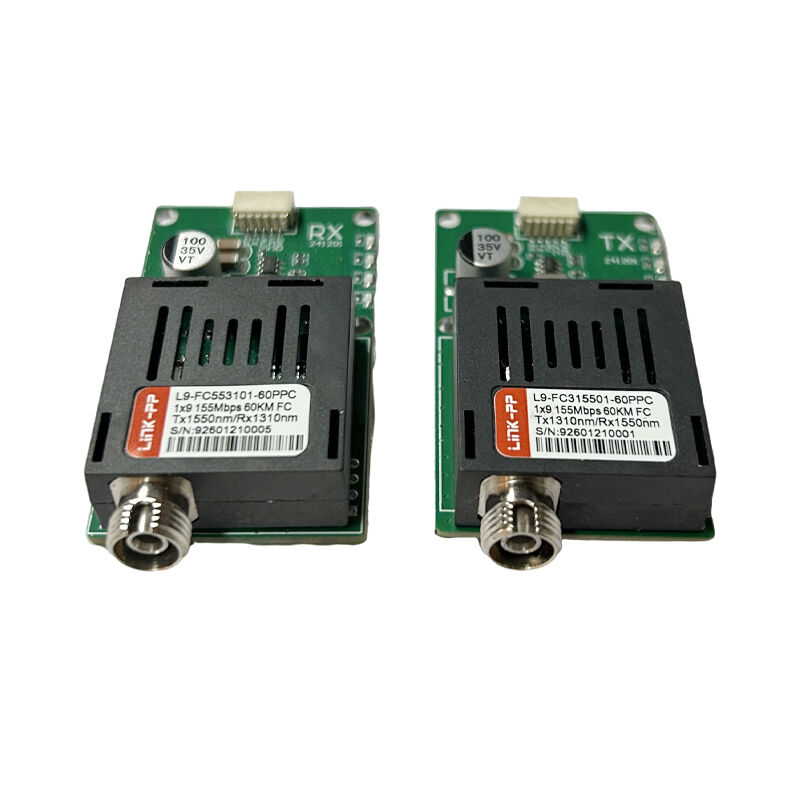

L9-FC553101-60PPCis een 1 × 9-vormfactor, enkelvezel tweerichtings optische transceiver ontworpen voor155 Mbpsserieoptische communicatie over lange afstanden.

De module gebruikt eenFC-optische connector, werkt metTx 1550 nm / Rx 1310 nm, en ondersteunt transmissieafstanden vantot 60 kmover enkelmodusvezel.

Met eeneen breed DC-invoerspanningsbereik van 5,526 Ven eenTTL elektrische interface, deze transceiver is goed geschikt voor UAV lucht-grond optische verbindingen, TTL-to-fiber converters, industriële telemetrie systemen, en legacy STM-1 / OC-3 communicatie apparatuur.

Belangrijkste kenmerken

• 1 × 9 industrie-standaard optische transceivermodule
• Gegevenspercentage:155 Mbps
• Bi-directionele transmissie met enkelvezel
• Optische golflengten:Tx 1550 nm / Rx 1310 nm
• Transmissieafstand:tot 60 km(optie 80 km beschikbaar)
• Optische connector:FC
• Elektrische interface:TTL-logisch niveau
• Grote ingangsspanning:DC 5,5 V tot 26 V
• Lage latentie, hoge EMI-immuniteit
• RoHS-conform
• Facultatief industriële temperatuurgraad voor ruwe omgevingen

Technische specificaties van L9-FC553101-60PPC 60 km FC-vezeltransceiver

1Algemene kenmerken

2. Optische parameters

3Elektrische parameters

4. Omgevingsvoorwaarden

5. Naleving

Mechanische informatie

• Verpakking:door-gat 1 × 9 module
• Montage:PCB-soldeerpinnen
• Mechanische afmetingen:Industriestandaard 1×9 voetafdruk
• Georiënteerd:Vaste pin-opstelling voor eenvoudige PCB-integratie

(Mechanische tekening en PCB-afdruk op aanvraag beschikbaar.)

60 km 1x9 Transceiver Toepassingen

• UAV-optische lucht-grondcommunicatiesystemen
• TTL naar glasvezelconverters
• UAV-optische gegevensverbindingen en FPV-systemen
• Industriële controle en telemetrie
• Seriecommunicatie over langeafstandsvezel
• STM-1 / OC-3 legacy telecomsystemen

Toelichting op de verenigbaarheid

• met een vermogen van niet meer dan 50 W
• Zorg voor een correcte golflengteparing (Tx 1550 nm / Rx 1310 nm) aan het andere uiteinde
• Compatibel met standaard TTL-logische niveaus
• FC-aansluiting moet overeenkomen met het type koppelvezelkabel

L9-FC553101-60PPC Informatie over bestellingen

• Deelnummer:L9-FC553101-60PPC
• Standaard bereik:60 km
• Optioneel bereik:80 km
• Sluiting:FC
• Temperatuur:Commercieel of industrieel (bij bestelling vermelden)

Voor gegevensblad, monsters, prijzen en technische ondersteuning:Contact met ons opnemen- Ik ben er klaar voor.

Vragen en antwoorden over L9-FC553101-60PPC TTL-to-Fiber-module

V1: Waar wordt het L9-FC553101-60PPC voor gebruikt?

A: Het wordt gebruikt voor langeafstands 155 Mbps TTL-optische transmissie via glasvezel, vaak in UAV-communicatie, industriële telemetrie en oude telecomsystemen.

V2: Ondersteunt deze module dronesystemen?

A: Ja. De module ondersteunt een breed inslagspanningsbereik van DC 5,526 V, geschikt voor voertuig- en UAV-platforms.

V3: Is er een versie van 80 km beschikbaar?

A: Ja, een verlengde versie van 80 km is op aanvraag beschikbaar.

V2: Welke vezels en connectoren gebruikt hij?

A: enkelmodusvezel (9/125 μm) met een FC-optische connector.
