Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: L9-FC315501-60PPC
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000/25K
Prijs: 12.98USD/PCS
Verpakking Details: T&R
Levertijd: In voorraadschip binnen 3 dagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 5 kk/maand
Optische interface: |
fc schakelaar |
Elektrische interface: |
TTL-logica |
Afstand: |
≤60 km |
Vormfactor: |
1x9 |
Gegevenssnelheid: |
100M/155M |
Golflengte: |
1310nm TX / 1550nm RX |
Optische interface: |
fc schakelaar |
Elektrische interface: |
TTL-logica |
Afstand: |
≤60 km |
Vormfactor: |
1x9 |
Gegevenssnelheid: |
100M/155M |
Golflengte: |
1310nm TX / 1550nm RX |

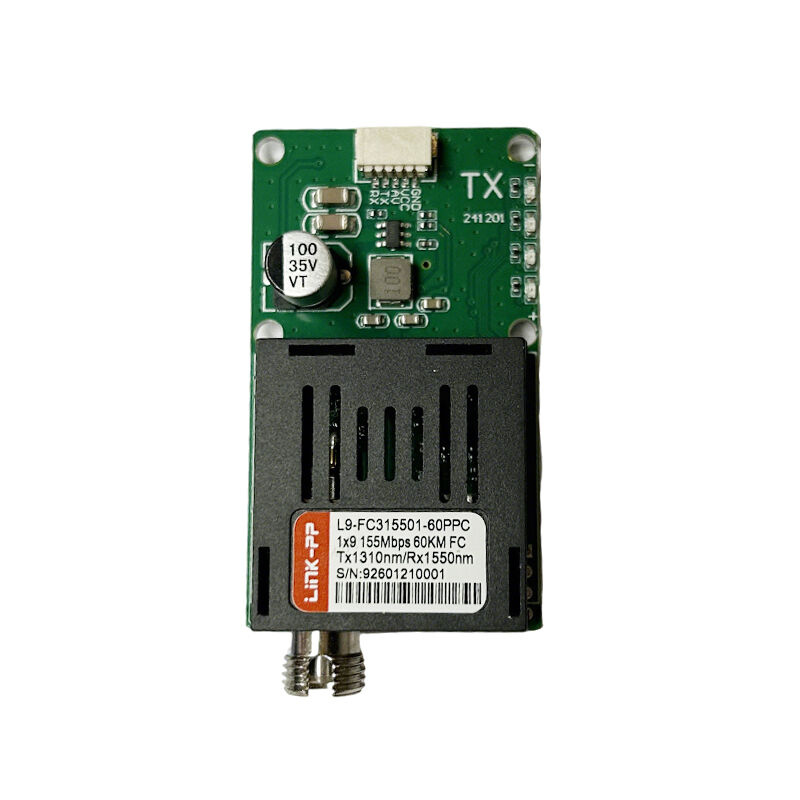

De L9-FC315501-60PPC is een krachtige 1x9 TTL optische transceiver module ontworpen voor glasvezelcommunicatie over lange afstanden in UAV lucht-grondsystemen, industriële besturing en zware elektromagnetische omgevingen.
Deze module ondersteunt 155 Mbps gegevensoverdracht over single-mode glasvezel tot 60 km, met brede spanningsingang DC 5,5–26V, lage latentie en sterke EMI-immuniteit, waardoor het ideaal is voor drone-telemetrie, optische verbindingen van lucht naar grond en netwerken voor afstandsbediening.
De L9-FC315501-60PPC werkt als een gepaard optisch transceiver systeem, bestaande uit A-eind en B-eind modules met complementaire golflengtes.
| Eind | Functie |
|---|---|
| A-Eind (Lucht / UAV) | TTL → Optisch (Tx 1550 nm / Rx 1310 nm) |
| B-Eind (Grondstation) | Optisch → TTL (Tx 1310 nm / Rx 1550 nm) |
Full-duplex transmissie over een single-mode glasvezel maakt betrouwbare, real-time communicatie tot 60 km mogelijk.
| Parameter | Min | Typisch | Max | Eenheid |
|---|---|---|---|---|
| Zender Golflengte | 1530 | 1550 | 1565 | nm |
| Ontvanger Golflengte | 1260 | 1310 | 1360 | nm |
| Uitgang Optisch Vermogen | -2 | +3 | +5 | dBm |
| Ontvanger Gevoeligheid | — | — | -34 | dBm |
| Optisch Budget | ≥ 32 | — | — | dB |
| Bitfoutenpercentage (BER) | ≤ 1×10⁻¹² |
| Parameter | Specificatie |
|---|---|
| Elektrische Interface | TTL |
| Logisch Niveau | 3.3V / 5V compatibel |
| Voedingsspanning | DC 5,5 – 26 V |
| Stroomverbruik | ≤ 2,5 W |
| Bescherming | Omgekeerde polariteit, overspanning, overspanningsbeveiliging |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | -40 ~ +85 °C |
| Opslagtemperatuur | -40 ~ +85 °C |
| Vormfactor | 1x9 |
| Connector Type | FC |
| Behuizing | Metaal afgeschermd |
| Montage | Doorvoergat PCB |
| Afstand | Aanbevolen Model |
|---|---|
| ≤ 20 km | 155M 20km TTL glasvezelmodule |
| ≤ 40 km | 155M 40km TTL glasvezelmodule |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M 80km TTL glasvezelmodule |
V1: Kan deze module rechtstreeks worden aangesloten op MCU- of FPGA TTL-poorten?
Ja. De TTL-interface is volledig compatibel met MCU, FPGA, DSP en vluchtbesturingskaarten.
V2: Kan het werken in omgevingen met hoge EMI?
Ja. Glasvezeltransmissie biedt volledige elektrische isolatie en EMI-immuniteit, ideaal voor UAV en industriële omgevingen.
V3: Ondersteunt het bidirectionele transmissie?
Ja. Full-duplex optische communicatie via single-mode glasvezel.
