AGST5009B Enkele Poort SMD 2.5GBASE-T Magnetische Module IEEE 802.3bz


749020011A WE-LAN LAN-transformer voor 1000Base-T SMT RJ45-toepassingen, voorzien van 1500V isolatie, 350μH inductance, verbeterde CMRR en industriële temperatuurbereik van 40 °C tot +85 °C.Ideaal voor industriële Ethernet, routers, switches, IP-camera's en IoT-apparaten.

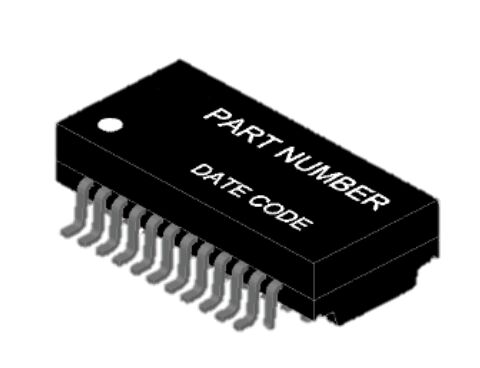

AGST5009B 2.5G Magnetische moduleBeschrijving:

DeAGST5009B 2.5G Magnetic Module is eeneen SMD-Ethernet-transformatormodule met één poort, ontworpen voor:2.5GBASE-T (IEEE 802.3bz) toepassingen.uitstekende signaalintegriteit, laag invoegverlies, hoge isolatiespanning en betrouwbare EMI-onderdrukking, AGST5009B is geoptimaliseerd voor2.5G-commerciële en industriële Ethernet-switches en netwerkapparatuur voor grote consumenten.

Metvolledige PHY-interoperabiliteit,RoHS- en halogeenvrije naleving, ende compatibiliteit met de SMT voor massaproductie, AGST5009B levert eenrobuuste en kosteneffectieve magnetische oplossing voor de volgende generatiemulti-gigabit Ethernet-ontwerpen.

Belangrijkste specificaties:

Elektrische specificaties (@25 °C)

AGST5009B LAN-magnetische tekening

1. AGST5009B Mechanische

2. AGST5009B Schema

Functionele voordelen van de AGST5009B 2.5GBASE-T Ethernet-transformer:

1Geoptimaliseerd voor 2,5GBASE-T prestaties

AGST5009B is ontworpen omstrikte eisen aan de signaalintegrititeit en de EMI-prestaties vanIEEE 802.3bz, waarbijSchone oogdiagrammen, lage jitter en stabiele 2,5G data-overdracht.

2Uitstekende EMI-onderdrukking en geluidsdichtheid

Meteen hoog terugkeerverlies en een sterke afwijzing van ruis in gemeenschappelijke modus, deze magnetische module vermindert effectiefHet gebruik van de nieuwe technologie is in het bijzonder gekenmerkt door elektromagnetische interferentie (EMI), waardoor het ideaal is voordicht PCB-layouts en Ethernet-systemen met hoge snelheid.

3. Brede PHY-compatibiliteit

AGST5009B isvolledig compatibel met alle belangrijke leveranciers van Ethernet PHY, met inbegrip van:

• Broadcom

• Marvell

• Realtek

• T.I.

• Microchip

Verzekerenplug-and-play-interoperabiliteit en vereenvoudigde validatie van hardware.

4. Hoge betrouwbaarheid en productiestabiliteit

• RoHS-conform en halogeenvrij

• MSL 1 vochtgevoeligheidsniveau

• Hoogtemperatuurherstroomcompatibel (245°C)

• Verpakking met band en spoel voor automatische SMT-assemblage

Typische toepassingen van SMD LAN-transformatoren:

• 2.5G Ethernet-switches
• Multi-Gigabit netwerkinterface kaarten (NIC)
• 2.5G RJ45-connectormodules (MagJack)
• Enterprise-toegangsschakelaars
• industriële ethernetcontrollers
• Smart home gateways & Wi-Fi 6/6E routers
• Netwerkinrichtingen voor grote consumenten

AGST5009B Naleving van proces- en materiaalvoorschriften

1. J-STD-002: Soldeerbaarheid bij 245°C

2. J-STD-020: Vochtgevoeligheid niveau 1

3. J-STD-075: R7, 245°C Maximale terugstroom

4- Hoofdstukmateriaal: DAP (diallylftalaat), UL 94V-0

5. Loodframe: koperlegering

• Onderlaag: nikkel 1,0 ∼3,0 μm
• Overlaag: 100% tin, 610 μm
• Afwerking: Mat Tin, loodvrij, compatibel met soldeer
