S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


S16037G is een 10/100Base-T SMD Ethernet-transformer met 350μH OCL, 1:1 draaievenverhouding, 1,5kVrms isolatie, RoHS-conform.

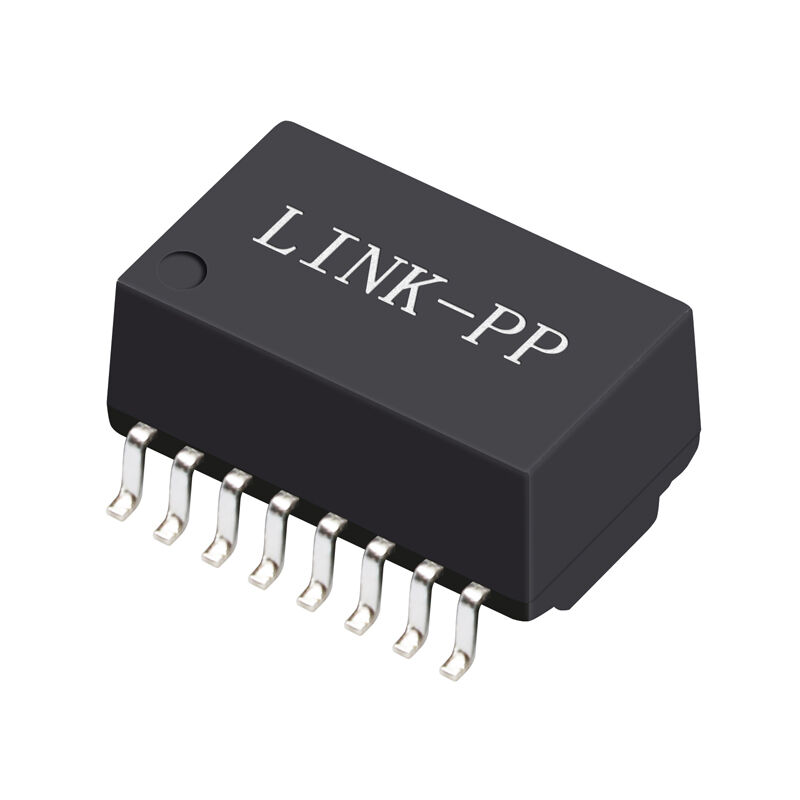

S16037G LAN Transformer Overzicht


De...S16037Gis een compacte10/100Base-T LAN magnetische transformatormoduleHet is ontworpen voor Fast Ethernet-isolatie en signaalconditioning.11:1 omdraaiverhouding, bijeenkomstIEEE 802.3 / 802.3ueisen voor 10BASE‐T- en 100BASE‐TX-toepassingen.

Met350 μH minimum OCL bij 8 mA bias, laag invoegverlies en robuust1.5 kVrms Hi-Pot isolatie, S16037G zorgt voor een stabiele gegevensoverdracht, verbeterde EMI-prestaties en langdurige betrouwbaarheid in ruimtebeperkte ontwerpen.16 pin SMD-pakket (12,8 × 6,9 mm)en is volledigRoHS- en halogeenvrij.


Belangrijkste kenmerken van de S16037G 10/100Base‐T SMD-transformer

• Ondersteuning10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 11 TX/RX-draaiverhoudingvoor gebalanceerde signaalkoppeling
• 350 μH minimaal OCL@ 100 kHz, 0,1 V, met 8 mA DC-bias
• Laag invoegverlies: -1,15 dB max (0,3 ∼100 MHz)
• Hoog isolatie-spanning: 1500 Vrms Hi-Pot
• CompactSMD‐16P-pakketvoor geautomatiseerde montage
• RoHS en halogeenvrijin overeenstemming

Elektrische specificaties (@ 25 °C)

S16037G SMD-16P Ethernet magnetische moduleGegevensblad

S16037G Gegevensblad-schema's

S16037G Gegevensblad-Mechanische apparatuur

Signalintegratieprestaties

Terugkeerverlies (dB Min)

Overstroom (dB Min)

DCMR-differentieel-common-mode afwijzing (dB Min)

 Mechanische specificaties van de S16037G LAN-transformer

Milieu en naleving

• Werktemperatuur:0 °C tot +70 °C
• Opbergtemperatuur:- 0 °C tot + 85 °C
• Naleving:RoHS, halogeenvrij

10/100Base-T LAN-transformatoren normen en ontwerpnota's

1. Ontworpen omIEEE 802.3 / 802.3uVaste Ethernet-vereisten
2. 350 μH OCL bij 8 mA bias ondersteunt stabiele basislijn en verminderde vervorming
3. Geoptimaliseerd voor een lage EMI en betrouwbare verbindingsprestaties bij koperkabel

Veelgestelde vragen

V1: Wat is OCL in 10/100Base-T magnetics?

OCL (Open Circuit Inductance)beschrijft de inductance van de primaire transformator wanneer de secundaire open is.10/100Base-T Ethernet-ontwerpen, is een adequate OCL van cruciaal belang voor het behoud van de signaalintegriteit bij lage frequenties.
Voor S16037G:minimale OCL van 350 μH bij 8 mA DC-biashelpt:


• Vermijd basislijnwandeling in MLT-3-gecodeerde signalen
• Behoud van een stabiele verbindingsprestatie over lange koperkabels
• Voldoen aan de eisen van IEEE 802.3u inzake terugkeerverlies en -vervorming


Onvoldoende OCL kan leiden tot verhoogde jitter, pakketfouten of linkinstabiliteit, vooral in lawaaierige omgevingen.


V2: Kan de S16037G Pulse- of Halo Fast Ethernet-transformatoren vervangen?

- Ja, dat is het.S16037G kan als functionele vervanging worden gebruiktvoor velenPulse- en Halo 10/100Base-T Ethernet-transformatormodulesmet vergelijkbare elektrische specificaties.
Bij de beoordeling van de compatibiliteit van vervangende onderdelen moeten ontwerpers nagaan:


• Matchingomdraaiverhouding (1:1)
• VergelijkbaarOCL-waarde (≥ 350 μH)
• Gelijkwaardigtype verpakking en uitleg (SMD-16P)
• Grenswaarden voor isolatiespanning en invoegverlies


S16037G voldoet aan de kern IEEE 802.3u elektrische vereisten die gewoonlijk worden gespecificeerd voor Fast Ethernet magnetics, waardoor het geschikt is voor drop-in of bijna drop-in vervanging in veel ontwerpen.


10/100Base-T vs. 1000Base-T magnetics: belangrijkste verschillen


Hoewel beide Ethernet magnetische componenten zijn,10/100Base-Ten1000Base-Ttransformatoren zijn ontworpen voor verschillende signaal- en prestatievereisten.


10/100Base-T Magnetics

• Ondersteuning10 Mbps en 100 Mbpsgegevenspercentages
• Typisch gebruikeenparige signalisatie per kanaal
• Lagere bandbreedte- en crosstalkvereisten
• OCL-waarden rond350 μHvoldoende zijn
• Gewoonlijk gebruikt in kostengevoelige en ingebedde ontwerpen

1000Base-T Magnetics

• Ondersteuning1 Gbps gegevenssnelheidover vier gedraaide paren
• Vereist strengereterugkeerverlies, crosstalk en DCMRprestaties
• Vaak kenmerkgeintegreerde common-mode-knockers
• Hogere complexiteit en strengere impedantieregeling
• Gebruikt in switches, routers en high-performance LAN-apparatuur


Het selecteren van het juiste type magneten zorgt voor naleving van de IEEE-normen en voorkomt problemen met de signaalintegrititeit tijdens de werking van Ethernet PHY.


S16037G 10/100Base-T SMD Ethernet-transformer Samenvatting


De...S16037Gvoldoet aan de normen10/100Base-T SMD Ethernet-transformerHet is zeer geschikt voor Fast Ethernet-toepassingen die een betrouwbare signaalintegriteit, RoHS-naleving,en compatibiliteit met de reguliere Fast Ethernet PHY-ontwerpen.
