LPJD4011DNL4 IR Reflow Verticale RJ45 Jack Met 10/100Base-T Magnetics

LPJD4011DNL4 THR Vertical RJ45 Connector Overzicht

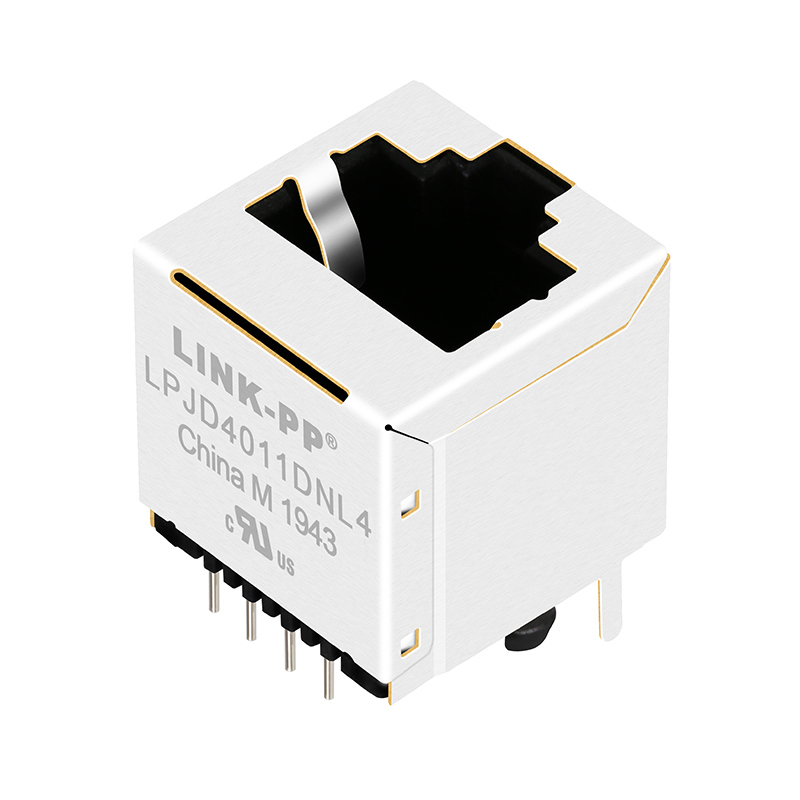

LPJD4011DNL4 is een verticale RJ45-connector ontwikkeld door LINK-PP INT'L TECHNOLOGY CO., LIMITED, die in wezen is gepositioneerd als een Through-Hole Reflow (THR)-connector met 10/100 magnetische componenten. Hij is aangepast aan Ethernet-scenario's, ondersteunt 10/100 Base-T transmissiesnelheid en maakt gebruik van een 1x1 poortontwerp. De contactconfiguratie is 8P8C (in overeenstemming met de RJ45 Ethernet-interface standaard) en het is een niet-PoE (Power over Ethernet) type. De poort heeft 4 ingebouwde magnetische kernen en de PCB-montagehoek is een top-entry type, dat kan voldoen aan de interface-eisen van conventionele local area network (LAN) apparaten.

LPJD4011DNL4 Elektrische Specificaties

THR Reflow Specificaties:

• Voorverwarmingsfase: Temperatuurbereik (TA-TB): 150-200°C; Tijdsbereik (T1-T2): 60-180 seconden.
• Vasthoudtemperatuurfase: Vasthoudtemperatuur: 217°C; Vasthoudtijd (TL): 60-150 seconden.
• Piek Temperatuurfase: Maximale piektemperatuur (TP): 250 (+0/-5) °C; Maximale tijd bij piektemperatuur (TP): 5 seconden.
• Aanvullende Vereisten: De maximale gemiddelde verwarmingssnelheid is 3°C/s; de maximale gemiddelde afkoelsnelheid is 6°C/s. De maximale tijd van 25°C tot het product de oven verlaat is 6 minuten.

Mechanische & Materiaalkenmerken

Materiaalsamenstelling

1. Behuizing: Gemaakt van thermoplastisch materiaal PA46 + 30% glasvezel (G.F.), in overeenstemming met de UL94V-0 ontvlambaarheidsklasse, en met zowel mechanische sterkte als brandveiligheid.
2. Contact: Gemaakt van fosforbrons C5210R-EH met een dikte van 0,35 mm. Het contactoppervlak is verguld, met een minimale goudlaagdikte van 6 micro-inches, wat de elektrische geleidbaarheid en oxidatiebestendigheid verbetert.
3. Pinnen: Gemaakt van messing C2680R-H met een dikte van 0,35 mm, wat de stijfheid en elektrische geleidbaarheid van de pinnen garandeert.
4. Afscherming: Gemaakt van roestvrij staal SUS 304-1/2H met een dikte van 0,2 mm, dat externe elektromagnetische interferentie (EMI) effectief kan afschermen.

Afmetingen & Lay-out

Dimensionale Tolerantie: De dimensionale toleranties voor verschillende precisie-eisen zijn respectievelijk ±0,30 mm, ±0,25 mm en ±0,15 mm, met een hoektolerantie van ±1°. De eenheid is uniform mm, de tekeningschaal is 2/1 en er zijn 3 tekenbladen.

Aanbevolen PCB-lay-out: Het product biedt een aanbevolen PCB-lay-out (Bovenaanzicht) om het ontwerp van de PCB-kaart die bij de connector past te begeleiden, waardoor een correcte installatie en signaaloverdrachtprestaties worden gewaarborgd.
