Productdetails
Place of Origin: China
Merknaam: LINK-PP
Certificering: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Document: LPJ4014CNL.pdf
Betaling & het Verschepen Termijnen
Minimum Order Quantity: 10
Prijs: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Geslacht: |
Vrouwelijke Magjack |
Serie: |
LINK-PP RJ45-aansluitingen |
Compatibele merken: |
Wurth |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
Poe: |
Niet |
LED-optie: |
Zonder |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
bedrijfstemperatuurbereik: |
-40 ° C tot +85 ° C |
Geslacht: |
Vrouwelijke Magjack |
Serie: |
LINK-PP RJ45-aansluitingen |
Compatibele merken: |
Wurth |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Gegevenssnelheid: |
100Base-T |
Poe: |
Niet |
LED-optie: |
Zonder |
EMl tabbladen: |
Met |
Montagetype: |
Tht |
Soldeertype: |
Golf |
bedrijfstemperatuurbereik: |
-40 ° C tot +85 ° C |

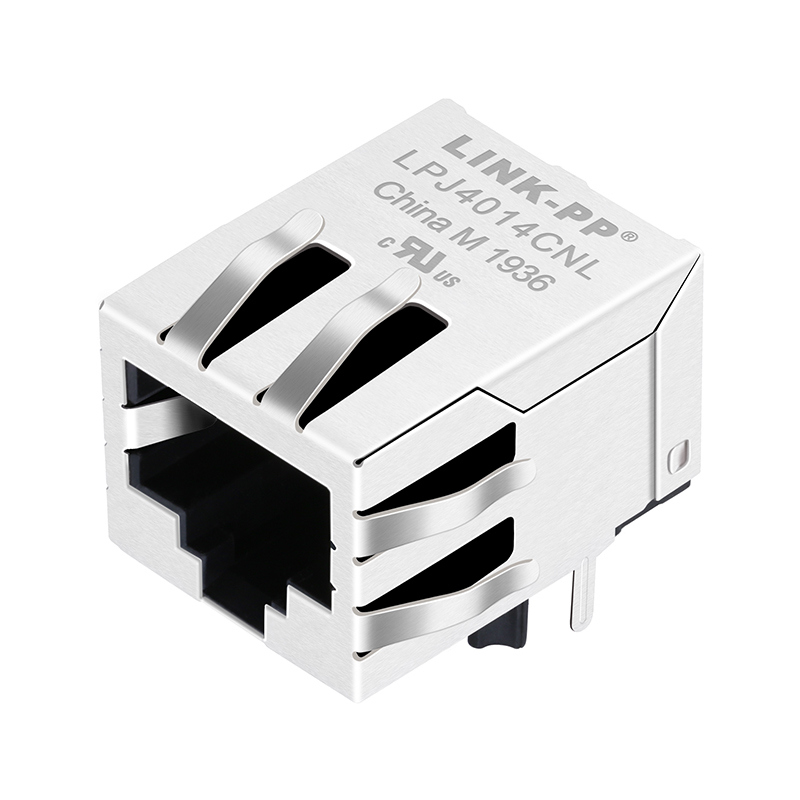

DeLPJ4014CNLis eenRJ45-connector met één poort en geïntegreerd magnetisch systeem, ontworpen en vervaardigd doorLINK-PPvoor betrouwbaar10/100 Base-T Ethernetconnectiviteit.
Deze compacte Magjack-module integreert demagnetische transformator en RJ45-interfacein één component, waardoor de PCB-ruimte wordt verminderd, de EMI-prestaties worden verbeterd en het circuitontwerp voor netwerken en industriële toepassingen wordt vereenvoudigd.
Gebouwd om te ontmoetenIEEE 802.3-standaarden, ondersteunt de LPJ4014CNL10/100 Mbps datatransmissieen biedt uitstekende signaalintegriteit, zelfs in omgevingen met elektrische ruis.
Met eenbreed bedrijfstemperatuurbereik (-40 °C tot +85 °C)Enafgeschermde behuizing, het is ideaal voorIoT-apparaten, industriële controllers en embedded systemenwaarvoor stabiele Ethernet-prestaties vereist zijn.
| Parameter | Specificatie |
|---|---|
| Onderdeelnummer | LPJ4014CNL |
| Type | Geïntegreerde RJ45-connector (Magjack) |
| Poortconfiguratie | 1×1 |
| Snelheid | 10/100 Basis-T |
| Montagetype | Door gat |
| Oriëntatie | Tabblad omlaag |
| Schild | Metaal afgeschermd |
| LED | Geen LED |
| Bedrijfstemperatuur | -40°C~+85°C |
| Neem contact op met Plateren | Gold Flash (opties 6 µin / 15 µin / 30 µin) |
| Isolatiemateriaal | UL 94V-0 Thermoplastisch |
| Naleving | IEEE 802.3, UL, RoHS, REACH |
Vraag 1: Wat maakt de LPJ4014CNL geschikt voor industriële en IoT-toepassingen?
A: De LPJ4014CNL is ontworpen metgeïntegreerde magnetiek en verbeterde EMI-afschermingen biedt superieure ruisonderdrukking en signaalintegriteit in zware elektrische omgevingen. Zijnbreed temperatuurbereik (-40 °C tot +85 °C)Enontwerp voor montage door gatenzorgen voor betrouwbare mechanische prestaties voor langdurig gebruik inindustriële Ethernet-, automatiserings- en IoT-gateways.
Vraag 2: Waarin verschilt een geïntegreerde RJ45 Magjack van een standaard RJ45-connector?
A: In tegenstelling tot standaard RJ45-connectoren kan de LPJ4014CNL worden geïntegreerdmagnetische transformatoren (magnetiek)binnen de connectorbehuizing. Deze integratie biedtisolatie tussen de PHY- en netwerklijnen, minimaliseert het aantal externe componenten, verbetertEMC/EMI-prestatiesen vereenvoudigt het PCB-ontwerp. Het resultaat is eenkleinere voetafdruk, lagere systeemkosten en grotere ontwerpbetrouwbaarheid.
Vraag 3: Is de LPJ4014CNL compatibel met de belangrijkste Ethernet PHY-chipsets?
EEN: Ja. De LPJ4014CNL is volledigIEEE 802.3-compatibelen is getest met toonaangevende PHY-chipsets vanBroadcom, Intel, Microchip, Realtek, Marvell en Texas Instruments. Dit garandeert plug-and-play-compatibiliteit voor de meeste 10/100 Base-T Ethernet-toepassingen.
Vraag 4: Heeft de LPJ4014CNL extra externe componenten nodig voor gebruik?
A: Er is geen extra magnetisme vereist. Het geïntegreerde ontwerp omvat al het nodigescheidingstransformatoren en common-mode-smoorspoelen, waardoor een directe verbinding tussen de RJ45-poort en de Ethernet PHY-interface mogelijk is. Er zijn slechts minimale ondersteunende passieve componenten (bijv. weerstanden en condensatoren) nodig voor signaalconditionering volgens de PHY-gegevensbladaanbevelingen.
Vraag 5: Aan welke nalevingscertificeringen voldoet LPJ4014CNL?
A: De LPJ4014CNL voldoetUL-erkenning,RoHS, EnBEREIKmilieurichtlijnen, en voldoet aanIEEE 802.3 Ethernet-specificaties. LINK-PP-productiefaciliteiten zijn dat welISO 9001 / ISO 14001 gecertificeerd, waardoor een consistente productkwaliteit en milieuverantwoordelijkheid worden gegarandeerd.
Vraag 6: Kan LINK-PP op maat gemaakte RJ45 Magjack-oplossingen bieden?
EEN: Ja. LINK-PP-aanbiedingenOEM- en ODM-aanpassing, inclusief wijzigingen aanpinconfiguratie, LED-kleur, magnetisch ontwerp en afschermingsstructuurom aan specifieke elektrische of mechanische vereisten te voldoen. Er zijn op maat gemaakte oplossingen beschikbaar voor grootschalige industriële, telecom- en embedded netwerktoepassingen.
