Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: LPJD0717DNL
Document: LPJD0717DNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: $0.09-$1.85
Verpakking Details: 50pcs/tray, 1200pcs/carton
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 6000K-PCS/maand
Onderdeelnummer: |
LPJD0717DNL |
snelheid: |
10/100/1000Base-T |
Montage: |
Verticaal, THT |
Poortconfiguratie: |
1x1 poort |
Magnetics: |
Geïntegreerd, |
Draaiverhouding: |
1CT: 1CT |
Onderdeelnummer: |
LPJD0717DNL |
snelheid: |
10/100/1000Base-T |
Montage: |
Verticaal, THT |
Poortconfiguratie: |
1x1 poort |
Magnetics: |
Geïntegreerd, |
Draaiverhouding: |
1CT: 1CT |

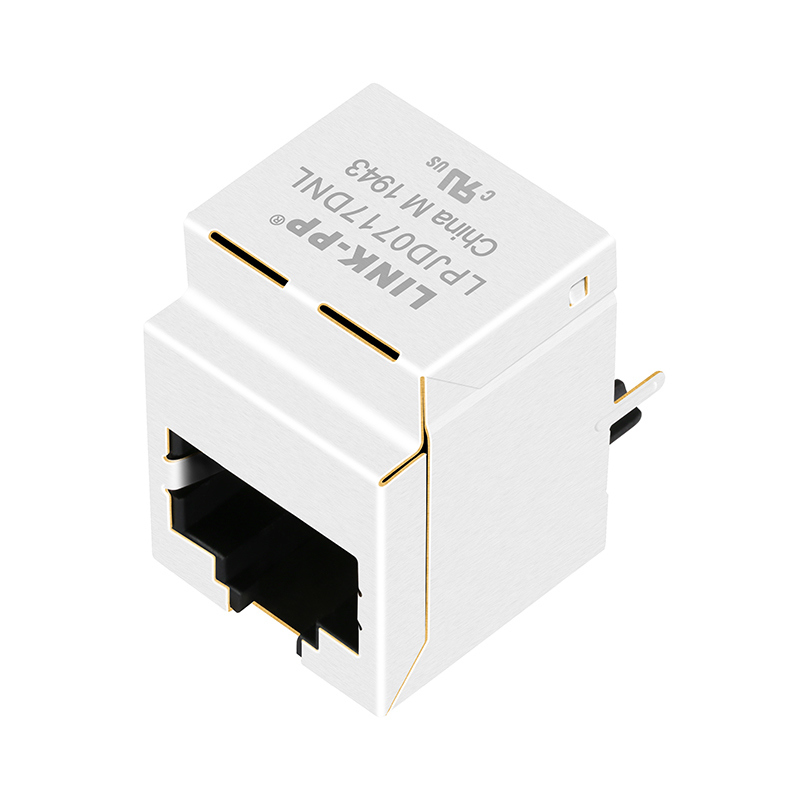

De LPJD0717DNL is een enkele poort, 1000 Base-T (Gigabit Ethernet) RJ45 magnetische connector ontworpen voor verticale, through-hole montage (THT). Het wordt geproduceerd door LINK-PP en is een niet-PoE (Power over Ethernet) component, met een geïntegreerde magnetische module maar zonder LED-indicatoren.
| Parameter | Specificatie |
|
Onderdeelnummer |
LPJD0717DNL |
| Connector Type | Verticaal Jack (RJ45, Ethernet) |
| Aantal Posities/Contacten | 10P8C |
| Sluiting Oriëntatie | Omhoog |
| PCB Montage Hoek | THT Soldeer |
| EMI Afschermingslipjes | Zonder |
| Pakket Hoogte | 16.60mm / 0.654Inch |
| Pakket Lengte | 21.59mm / 0.850Inch |
| Pakket Breedte | 16.00mm / 0.630Inch |
| Behuizingsmateriaal | Thermoplastisch PBT+30%G.F UL94V-0 |
| Contactmateriaal | Fosforbrons C5210R-EH, Dikte=0.35mm |
| Pinnen Materiaal | Messing C2680R-H, Dikte=0.35mm |
| Afschermingsmateriaal | Koperlegering Messing H65Y, Dikte=0.2mm |
| Contact Plating | Goud 6 micro-inch Min. in contactgebied. |
| Golfsoldeer Tip Temperatuur | 250°C, 5 Sec. |
| UL Certificering | Bestandsnummer E484635 |
| Specificatie | Waarde | Conditie |
| Turn Ratio (±2%) | 1CT:1CT | Primair: Secundair (Pri : Sec) |
| Inductie OCL (Min) | 350µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertieverlies (Max) | -1.0dB | 0.5 ~ 100MHz |
| Retoursverlies (Min) | -18dB | 0.5 ~ 40MHz |
| Retoursverlies (Min) | -14dB | 60MHz |
| Retoursverlies (Min) | -12dB | 80MHz |
| Retoursverlies (Min) | -10dB | 100MHz |
| Overspraak (Min) | -35dB | 0.5 ~ 40MHz |
| Overspraak (Min) | -30dB | 40.1 ~ 100MHz |
| Common Mode Rejection Ratio (CMRR) (Min) | -30dB | 0.5 ~ 100MHz |
| Hipot Test (Min) | 1500Vrms | |
| Bedrijfstemperatuurbereik | 0°C tot 70°C |
| Parameter | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Connector Type | RJ45 Magnetische Jack |
| Poort Aantal | 1 poort |
| LED | Geen LED's |
| Oriëntatie | Top-Entry |
| Afscherming | Ja |
| Bedrijfstemperatuur | 0°C tot +70°C / -40°C tot +85°C |
| Opslagtemperatuur | -40°C tot +85°C |
| Vochtigheid | 0–95% RH |
