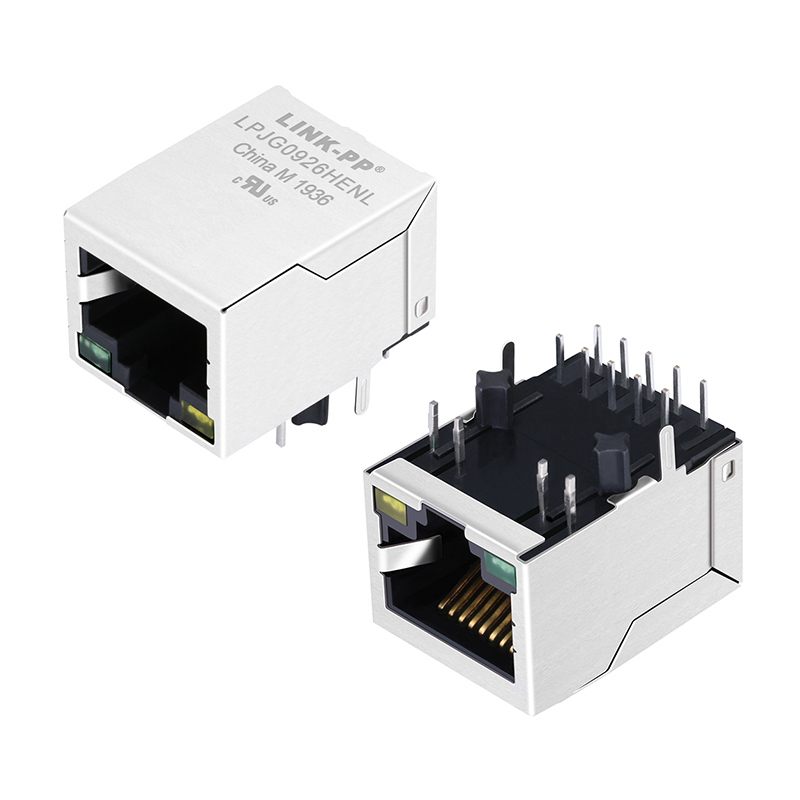

LPJG0926HENL 100/1000 Base-T RJ45 MagJack met PoE+ ondersteuning

Belangrijkste kenmerken van LPJG0926HENL RJ45 Connector:

1. Enkelpoorts RJ45 connector met ingebouwde magnetische componenten, ontworpen voor 100/1000Base-T Ethernet (Gigabit) met PoE+ mogelijkheid.

2. 1×1 poort configuratie, through-hole montage.

3. Down-tab oriëntatie (tab naar beneden) met ingebouwde groene/gele LEDs.

4. Voldoet aan de IEEE 802.3at (PoE+) standaard; ontworpen voor LAN-toepassingen zoals SOHO ADSL-modems, LAN-on-Motherboard (LOM), hubs, switches.

5. Materiaaleigenschappen:

• Behuizingsmateriaal: Thermoplastisch PBT met 30% glasvezel, UL94V-0 goedgekeurd.
• Contact: fosforbrons; pinnen: messing;
• Afscherming: SUS 304.
• Contactbeplating in het koppelingsgebied: minimaal 6 µinch goud.

6. Hoge isolatie magnetische componenten: Turns ratio 1CT : 1CT (primair naar secundair) voor elk paar.

7. Belangrijkste elektrische prestaties:

• Inductie open circuit: ≥ 350 µH (100 kHz/0,1 V, 8 mA bias); ≥ 120 µH (100 kHz/0,1 V, 18 mA bias).
• Insertieverlies: maximaal –1,0 dB (1-100 MHz); –1,2 dB (100-125 MHz).
• Retoursverlies: minimaal –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Overspraak: –30 dB minimaal (1-100 MHz).
• Gelijkmodusscherming: –30 dB minimaal (1-100 MHz).
• DC/spanningsclassificatie op RJ-45 pinnen: tot 720 mA bij 57 VDC (continu).
• Hi-pot test: 1500 Vrms minimaal.

8. Bedrijfstemperatuur: 0 °C tot 70 °C.

9. Pakket afmetingen (ongeveer): Lengte ~21,25 mm, Breedte ~15,93 mm, Hoogte ~13,30 mm.

10. Certificeringen / Naleving: RoHS, REACH, UL-bestandsnummer E484635.

Mechanische & Montage specificaties:

• Oriëntatie: 90° (rechte hoek) through-hole montage.
• Bevestigingspennen: T-pen type voor stevige montage op de printplaat.
• Afschermingsaarding: verbonden via afschermingslip (SUS 304) met het aardvlak van de printplaat.
• Golfsoldeertip temperatuur: 250 °C gedurende 5 seconden.
• Voorgestelde PCB-lay-out is opgenomen in het datasheet.

LPJG0926HENL RJ45 Datasheet:

LPJG0926HENL.pdf

Ontwerpoverwegingen & Opmerkingen:

1. Zorg ervoor dat de printplaatlay-out de aanbevolen footprint en afschermingsaarding volgt zoals aangegeven in het datasheet.
2. Let op de stroomclassificatie (720 mA @ 57 V) als uw PoE-ontwerp scenario's met hoog vermogen gebruikt (bijv. PoE+-apparaten).
3. Bedrijfstemperatuur beperkt tot 0 °C–70 °C; als uw ontwerp heter wordt (industrieel/uitgebreide temperatuur) controleer de geschiktheid of de-rate.
4. Gebruik bij het ontwerpen voor EMI-naleving en signaalintegriteit de gespecificeerde magnetische componenten en test op insertie-/retoursverlies, overspraak volgens de gegevens.
5. Verifieer de LED-footprint en tab-oriëntatie (groene/gele LED-optie) om overeen te komen met uw printplaatlay-out.

Waarom kiezen voor LPJG0926HENL?

• Combineert Gigabit Ethernet-snelheden met PoE+-ondersteuning, waardoor de behoefte aan aparte stroombekabeling wordt verminderd.
• Geïntegreerde magnetische componenten besparen printplaatruimte en vereenvoudigen het ontwerp.
• Naleving van industriestandaarden (IEEE 802.3at, UL, RoHS) garandeert betrouwbare werking en ontwerpvrijheid.
• Robuuste materiaalkeuze en afscherming ondersteunen EMI/EMC-prestaties in veeleisende omgevingen.
• Geschikt voor industriële omgevingen en reguliere netwerkapparaten.
