Productdetails
Place of Origin: Guangdong,China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: LPJE8802-3C-M7NLR
Document: LPJE8802-3C-M7NLR.pdf
Betaling & het Verschepen Termijnen
Minimum Order Quantity: 400/2000/10K/25K
Prijs: $0.49
Packaging Details: T&R
Levertijd: in Stock Ship vandaag
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
Onderdeelnummer: |
LPJE8802-3C-M7NLR |
Categorie: |
RJ45 modulaire connector (SMD-type) |
Compatibele merken: |
TE |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Prestatiecategorie: |
Kat 5 |
Aantal posities/contacten: |
8p8c |
Montagetype: |
SMT |
LED-optie: |
Zonder |
EMl tabbladen: |
Met |
Metalen schild: |
Afgeschermd |
Oriëntatie: |
Rechte hoek (Zijingang) |
Onderdeelnummer: |
LPJE8802-3C-M7NLR |
Categorie: |
RJ45 modulaire connector (SMD-type) |
Compatibele merken: |
TE |
Aantal poorten: |
1x1 |
Klikken: |
Omlaag |
Prestatiecategorie: |
Kat 5 |
Aantal posities/contacten: |
8p8c |
Montagetype: |
SMT |
LED-optie: |
Zonder |
EMl tabbladen: |
Met |
Metalen schild: |
Afgeschermd |
Oriëntatie: |
Rechte hoek (Zijingang) |

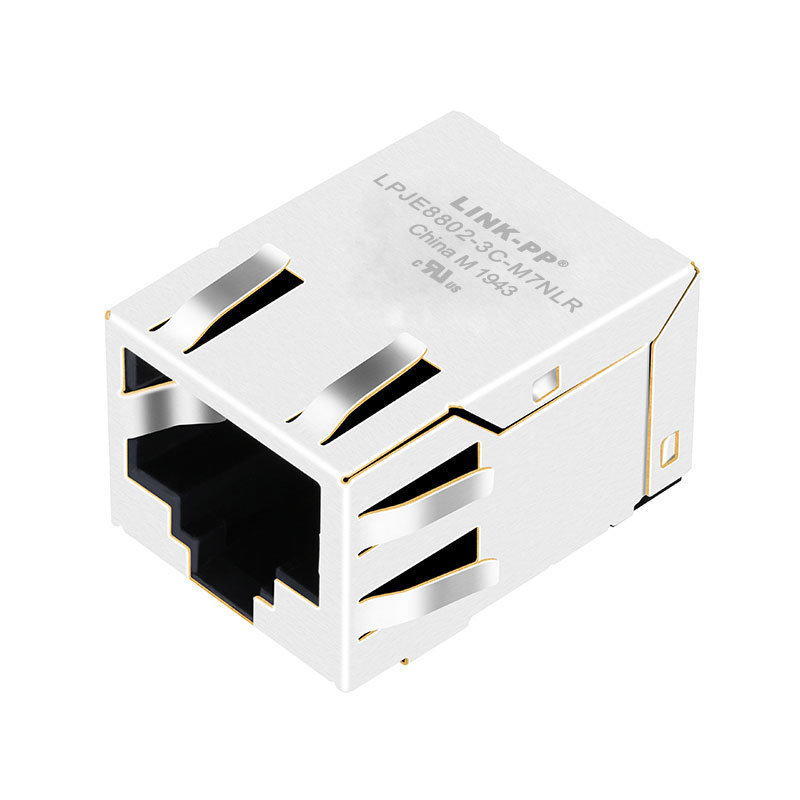

De LPJE8802-3C-M7NLR is een compacte, afgeschermde RJ45 8P8C SMD modulaire jack ontworpen voor snelle Ethernet- en communicatieapparaten.
Het biedt superieure signaalintegriteit, stabiele contactprestaties en voldoet aan de UL-veiligheidsnormen.
Met een vergrendelingsontwerp en SMD-reflow-compatibiliteit is het ideaal voor geautomatiseerde PCB-assemblage in compacte netwerkapparatuur.
| Parameter | Specificatie |
|---|---|
| Spanningsclassificatie | 125V AC |
| Stroomclassificatie | 1,5A |
| Contactweerstand | ≤ 20 mΩ |
| Isolatieweerstand | ≥ 500 MΩ @ 500V DC |
| Diëlektrische sterkte | 1000V AC (50/60Hz, 1 min) |
| Parameter | Specificatie |
|---|---|
| Materiaal behuizing | PA9T, Zwart, UL 94V-0 Vlamvertragend |
| Contactmateriaal | Fosforbrons |
| Contactbekleding | Goud ≥ 6 µin (in contactgebied) |
| Afschermingsmateriaal | Messing, vernikkeld |
| Koppelingscycli | ≥ 750 cycli |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | -20°C tot +75°C |
| Opslagtemperatuur | -40°C tot +85°C |
| Soldeermethode | IR Reflow Compatibel |
| UL-certificering | Bestandsnr. E484635 |
| Fase | Temperatuur | Duur |
|---|---|---|
| Voorverwarming (TA–TB) | 150–200°C | 60–180s |
| Vasthouden (TL) | 217°C | 60–150s |
| Piek (TP) | 255°C (+0/-5°C) | ≤ 5s |
| Verwarmingssnelheid | ≤ 3°C/s | |
| Afkoelsnelheid | ≤ 6°C/s | |
| Totale reflow-tijd (25°C → uit oven) | ≤ 6 minuten |
LINK-PP is een vertrouwde wereldwijde fabrikant van Ethernet magnetische connectoren, RJ45 modulaire jacks en geïntegreerde magnetica met meer dan 20 jaar ervaring.
We leveren hoogwaardige, kosteneffectieve connectiviteitsoplossingen die voldoen aan internationale normen en compatibel zijn met toonaangevende merken zoals Pulse, Wurth Elektronik, Halo en Tyco.
Alle LINK-PP-producten worden geproduceerd onder strikte kwaliteitscontrolesystemen (ISO 9001 & ISO 14001 gecertificeerd) en voldoen volledig aan UL-, RoHS- en REACH-voorschriften.
Door te kiezen voor LINK-PP krijgt u toegang tot:
Uitgebreide ondersteuning: Professioneel engineeringteam en wereldwijde logistiek
LINK-PP helpt uw netwerkapparatuur stabiele signaaloverdracht, lagere EMI en hogere duurzaamheid te bereiken, waardoor optimale prestaties in veeleisende industriële en communicatieomgevingen worden gegarandeerd.
