Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: TLA-8T104WLF-T
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10k/25k
Prijs: $0.08-$1.2
Verpakking Details: T&R
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 3kk/maand
Onderdeelnummer: |
TLA-8T104WLF-T |
Productentype: |
Ethernet-transformatoren |
Inductie: |
350µH |
Turn Ratio: |
1CT: 1CT |
Isolatie spanning: |
1500 Vrms |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |
Onderdeelnummer: |
TLA-8T104WLF-T |
Productentype: |
Ethernet-transformatoren |
Inductie: |
350µH |
Turn Ratio: |
1CT: 1CT |
Isolatie spanning: |
1500 Vrms |
Bedrijfstemperatuurbereik: |
-40°C tot +85°C |

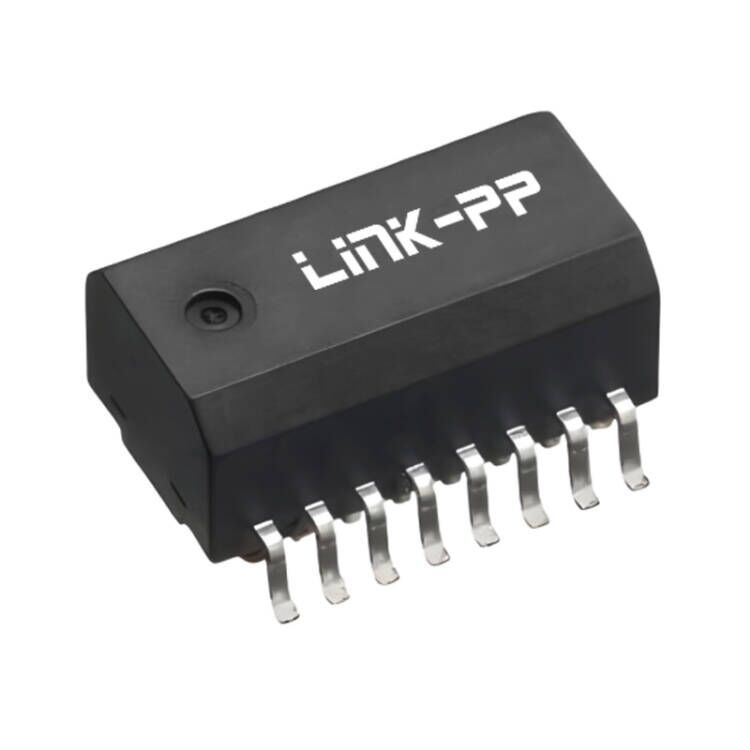

De TLA-8T104WLF-T is een LAN-pulstransformer voor de automobielindustrie, oorspronkelijk vervaardigd door TDK. Speciaal ontworpen voor 10/100BASE-TX Ethernet-netwerken,Deze module zorgt voor een robuuste signaalintegriteit en betrouwbare netwerkcommunicatie in veeleisende omgevingen..
De TLA-8T104WLF-T is een verouderde TDK auto-grade LAN puls transformer oorspronkelijk ontwikkeld voor 10/100BASE-TX Ethernet toepassingen.het biedt 350 μH minimale inductance, 1CT:1CT draaibandverhouding, 1500 Vrms isolatiespanning en naleving van de betrouwbaarheidseisen van AEC-Q200 voor veeleisende automotive en industriële omgevingen.
Hoewel het oorspronkelijke TDK-onderdeel het einde van de levensduur (EOL) heeft bereikt, blijven veel fabrikanten een compatibele vervanging vereisen voor oude ontwerpen en producten met een lange levensduur.LINK-PP biedt Ethernet-transformatoroplossingen van hoge kwaliteit met gelijke elektrische prestaties, waardoor ingenieurs de productie kunnen behouden zonder bestaande PCB's opnieuw te ontwerpen.
Of u nu auto-ECU's onderhoudt, industriële Ethernet-apparatuur, ingebedde controllers of netwerkapparatuur, onze compatibele Ethernet-transformatoren bieden betrouwbare prestaties,beschikbaarheid op lange termijn, en technische ondersteuning.
-Gecertificeerd voor de automobielindustrie:Volledig AEC-Q200-conform, waardoor hoge betrouwbaarheid en prestaties worden gegarandeerd onder zware thermische en mechanische stress.
-Geoptimaliseerde signaalintegriteit:Het heeft een standaard 1CT:1CT-draaiverhouding (voor zowel TX- als RX-kanalen) en een invoegverlies van ≤ 1 dB (0,1 tot 100 MHz), waardoor een schone gegevensoverdracht wordt gewaarborgd.
-Robuuste isolatie:Biedt 1500 Vrms isolatiespanning (50 Hz voor 1 minuut), waardoor gevoelige IC's worden beschermd tegen elektrische overspanningen en geluid van de grondlus.
-Standaard inductantie:Levert een minimale inductantie van 350 μH (bij 100 kHz, 8 mA DC bias), die voldoet aan de strikte IEEE 802.3-normen voor Fast Ethernet.
-Extreme temperatuurtolerantie:Werkt foutloos onder extreme omstandigheden met een breed temperatuurbereik van -40°C tot +85°C.
-milieuvriendelijk:Volledig RoHS-conform en REACH-vrij van SVHC.
| Parameter | Specificatie |
|---|---|
| Deelnummer | TLA-8T104WLF-T |
| Productsoort | Ethernet LAN-pulstransformer |
| Ethernet standaard | 10/100BASE-TX |
| Transformatortype | Isolatie-pulstransformer |
| Pakket | Oppervlaktebevestiging (SMT) |
| Draait verhouding | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Open Circuit Inductance) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| Isolatie-spanning | 1500 vrms, 50 Hz, 1 minuut |
| Invoegingsverlies | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Verbindingscapaciteit | ≤ 30 pF |
| Werktemperatuur | -40°C tot +85°C |
| AEC-Q200 | Kwalificeerd |
| Naleving | RoHS, REACH SVHC-vrij |
| Verpakking | Gepresteerde band en spoel |
| Reelhoeveelheid | 1000 stuks |
| Eenheidsgewicht | Ongeveer 0,6 g |
De compacte SMT-voetafdruk maakt geautomatiseerde assemblage mogelijk, terwijl de PCB-ruimtebehoeften voor netwerkaproducten met een hoge dichtheid worden beperkt.
| Afmeting | Waarde |
|---|---|
| Lengte (L) | 11.60 mm max. |
| Breedte (W) | 60,50 ± 0,20 mm |
| Hoogte (H) | 5.90 mm max. |
| Montage | Oppervlaktebevestiging (SMT) |
De TLA-8T104WLF-T is ontworpen om te voldoen aan de signaalintegratievereisten van IEEE 802.3 Fast Ethernet-interfaces.
| Elektrische parameter | Waarde |
|---|---|
| Inductievermogen | 350 μH Min. |
| Testfrequentie | 100 kHz |
| DC Bias | 8 mA |
| Draait verhouding | 1CT:1CT |
| Invoegingsverlies | ≤ 1 dB |
| Frequentiebereik | 0.100 MHz |
| Verbindingscapaciteit | ≤ 30 pF |
| Isolatie-spanning | 1500 vrms |
De TLA-8T104WLF-T wordt veel gebruikt in Fast Ethernet-communicatieapparatuur die elektrische isolatie en signaalconditionering vereist.
Typische toepassingen zijn:
