Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: RoHS Compliant
Modelnummer: SM42P01EL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 800 PCs
Prijs: $0.06-$3.2
Verpakking Details: Tape & reel, 800 pcs./reel
Levertijd: in Stock Ship vandaag
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 3kk/maand
Onderdeelnummer: |
SM42P01EL |
Type: |
PoE-transformatoren |
Gegevenssnelheid: |
5G Base-T |
Beëindigingstijl: |
SMT |
Bedrijfstemperatuur (commerciële kwaliteit): |
-40-+85°C |
Isolatiespanning: |
1500 vac, 60 s |
inductie: |
230UH |
Aantal kanalen: |
Quad |
Onderdeelnummer: |
SM42P01EL |
Type: |
PoE-transformatoren |
Gegevenssnelheid: |
5G Base-T |
Beëindigingstijl: |
SMT |
Bedrijfstemperatuur (commerciële kwaliteit): |
-40-+85°C |
Isolatiespanning: |
1500 vac, 60 s |
inductie: |
230UH |
Aantal kanalen: |
Quad |

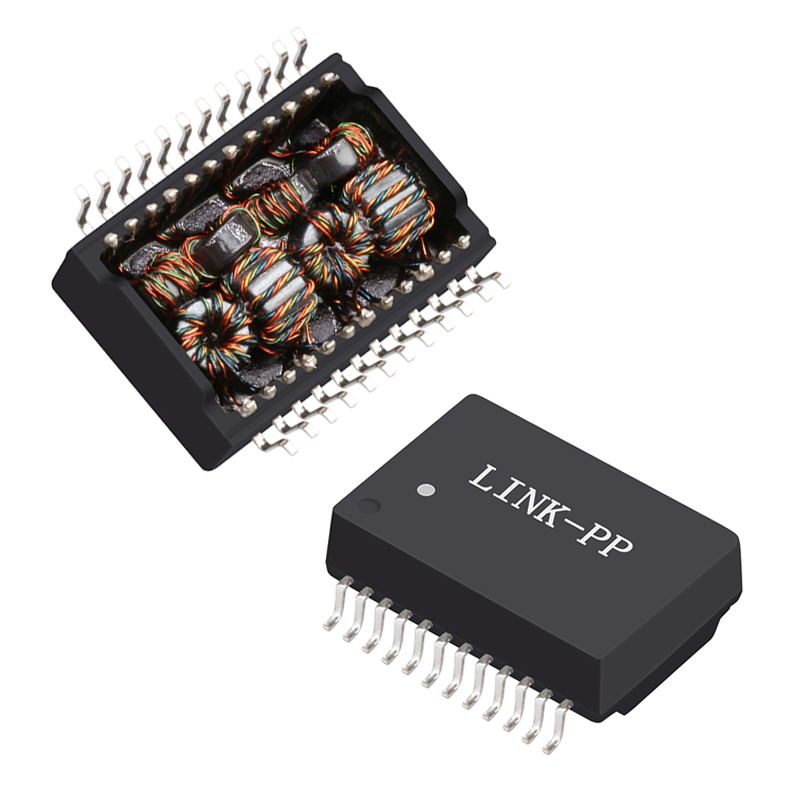

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
