Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: RoHS
Modelnummer: HB6605NL
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1pcs, gratis monsters.
Prijs: $0.09-$1.85
Verpakking Details: Tube Carton -pakket
Levertijd: Ongeveer 3 dagen
Betalingscondities: TT, net30/60/90 dagen
Levering vermogen: 5000K-PCS/maand
Turn Ratio: |
1CT: 1CT |
Isolatiespanning: |
1500 Vac |
gegevenssnelheid: |
1000Base-T |
Montagestijl: |
Tht |
Bedrijfstemperatuur: |
0 aan +70°C |
Aantal kanalen/poorten: |
Quad-port |
Onderdeelnummer: |
HB6605NL |
Lengte: |
29,00 mm |
Breedte: |
26,50 mm |
Hoogte: |
13.00mm |
Turn Ratio: |
1CT: 1CT |
Isolatiespanning: |
1500 Vac |
gegevenssnelheid: |
1000Base-T |
Montagestijl: |
Tht |
Bedrijfstemperatuur: |
0 aan +70°C |
Aantal kanalen/poorten: |
Quad-port |
Onderdeelnummer: |
HB6605NL |
Lengte: |
29,00 mm |
Breedte: |
26,50 mm |
Hoogte: |
13.00mm |
| Attribuut | Waarde |
|---|---|
| Turns Ratio | 1CT:1CT |
| Isolatiespanning | 1500 VAC |
| Datasnelheid | 1000BASE-T |
| Montagestijl | THT |
| Bedrijfstemperatuur | 0 tot +70°C |
| Aantal kanalen/poorten | Vierpoorts |
| Onderdeelnummer | HB6605NL |
| Lengte | 29,00 mm |
| Breedte | 26,50 mm |
| Hoogte | 13,00 mm |

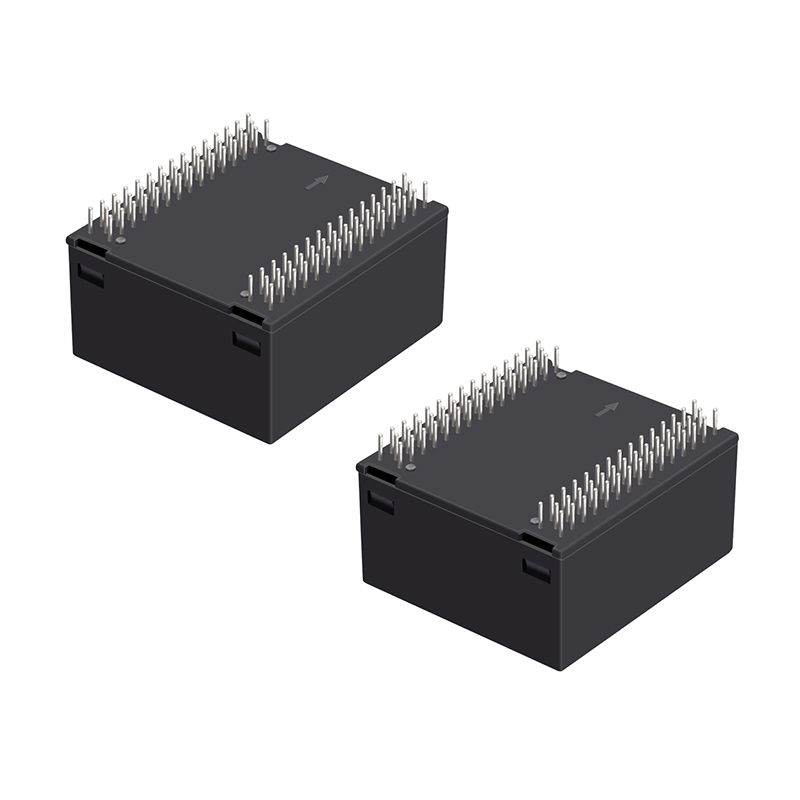

De HB6605NL is een vierpoorts 1000BASE-T Ethernet magnetische module ontworpen voor high-performance netwerktoepassingen. Met ondersteuning voor datasnelheden tot 1 Gbps integreert het vier kanalen met een 1CT:1CT turns ratio en biedt het 1500VAC isolatie om betrouwbare signaalintegriteit en systeembeveiliging te garanderen.
Met ondersteuning voor 4-paar PoE+ tot 60W (600mA per paar), maakt het efficiënte stroomvoorziening mogelijk naast datatransmissie, waardoor het ideaal is voor toepassingen zoals enterprise switches, industriële access points, IP-camera's en andere PoE-compatibele apparaten.
Gebouwd met robuuste materialen, waaronder een thermohardende kunststof behuizing met UL 94V-0 classificatie en een koperlegering leadframe, biedt de HB6605NL stabiele prestaties en voldoet hij aan de IEEE 802.3 en RoHS-normen, wat langdurige betrouwbaarheid in veeleisende omgevingen garandeert.
| Parameter | Details |
|---|---|
| Onderdeelnummer | HB6605NL |
| Beschrijving | MOD, QUAD, 1GPP, 1:1, 4PPoE 60W, 88Pin THD NPB, TU |
| Datasnelheid | 1000BASE-T (Gigabit Ethernet) |
| Aantal kanalen/poorten | Quad (4 poorten) |
| Isolatiespanning | 1500 VAC (Pri:Sec) |
| Turns Ratio | 1CT:1CT |
| Media Side Inductantie (@100KHz/0.1V) | ≥ 350 µH |
| Invoegverlies (dB Max) | [Typische Ethernet-specificatie compliance] |
| Retourverlies (dB Min) | [Voldoet aan IEEE 802.3 standaarden] |
| PoE Ondersteuning | 4-paar PoE+ (tot 60W), 600 mA per paar |
| Temperatuurbereik (Bedrijf) | 0°C tot +70°C |
| Temperatuurbereik (Opslag) | -25°C tot +85°C |
| Montagestijl | Through-Hole, Golfsolderen 260°C/5s (max) |
| Naleving | IEEE 802.3, RoHS Compliant |
| Header Materiaal | Thermohardende kunststof, Zwart |
| Materiaal ontvlambaarheid classificatie | UL 94V-0 |
| Lead Frame Materiaal | Koperlegering |
| Plating | Tin elektro-afgezet over Nikkel |
| Afwerking | Matte Tin Solder |
