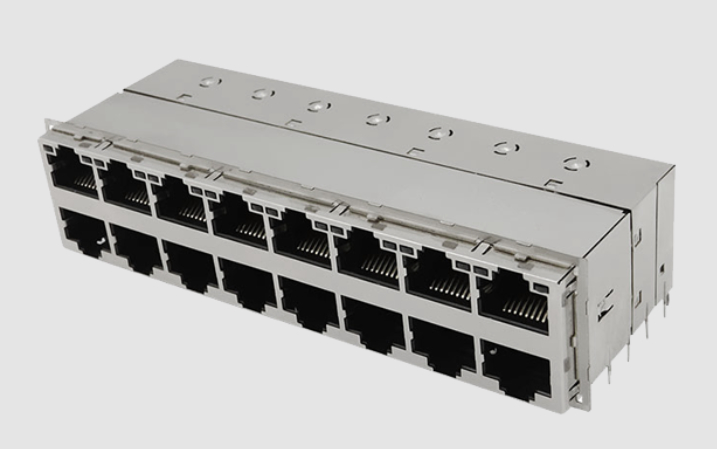

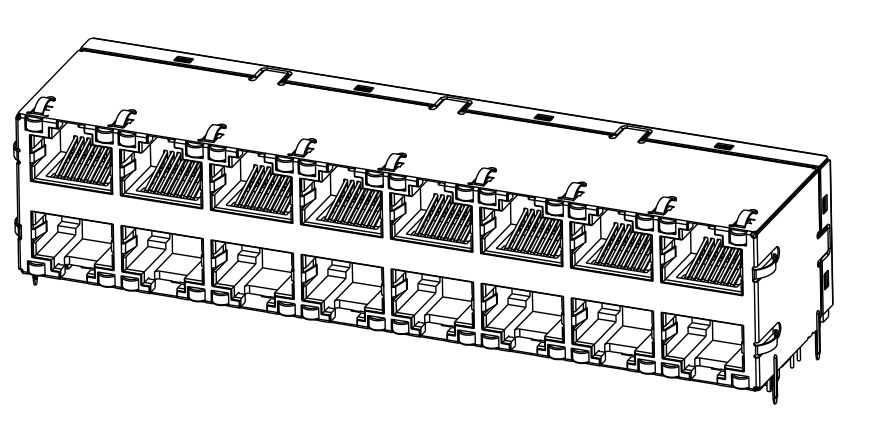

1-1840870-4 Geïntegreerde connectormodule RJ45 2x8 poorten met LED's

De1-1840870-4 MagJackis een hoogwaardige, 2x8 gestapelde RJ45-connector met geïntegreerde magneten, ontworpen om1000BASE-T Gigabit Ethernet-toepassingenDit is ontworpen voor betrouwbaarheid en efficiëntie.Geïntegreerde verbindingsmodule (ICM)Het is ideaal voor netwerkapparatuur, servers en communicatieapparaten die een compact ontwerp en een superieure signaalintegriteit vereisen.gestapelde configuratie, compacte voetafdruk en betrouwbare elektrische prestaties, de 1-1840870-4 RJ45 2x8 is een uitstekende keuze voornetwerkswitches, routers, servers, industriële Ethernet-systemen en telecomtoepassingen.

• Invoegverlies (IL):≤ 1 dB (0,5-100 MHz)
• Terugkeerverlies (RL):≥ 18 dB (0,5-40 MHz)
• Verslechtering van het overspel:≥ 35 dB (0,5-100 MHz)
• Verwijderingsverhouding voor gemeenschappelijke modus (CMRR):≥ 30 dB (0,5-100 MHz)
• Isolatiespanning:2250 VDC (Max), voor 500 V/s, alle aangesloten poorten

• Portconfiguratie:2x8 gestapelde lay-out, geoptimaliseerd voor high-density ontwerpen.
• Gegevensvermogen:Ondersteuning1000BASE-T Gigabit Ethernetmet achteruit compatibiliteit met 10/100BASE-T.
• Magnetische prestaties:100Ω-impedantie, 350uH OCL-minimum, 1:1-draaiverhouding op alle vier paren, waardoor de signaalintegratie en EMI-onderdrukking worden gewaarborgd.
• LED-indicatoren:Twee-kleurige (groen/geel) LED's zorgen voor een duidelijke verbinding en activiteitsstatus voor elke haven.
• Bouw:
  • Behuizing: zwart thermoplastisch, UL 94V-0 voor vlamwerendheid.
  • Schild: Messing, nikkel, voorgeplatte met tin soldeer staart voor duurzaamheid.
  • Contacten: Fosforbrons met goudverf voor langdurige betrouwbaarheid.
• EMI-tabbs:Geïntegreerd ontwerp verbetert de elektromagnetische compatibiliteit.
• Omgevingsspecificaties:Werktemperatuurbereik 0 °C tot +70 °C, RoHS-conform, halogeenvrij.
• Isolatiespanning:Tot 2250VDC voor een betere veiligheid.
