Productdetails
Place of Origin: CHINA
Merknaam: LINK-PP
Certificering: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Betaling & het Verschepen Termijnen
Minimum Order Quantity: Free samples
Prijs: onderhandelbaar
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

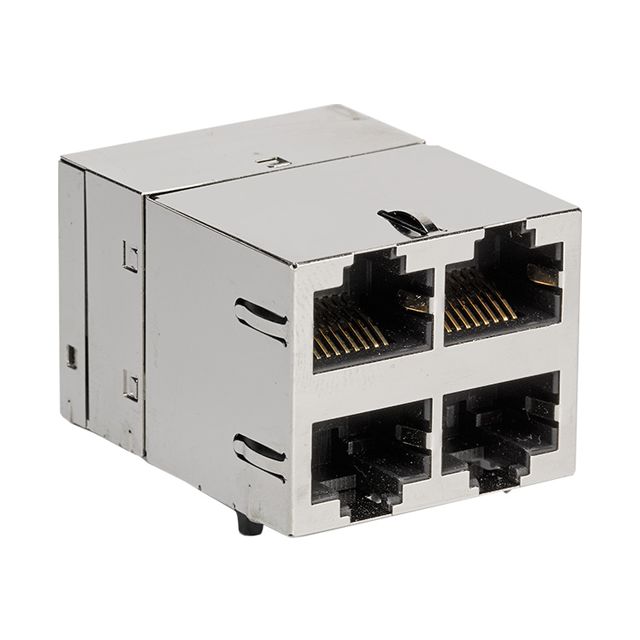

De2250742-1is eenmet een vermogen van niet meer dan 10 Wontworpen voor2.5GBASE-T Ethernet-toepassingenHet bevatgeïntegreerde magneten,twee-kleurige LED's (groen/geel)voor koppeling en activiteitsindicatie, en eendoor-gat montageconfiguratie voor betrouwbare PCB-bevestiging.
Gebouwd om een hoge signaalintegratie, uitstekende EMI-bescherming en RoHS-naleving te leveren, is deze connector ideaal voor netwerkapparaten van de volgende generatie zoals switches, routers, servers,en industriële communicatiesystemen. Het product voldoet aanUL 94V-0 ontvlambaarheidstandaardenen ondersteuntgolfsoldeerprocesmet een piek van 260°C.
Algemene informatie
| Parameter | Specificatie |
|---|---|
| Deelnummer | 2250742-1 |
| Portconfiguratie | 2x2 (op elkaar gestapeld) |
| Montage-type | Door het gat |
| Hoogteprofiel | Verrekening |
| Werktemperatuur | 0°C tot +70°C |
| RoHS-conform | - Ja, dat klopt. |
| Aanbevolen solderen | Wave soldering (260°C max voor 10 sec) |
Elektrische en magnetische prestaties
| Parameter | Specificatie |
|---|---|
| Ethernet standaard | 2.5GBASE-T |
| Draait ratio (chip naar kabel) | 11 (alle vier paren, tweerichtings) |
| Impedantie | 100 Ω |
| Opencircuit-inductaantie (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA DC Bias |
| Verlies van rendement (RL) | ≥ 18 dB (140 MHz) |
| Invoegingsverlies (IL) | ≤ 1,0 dB (1100 MHz) |
| Isolatie-spanning | 2250 VDC gedurende 60 seconden (alle aangesloten poorten) |
◆ RoHS-conform
◆UL 94V-0 Vlambaarheid
◆Geschikt voor soldeerprocessen met golven
