Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ISO,ROHS,REACH
Modelnummer: Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:
Betaling & het Verschepen Termijnen
Min. bestelaantal: Gratis monsters beschikbaar
Prijs: onderhandelbaar
Verpakking Details: Bak
Levertijd: Op voorraad Verzending binnen 3 dagen
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4200K-PCS/Month
Geslacht: |
Vrouwelijke Jack |
Artikelnummer: |
Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: |
Poe.: |
tot 100 W |
LED-lichtbuizen: |
2 |
Montage: |
Verticale PCB-opstelling |
Voldoende: |
Cat5e |
Operatiebereik: |
¥30 °C tot +80 °C |
Klinkslot: |
Keur goed |
Geslacht: |
Vrouwelijke Jack |
Artikelnummer: |
Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: |
Poe.: |
tot 100 W |
LED-lichtbuizen: |
2 |
Montage: |
Verticale PCB-opstelling |
Voldoende: |
Cat5e |
Operatiebereik: |
¥30 °C tot +80 °C |
Klinkslot: |
Keur goed |

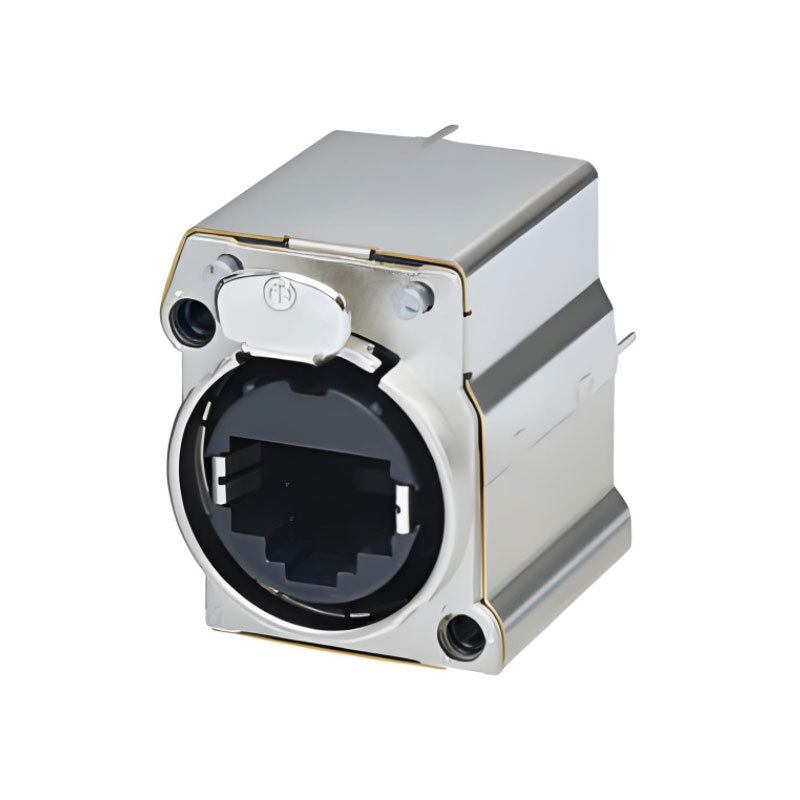

De NE8FBV-C5-LED1-S is een robuuste Verticale PCB-montage RJ45-receptacle specifiek ontworpen voor professionele audio-, video- en verlichtingsnetwerktoepassingen. Deze vrouwelijke connector is ontworpen om te voldoen aan de industriestandaard paneelafmetingen (zoals XLR- en 1/4" jack-lay-outs), en biedt een compacte voetafdruk, verbeterde duurzaamheid en een veilige vergrendeling.
Deze CAT5e-geclassificeerde connector bevat twee geïntegreerde lichtgeleiders voor SMD-LED-indicatoren, een afgeschermde constructie, en een vergrendelingsmechanisme voor veilige verbinding. Het ondersteunt PoE Type 4 Klasse 8 (100W) volgens IEEE 802.3bt, waardoor het ideaal is voor high-power Ethernet-toepassingen.
Opmerking: Deze connector is niet compatibel met CAT6 NE8MC6-MO en NKE6S* kabeltypes.
| Categorie | Specificatie |
|---|---|
| Productcode | NE8FBV-C5-LED1-S |
| Connectortype | RJ45, Vrouwelijk |
| Montagetype | Verticale PCB-montage (achter-montage) |
| Paneeluitsparing | B-serie (max. paneeldikte: 3 mm) |
| Afscherming | Ja |
| Lichtgeleiders | 2x (voor SMD-LED's) – Aanbevolen LED-hoogte: 0,75 mm |
| PoE-ondersteuning | IEEE 802.3bt Type 4 Klasse 8 (tot 100W) |
| Transmissie | CAT5e conform (ISO/IEC 11801 & TIA/EIA 568A/B) |
| Nominale spanning | ≤ 57 V |
| Nominale stroom | 1,5 A per contact |
| Contactweerstand | < 50 mΩ |
| Diëlektrische sterkte | 1 kVdc |
| Isolatieweerstand | > 0,5 GΩ |
| Frequentiebereik | 1–100 MHz |
| Invoeg-/terugtrekkracht | ≤ 20 N |
| Verbindingscycli | > 1000 |
| Vergrendelingsmechanisme | Vergrendeling |
| Contactbekleding | 0,2 µm Goud over Nikkel |
| Contactmateriaal | Brons (CuSn8) |
| Behuizingsmateriaal | PBT G202G30 |
| Vergrendelingselement | Vernikkeld |
| Temperatuurbereik | -30 °C tot +80 °C |
| Ontvlambaarheidsklasse | UL 94 V-0 |
| Soldeerbaarheid | IEC 68-2-20 conform |
| Naleving van normen | ISO/IEC 11801-1:2017, IEC 60603-7-3, IEC 60512-serie |
Als u meer informatie nodig heeft over NE8FBV-C5-LED1-S, aarzel dan niet om contact met ons op te nemen.
◆ Pro Audio/Video Installaties
◆ Netwerken voor podium- en verlichtingsbesturing
◆ Industriële Ethernet
◆ Media- en uitzendsystemen
◆ High-power PoE-apparaten
