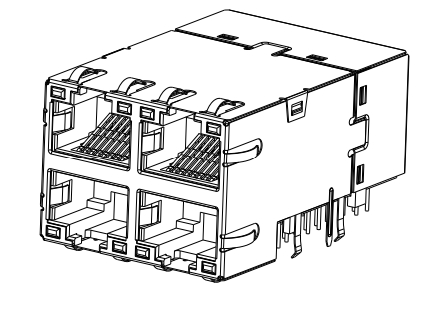

RJ45 2X2 2250741-1 Haakse Hoek Haakse Hoek Ondersteuning 100W 4PPoE

Specificaties van RJ45 2X2 2250741-1:

2250741-1 TEKEN

2.5G 4PPoE-circuit:

Belangrijkste kenmerken:

• Geïntegreerd ontwerp:Het meest opvallende kenmerk is de integratie van de RJ45-connector en de Ethernet-magneten (transformatoren en chokes) in een enkele, compacte module.
• High-speed data rate:Het is ontworpen om 2.5GBASE-T Ethernet te ondersteunen, waardoor een hoge snelheid van het netwerk wordt gewaarborgd.
• High-Power PoE:Het apparaat ondersteunt 100W 4-Pair Power over Ethernet (4PPoE), waardoor het aanzienlijke stroom kan leveren aan aangesloten apparaten zoals high-performance draadloze toegangspunten, IP-camera's en LED-verlichting.
• Compatibiliteit met industriestandaarden:Deze ICM's zijn ontworpen om compatibel te zijn met belangrijke Ethernet PHY's (physical layer devices) van fabrikanten zoals Broadcom.die het gemakkelijker kunnen maken om bestaande ontwerpen te upgraden.
• Duurzaamheid en betrouwbaarheid:Met kenmerken als een robuust ontwerp en een temperatuurbereik dat geschikt is voor verschillende omgevingen, zijn deze connectoren gebouwd voor betrouwbaarheid.Ze zijn ook meestal 100% hi-pot getest in de productie.

Belangrijkste functies:

• Signalconditionering:De geïntegreerde magneten zijn van cruciaal belang voor het behoud van de signaalintegrititeit bij hoge snelheidsgegevensoverdracht en zorgen ervoor dat de signalen schoon en zonder vervorming zijn.
• EMI-onderdrukking:Een primaire functie van de MagJack RJ45 2x2 is om elektromagnetische interferentie te onderdrukken.die van cruciaal belang is voor het voldoen aan de EMC- (elektromagnetische compatibiliteit) -vereisten.
• Elektrische isolatie:De magneten zorgen voor galvanische isolatie, die beschermt tegen kortsluitingen en spanningspieken.
• Component en ruimtevermindering:Door het combineren van de connector en de magneten, vermindert de ICM het aantal componenten op de printplaat (PCB),die op zijn beurt waardevolle plaatruimte bespaart en het ontwerp- en assemblageproces kan vereenvoudigen.
• Energielevering (PoE):De module vergemakkelijkt de overdracht van stroom via de Ethernet-kabel en fungeert als een Power Sourcing Equipment (PSE) of een Powered Device (PD).
