Productdetails
Place of Origin: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Model Number: 7498111123
Betaling & het Verschepen Termijnen
Minimum Order Quantity: 50/500/1000
Prijs: onderhandelbaar
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

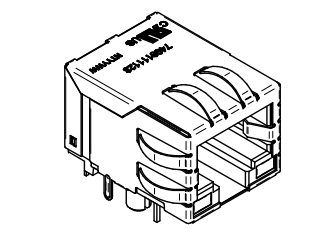

De WE-RJ45LAN serie 7498111123 RJ45 connectoren met 1000BASE-T geïntegreerde magnetics zijn ontworpen voor naadloze en efficiënte integratie in Ethernet-interfaces. Het 7498111123 model, specifiek ontworpen voor Through Hole Reflow (THR) solderen, combineert een RJ45 connector met een geïntegreerde transformator en common mode choke. Dit compacte ontwerp is ongeveer 50% kleiner dan discrete magnetische oplossingen, waardoor waardevolle ruimte op de printplaat wordt bespaard en tegelijkertijd wordt voldaan aan de IEEE 802.3 en IEC 62368-1 standaarden.
| Parameter | Specificatie |
|---|---|
| Inductie (L) | 350 µH min (100 kHz / 100 mV / 8 mA) |
| Isolatietestspanning (Viso) | 2250 VDC |
| Invoegverlies (IL) | -1 dB max (1–100 MHz) |
| Retourverlies (RL) | -16 dB min (1–30 MHz) -14 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Crosstalk (CT) | -33 dB min (1–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Common Mode Rejection Ratio (CMRR) | -33 dB min (1–30 MHz) -30 dB min (30–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Turns Ratio | 1:1 |
| Datasnelheid | 1000BASE-T |
| Parameter | Specificatie |
|---|---|
| Bedrijfstemperatuur | -40°C tot +85°C |
| Opslagcondities (in originele verpakking) | < 40°C; < 75% RV |
| Vochtgevoeligheidsniveau (MSL) | 1 |
| Paringscyclus | 750 cycli |
| Component | Materiaal / Plating |
|---|---|
| Kunststof Behuizing Materiaal | Thermoplastisch LCP, Zwart |
| Ontvlambaarheidsklasse | UL94 V-0 |
| Afschermingsmateriaal | Messing |
| Afscherming Plating | 30µ" Nikkel |
| Contactmateriaal | Fosforbrons |
| Contact Plating | 30µ" Goud over 50µ" Nikkel |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
