Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: RoHS
Modelnummer: 1-1840326-7
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10 stuks
Prijs: $3-$5.5
Verpakking Details: Tape & Reel (TR)
Levertijd: 3-5 dagen
Betalingscondities: T/T, L/C, Western Union
Levering vermogen: 600K/maand
Productnaam: |

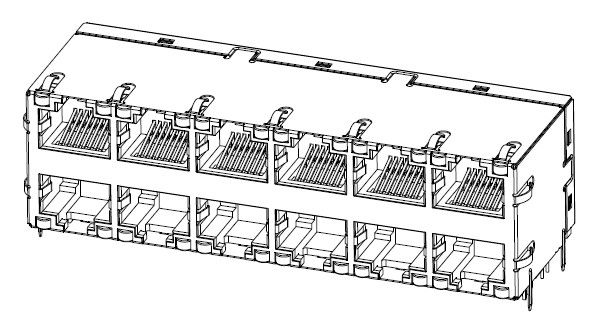

Opstapelde Gigabit 2x6 RJ45 connector |
Deelnummer: |
1-1840326-7 |
Havenconfiguratie: |
2x6 (opstapelde configuratie) |
Montage-type: |
Door-gat |
richtlijn: |
Rechte hoek (Zijingang) |
Bescherming: |
Ja (volledig EMI-beschermd) |
LED's: |
Met LED-indicatoren |
Snelheidsclassificatie: |
10/100/1000 basis-T |
Magnetics: |
Geïntegreerd |
Naleving: |
IEEE 802.3ab, RoHS |
Productnaam: |
Opstapelde Gigabit 2x6 RJ45 connector |
Deelnummer: |
1-1840326-7 |
Havenconfiguratie: |
2x6 (opstapelde configuratie) |
Montage-type: |
Door-gat |
richtlijn: |
Rechte hoek (Zijingang) |
Bescherming: |
Ja (volledig EMI-beschermd) |
LED's: |
Met LED-indicatoren |
Snelheidsclassificatie: |
10/100/1000 basis-T |
Magnetics: |
Geïntegreerd |
Naleving: |
IEEE 802.3ab, RoHS |
De1-1840326-7is een high-performanceeen stapel 2x6 RJ45-connectorontworpen voorGigabit Ethernet (10/100/1000Base-T)Deze connector integreert rechtstreeks magnetische componenten zoals isolatie transformatoren en common-mode chokes in de behuizing, waardoor het ontwerp van het bord wordt vereenvoudigd en het aantal componenten wordt verminderd.Het bevatLED-indicatorenvoor elke poort om de netwerkstatus en -activiteit weer te geven en biedt volledigeEMI-beschermingideaal voor toepassingen met een hoge dichtheid zoals Ethernet-switches, routers en netwerkinterfacekaarten (NIC's),Deze connector ondersteunt betrouwbare gegevensoverdracht en bespaart waardevolle PCB-ruimte.
| Categorie | Specificatie |
|---|---|
| Toepassing | 10/100/1000 Base-T Ethernet |
| Impedantie | 100 Ohm |
| Draaitverhouding (chip-kabel) | 11 (alle vier paren) |
| Opencircuit-inductaantie (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA DC Bias (0°C tot 70°C, alle vier paren) |
| Parenrichting | Bi-directionele (alle vier paren) |
| Parameter | Specificatie |
|---|---|
| Invoegingsverlies (LL) | -1,0 dB Max (0,5MHz tot 100MHz) |
| Verlies van rendement (RL) | -12dB Min (0,5MHz tot 40MHz) -10 dB Min (40,1 MHz tot 100 MHz) |
| Versmelting van het overspel | -35dB Min (0,5MHz tot 40MHz) -33 dB Min (40,1 MHz tot 100 MHz) |
| Gewone afwijzing (CMRR) | -30 dB Min (0,5 MHz tot 100 MHz) |
| Isolatie-spanning | 1500 Vrms gedurende 60 seconden (stijgingstijd: 1000 V/sec, alle poorten aangesloten) |
| LED-kleur | Domineerende golflengte (λd) | Voorste spanning (VF @ IF = 20mA) |
|---|---|---|
| Groen | 565 nm | 1.8 ∙ 2.8V |
| Geel | 585 nm | 1.8 ∙ 2.8V |
| Oranje | 590 nm | 1.8 ∙ 2.8V |
| Rood | 630 nm | 1.8 ∙ 2.8V |
| Blauw | 470 nm | 2.8 ∙ 3,3 V |
| Wit | 5500K (kleurtemperatuur) | 2.8 ∙ 3,3 V |
