Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO

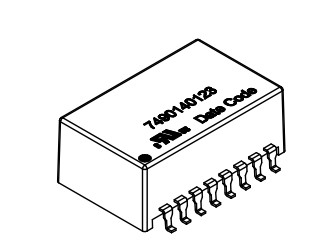

Modelnummer: 7490140123, 7490140124, 7490140125
Betaling & het Verschepen Termijnen
Min. bestelaantal: 400/2000/10K/25K
Prijs: $0.06-$2.2
Verpakking Details: T&R
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 3KK/maand
Gegevenspercentage: |
10/100 basis-T |
Havens: |
1 |
Montage-stijl: |
SMT |
Draait verhouding: |
1:1 |
POE: |
Niet-PoE |
Inductievermogen: |
350 uH |
Isolatie-spanning: |
1500 V RMS |
Werktemperatuur: |
-40 °C tot +85 °C |
Gegevenspercentage: |
10/100 basis-T |
Havens: |
1 |
Montage-stijl: |
SMT |
Draait verhouding: |
1:1 |
POE: |
Niet-PoE |
Inductievermogen: |
350 uH |
Isolatie-spanning: |
1500 V RMS |
Werktemperatuur: |
-40 °C tot +85 °C |
| Deelnummer | 7490140123 | 7490140124 | 7490140125 |
| Gegevens Rata | 10/100 basis-T | 10/100 basis-T | 10/100 basis-T |
| Aantal PIN's | 16PIN-nummers | 12PIN-nummers | 24 pin-nummers |
| Draait verhouding | 11 (± 2%) | 11 (± 2%) | 11 (± 2%) |
| Inductievermogen | 350 μH | 350 μH | 350 μH |
| Isolatie-spanning | 1500V (RMS, 1 min) | 1500V (RMS, 1 min) | 1500V (RMS, 1 min) |
| Invoegingsverlies | -1,4 dB max (1 ‰ 100 MHz) | -1,2 dB max (1 ‰ 100 MHz) | -1,4 dB max (1 ‰ 100 MHz) |
| Terugkeerverlies |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
-16 dB min (1 ‰ 30 MHz), -14 dB min (3060 MHz), -9 dB min (60~80 MHz), -8 dB min (80-100 MHz) |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
| Verwijderingsverhouding voor gemeenschappelijke modus (CMRR) |
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
|
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
| Differentiële afwijzingsratio van de normale modus (DCMR)) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
-35 dB min (1 ‰ 30 MHz), -32 dB min (3060 MHz), -30 dB min (60-100 MHz) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
| Overstroom (CT) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
-33 dB min (160 MHz), -30 dB min (60-100 MHz) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
| Montage-type | SMT | SMT | SMT |
| Werktemperatuur | -40°C tot +85°C | -40°C tot +85°C | -40°C tot +85°C |
| Gelijkstroomweerstand (max) | 500mΩ (100 kHz / 100 mV (pins 9-16) | 1300mΩ(100 kHz / 100 mV (pins 7-12) | 500mΩ(100 kHz / 100 mV (pins 13-24) |
| Afmetingen (L × W × H) | 24.28 × 15.1 × 11.0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Afstand van de vrije ruimte | 2.5 mm | 2.5 mm | 2.5 mm |
| Krijpweg | 4 mm | 4 mm | 4 mm |
| Havens | 1 | 1 | 1 |
