Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: RoHS & REACH Compliant
Modelnummer: 74942302
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10 stuks
Prijs: $0.7-$1.5
Verpakking Details: band en spoel
Levertijd: 2 weken
Betalingscondities: L/C, D/A, D/P, Western Union
Levering vermogen: 6000000/Maand
Havens: |
2 Havens |
Deelnummer: |
74942302 |
Isolatie-spanning: |
4300VDC (1min, primair tot secundair) |
Werkspanning: |
tot 1000VDC |
Draait verhouding: |
1:1 |
Werktemperatuur: |
-40 °C ~ 125 °C |
Havens: |
2 Havens |
Deelnummer: |
74942302 |
Isolatie-spanning: |
4300VDC (1min, primair tot secundair) |
Werkspanning: |
tot 1000VDC |
Draait verhouding: |
1:1 |
Werktemperatuur: |
-40 °C ~ 125 °C |
| Categorie | Specificatie |
|---|---|
| Deelnummer | 74942302 |
| Reeks | We-BMS |

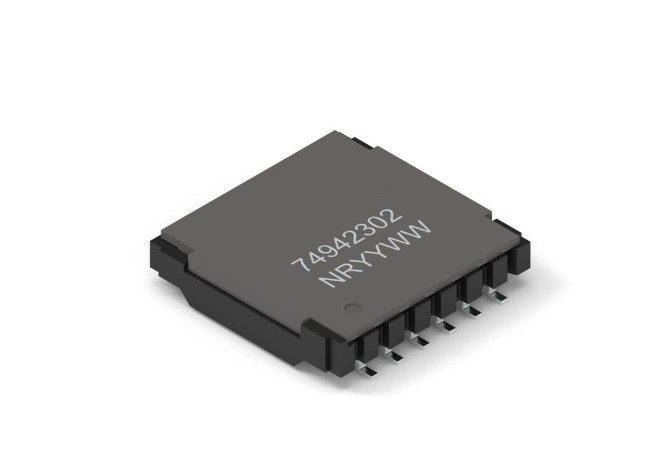

| Transformatortype | SMT-transformer voor batterijbeheersystemen |
| Montage-type | Oppervlaktebevestiging (SMT) |
| Werktemperatuur | -40°C tot +125°C |
| Bewaringsvoorwaarden | < 40°C; < 75% RH (in de oorspronkelijke verpakking) |
| Vochtgevoeligheid | MSL 1 |
| Inductaantie (L) | 150 μH (min) tot 450 μH (max) @ 100 kHz, 100 mV |
| Inductaantie van het lek | 0.5 μH (max) @ 100 kHz, 100 mV |
| Invoegingsverlies (IL) | -0,25 dB (max) @ 4 MHz |
| Verlies van rendement (RL) | -20 dB (min) @ 4 MHz, 100 Ω |
| CMRR (110 MHz) | -35 dB (min) |
| CMRR (10 ‰ 1000 MHz) | -20 dB (min) |
| Werkspanning | 1000 V gelijkstroom |
| Isolatie-spanning | 4300 V gelijkstroom (1 min), 3100 V wisselstroom (1 min) |
| Afstand van de afstand | 10 mm (min) |
| Krijpverhouding | 10 mm (min) |
| Gelijkstroomweerstand (transformatorzijde) | 450 mΩ (max) |
| DC-weerstand (CMC-zijde) | 850 mΩ (max) |
| Afmetingen (L × W × H) | 15.10 mm × 15,40 mm × 3,45 mm (± 0,25 mm) |
| Basismateriaal | DAP WH-9100, UL 94V-0, CTI 0 |
| Covermateriaal | LCP E4008, UL 94V-0, CTI 3 |
| Draadmateriaal | FIW-6 |
| Certificeringen | RoHS-compliant (2011/65/EU & 2015/863), REACH-compliant ((EG 1907/2006), AEC-Q200 klasse 1 |
| Toepassingen | Batterijbeheersystemen (BMS), energieopslagsystemen, ononderbroken stroomvoorziening (UPS), elektrische fietsen, elektrische scooters, industriële isolatie van interfaces |
| Verpakking | Tape & Reel |
