74941300 WE-BMS SMT Transformer 6PIN's voor batterijbeheersystemen

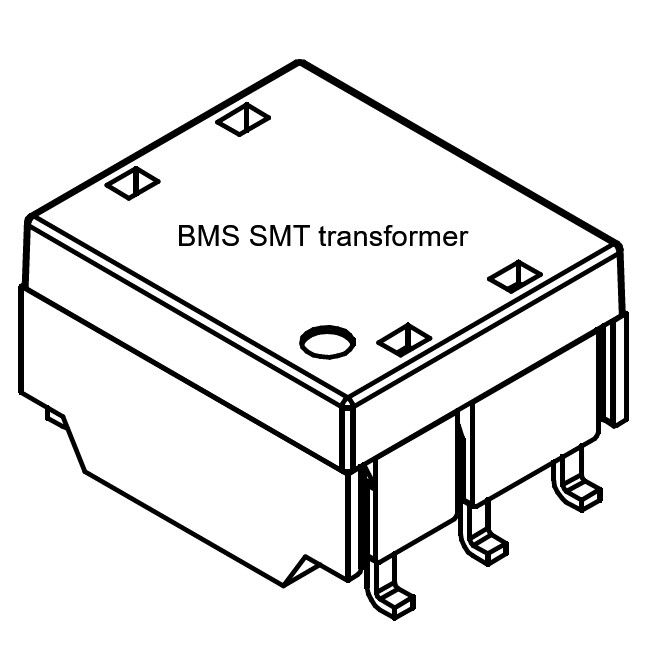

74941300 WE-BMS SMT Transformer Overzicht:

De74941300 WE-BMS SMT-transformeris een hoogwaardige signaaltransformer voor de automobielindustrie, speciaal ontworpen voorBatterijbeheersystemen (BMS)met een draaiverhouding van 1CT:1CT, een ontwerp met een oppervlakte van 6 pinnen en een uitstekende galvanische isolatiebarrière,Dit onderdeel dient als een cruciaal element bij het behoud van veilige, betrouwbare en geluidsvrije datacommunicatie langs daisy-chain architecturen.

Door het in dienst nemen van gespecialiseerdeFIW-6 volledig geïsoleerde draadtechnologie, de 74941300 garandeert hoge-spanning transiente afzetting zonder uitbreiding van de component footprint,Het maakt het de belangrijkste keuze voor tier-1-autodesigners en industriële energieontwikkelaars die op zoek zijn naar optimale elektromagnetische compatibiliteit (EMC) en batterijveiligheid.

Specificaties van 74941300 LAN Transformer:

74941300 SMT Transformer-schema:

Aanbevolen terreinpatroon: [mm]

Toepassingen van 74941300 BMS LAN Magnetic

De74941300 WE-BMS SMT-transformerwordt wereldwijd ingezet in belangrijke sectoren die een onberispelijke signaalscheiding vereisen:

1. Elektrische en hybride elektrische voertuigen (EV/HEV):Voorziet in isolatie en geluidsverwijdering tussen de gelokaliseerde cellenbewakingsborden (CMU's) en de gecentraliseerde batterijbeheersingseenheid (BMU).
2. Energieopslagsystemen (ESS):Beschermt commerciële en industriële batterijcontainersystemen op utility-schaal met behulp van managementtransceivers met een daisy-chain.
3. De in punt 3.4.1 vermelde onderdelen zijn bedoeld:Biedt geïsoleerde data-acquisitieverbindingen in hoog betrouwbare bedrijfsback-up-power-modules.
4. Bewaking van industriële hoogspanningsbatterijen:Vervolgens wordt een automatische automatische geleide voertuigen (AGV's) en elektrische aandrijflijnen geïnstalleerd.

Vragen over 74941300 BMS LAN Magnetic

Als je prioriteit een transformator is die het evenwichtcompacte SMT-assemblage,hoge isolatiespanning, enkwalificatie voor de automobielindustrieDe 74941300 geeft u een zeer praktisch uitgangspunt. De gepubliceerde elektrische grenzen en mechanische tekeningen maken het gemakkelijker om met vertrouwen in te ontwerpen, vooral in ruimtegevoelige BMS-indelingen..

OEM & ODM-ondersteuning is beschikbaar om te helpen bij het aanpassen van uw aankoop-, branding- en projectvereisten.

V1: Waar wordt de 74941300 WE-BMS SMT-transformer voor gebruikt?

Het is ontworpen voor toepassingen van batterijbeheersystemen waar geïsoleerde signaaloverdracht, compacte SMT-montage en hoge isolatieprestaties belangrijk zijn.

V2: Is deze transformator geschikt voor hoogspanningsisolatie?

Ja, de gegevenslijsten4300 V gelijkstroomisolatietoetsspanning,3100 V wisselstroomisolatietoetsspanning, en1000 V gelijkstroomwerkspanning.

V3: Wat is het werktemperatuurbereik?

Het werktemperatuurbereik is:-40 °C tot +125 °C.

V4: Is de 74941300 een SMT-component?

Ja, het product wordt als eenWe-BMS SMT-transformermetop de oppervlakte monterende bouw.

V5: Ondersteunt het productievriendelijke behandeling?

Ja, de gegevenslijstenMSL 1, wat gunstig is voor standaard productie- en opslagworkflows.
