Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,ISO,ROHS,REACH
Modelnummer: V8BR-1AX1-GH
Betaling & het Verschepen Termijnen
Min. bestelaantal: 60 stuks/480 stuks/1920 stuks
Prijs: $1.0 - $2.8
Verpakking Details: Tray
Levertijd: 1-2 weken
Betalingscondities: T/T, L/C, Western Union, NET30/60/90 dagen,
Levering vermogen: 5KK/maand
Deel nr.: |
V8BR-1AX1-GH |
Aantal havens: |
1x1 |
Versnelling: |
1000Base-T |
Montage-type: |
Door het gat |
LED-type: |
G/Y |
Havenconfiguratie: |
Verticaal |
EMI LUSJES: |
- Nee. |
POE CLASSIFICATIE: |
4PPoE 60W |
Werktemperatuur: |
-40 tot 85oC |
Reeks: |
Bel Magnetics |
Deel nr.: |
V8BR-1AX1-GH |
Aantal havens: |
1x1 |
Versnelling: |
1000Base-T |
Montage-type: |
Door het gat |
LED-type: |
G/Y |
Havenconfiguratie: |
Verticaal |
EMI LUSJES: |
- Nee. |
POE CLASSIFICATIE: |
4PPoE 60W |
Werktemperatuur: |
-40 tot 85oC |
Reeks: |
Bel Magnetics |

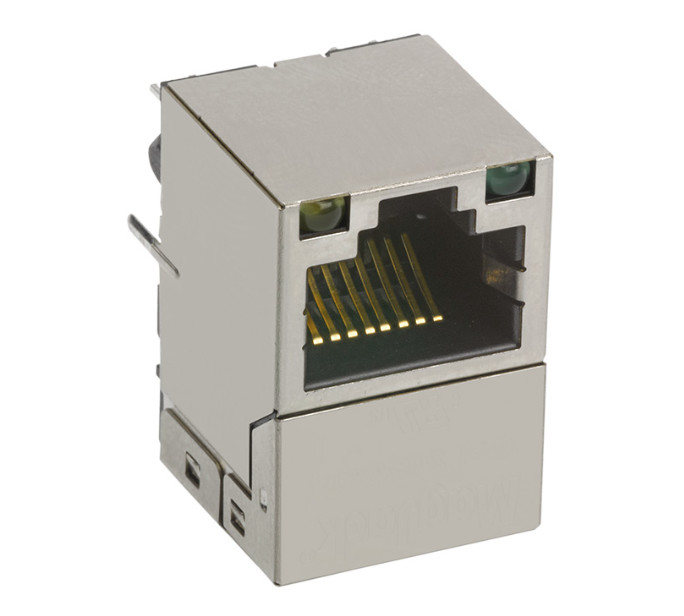

De V8BR-1AX1-GH is een 1x1 single-port RJ45-connector, speciaal ontworpen voor 1000BASE-T Ethernet-toepassingen die PoE-mogelijkheden vereisen.Een verticale poortconfiguratie maakt het gemakkelijk om te integreren in compacte PCB's met behoud van betrouwbare prestatiesHet kan 60W PoE implementeren om het vermogen te verdubbelen dat het product kan verwerken voor elke bestaande toepassing, terwijl de snelheid 10 keer toeneemt ten opzichte van standaard Gigabit Ethernet.De ICM's van de verticale montage-serie zijn achterwaarts compatibel met bestaande Ethernet-netwerken en compatibel met alle belangrijke 1GBASE-T tot 10GBASE-T PHY'sDe belangrijkste kenmerken zijn groen/gele LED's voor een duidelijke indicatie van de netwerkstatus en een uitgebreid werktemperatuurbereik van -40°C tot 85°C.het garanderen van een stabiele werking in zowel industriële als commerciële omgevingenGeschikte toepassingen omvatten eenmalige moederborden, industriële pc's, printers, dochterkaarten, industriële controllers en alle toepassingen waarvoor een verticaal gemonteerde Ethernet-connector nodig is.waar de ruimte in het bestuur een premie is.
| Deelnummer | V8BR-1AX1-GH |
| Draaiverhouding |
TP1: 1CT :1CT ±2% TP3: 1CT :1CT ±2% TP4: 1CT :1CT ±2% |
| Invoegverlies |
0.1~1MHz: -1.0 dB max. 1~65MHz: -0,8 dB max. 65~100 MHz: -1,0 dB max. 100~125 MHz: -1,2 dB max. |
| Verlies van opbrengst |
0.5~40MHz: -18 dB Min. 40~100MHz: -12+20 log (f/80MHz) dB Min |
| Afwijzing van de gemeenschappelijke modus | -30 dB Min.@1~100 MHz |
| Cross Talk | -30 dB MIN. @ 1~100MHz |
| Inductaantie (OCL) @ 100KHz, 0,1V, |
Kanaal 1 en 2. 350 μH Min. @8mA DC BIAS Kanaal 3 en Kanaal 3: 350 μH Min. @8mA DC BIAS 120 μH Min. @19mA DC BIAS |
| HiPot-test | 2250 VDC |
