LFE8505 10/100 Base-T Ethernet-magneten SMT LAN-transformator met één poort

De LFE8505 is een premium 10/100 Base-T Ethernet Magnetic Transformer die is ontworpen om uitstekende signaalintegratie en elektrische isolatie te bieden voor moderne netwerkapparatuur.Vervaardigd met Surface Mount Technology (SMT), zorgt deze LAN-transformer voor een stabiele gegevensoverdracht en beschermt gevoelige IC-componenten tegen hoogspanningspieken en elektromagnetische interferentie (EMI).

Belangrijkste kenmerken van LFE8505 10/100 Base-T Ethernet Magnetics

• Optimale signaalintegriteit:Ondersteunt 10/100 basis-T-transmissie snelheden, waardoor minimaal invoegverlies en uitstekend retourverlies voor betrouwbare netwerkcommunicatie worden gewaarborgd.
• Robuuste isolatie:Biedt hoogspanningsisolatie om PHY-chips en netwerkhardware te beschermen tegen spanningspieken en statische ontlading.
• SMT-ontwerpHet op het oppervlak gemonteerde pakket is geoptimaliseerd voor geautomatiseerde pick-and-place assembly, waardoor de productie-efficiëntie wordt verbeterd en de productiekosten worden verlaagd.
• Naleving door de industrie:Volledig in overeenstemming met IEEE 802.3 normen en RoHS milieu richtlijnen.

LFE8505 Ethernet Magnetics specificaties:

Elektrische prestaties

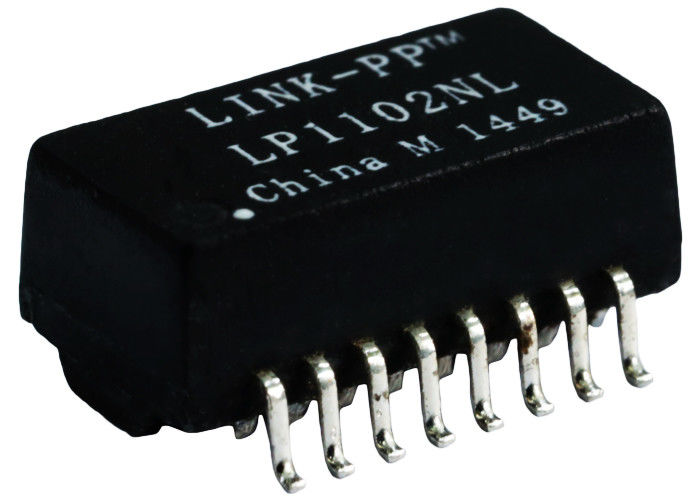

De LP1102NL Ethernet Transformer is ontworpen om een stabiele magnetische koppeling te bieden tussen Ethernet PHY-apparaten en RJ45-connectoren.

Het geoptimaliseerde transformatorontwerp helpt:

• Verbetering van de signaalkwaliteit
• Verminder elektromagnetische interferentie (EMI)
• Voorzien van galvanische isolatie
• Verbetering van de betrouwbaarheid van het netwerk
• Bescherm Ethernet-interface circuits

De transformator voldoet aan de elektrische vereisten van Fast Ethernet-toepassingen en ondersteunt geautomatiseerde PCB-assemblage voor productie in grote hoeveelheden.

Mechanische informatie

LFE8505 SMT Ethernet-transformer tekening:

Toepassingen van LFE8505 Ethernet-transformer

• Ethernet-switches
• Breedbandrouters
• Industriële Ethernet-controllers
• Ingebedde netwerksystemen
• Netwerkinterfacekaarten (NIC)
• LAN-op-moederbord (LOM)
• SOHO-netwerkapparatuur
• ADSL-modems
• Slimme meters
• Industriële pc's
• Netwerkfirewalls
• IoT-communicatieapparaten

Vaak gestelde vragen (FAQ)

V: Wat is een Ethernet Transformer?

Een Ethernet-transformer is een magnetisch onderdeel dat tussen een Ethernet PHY-chip en een RJ45-connector is geïnstalleerd.impedantie-matching en geluidsonderdrukking om een stabiele Ethernet-communicatie te garanderen.

V: Wat zijn de voordelen van het gebruik van een SMT Ethernet Transformer?

A: SMT-transformatoren (Surface Mount Technology) zoals de LFE8505 maken geautomatiseerde PCB-assemblage mogelijk, wat de massaproductie aanzienlijk versnelt en de productiekosten verlaagt.Ze nemen ook minder verticale ruimte in vergelijking met door-gat componenten.

V: Voldoet deze magnetische transformator aan de IEEE-normen?

De LFE8505 voldoet aan alle IEEE 802.3 normen voor 10/100 Base-T Fast Ethernet toepassingen.garantie voor compatibiliteit en betrouwbare netwerkprestaties voor alle standaard Ethernet-apparaten.

V: Is LP1102NL compatibel met LFE8505?

A: Ja. LP1102NL is ontworpen als een compatibele vervanging voor LFE8505 in ondersteunde Ethernet-interface-ontwerpen.

V: Wat betekent 1500 Vrms isolatie?

A: Het geeft aan dat de transformator een minimale isolatiespanning van 1500 Vrms kan weerstaan, waardoor Ethernet-PHY-apparaten worden beschermd tegen elektrische overspanningen en de systeemveiligheid wordt verbeterd.

V: Wat is Open Circuit Inductance (OCL)?

De LP1102NL biedt een minimale OCL van 350 μH, waardoor een stabiele Ethernet-signaaloverdracht wordt gewaarborgd.

V: Zijn er monsters beschikbaar?

A: Ja, technische monsters, gegevensblad en technische ondersteuning zijn beschikbaar voor de evaluatie van het prototype en de kwalificatie van de productie.
