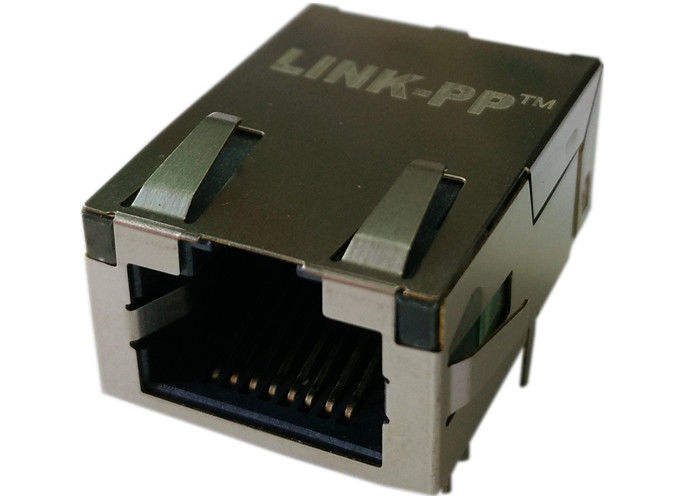

J0G-0001NL 1000BASE-T Low Profile RJ45 Connector 1x1 Tab-Up

De J0G-0001NL PulseJack Low Profile 1x1 Tab-Up combineert de RJ45-interface en magnetics in één geïntegreerde oplossing.en ondersteunt stabiele signaalprestaties in 1000BASE-T Ethernet-omgevingen.

De horizontale configuratie van de tab-up, de zijdelingse EMI-tabs en de lage hoogte maken het bijzonder geschikt voor ontwerpen die efficiënt ruimtegebruik nodig hebben zonder de elektrische prestaties op te offeren.Als u op zoek bent naar een J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45 connector, dit onderdeel is gebouwd voor betrouwbare Gigabit Ethernet-connectiviteit in veeleisende netwerkhardware.

J0G-0001NL Specificaties voor RJ45-connectoren met laag profiel

Belangrijkste kenmerken van J0G-0001NL PulseJack

De J0G-0001NL PulseJack Low Profile 1x1 Tab-Up biedt een sterke combinatie van mechanische duurzaamheid en elektrische prestaties:

• Ondersteuning van 1000BASE-T Gigabit Ethernet
• 1x1 enkelpoort RJ45 geïntegreerde magneten
• Beschermd ontwerp voor betere EMI-onderdrukking
• Gebouw met een laag profiel en een kleine voetafdruk
• rechthoekige, door-gat montage
• Ingebouwde LED-indicatoren
• Voldoen aan IEEE 802.3 norm
• 350 μH minimum OCL met 8mA biasstroom
• RoHS-conform
• Temperatuur van het spitsgolfsolderen: 260°C

J0G-0001NL Gegevensblad

J0G-0001NL Gegevensblad - SCHEMATISCH

J0G-0001NL Gegevensblad - VOORSTELDE VOETVOLG

Elektrische specificaties @ 25°C - Werktemperatuur 0°C tot +70°

De J0G-0001NL PulseJack Low Profile 1x1 Tab-Up is ontworpen voor stabiele prestaties in het Gigabit Ethernet-frequentiebereik.

1. Bedrijfsomstandigheden

• Werktemperatuur: 0°C tot +70°C
• Isolatiespanning: 2250 VDC
• Draaiverhouding: 1CT:1CT
• Hypot-testspanning: 1500 Vrms bij 60 Hz gedurende 1 minuut

2. Prestatiegegevens

Invoegverlies (TX/RX): 1 ̊100 MHz: -1,2 dB

Terugkeerverlies:

• 1 ‰ 10 MHz: -18 dB
• 30 MHz: -18 dB
• 60 ∼ 80 MHz: -12 dB
• 80-100 MHz: -10 dB

- Overhoor.

• 1 ̊10 MHz: -40 dB
• 32 ̊65 MHz: -35 dB
• 65-1000 MHz: -30 dB

Verwerping in de gemeenschappelijke modus: 1 ̊125 MHz: -30 dB

Deze waarden maken de J0G-0001NL RJ45 MagJack geschikt voor netwerkontwerpen die betrouwbare signaalintegriteit en sterke geluidsonderdrukking vereisen.

Materialspecificatie van J0G-0001NL 1000BASE-T Low Profile RJ45

De J0G-0001NL PulseJack Low Profile 1x1 Tab-Up maakt gebruik van kwaliteitsmaterialen om de betrouwbaarheid op lange termijn te ondersteunen:

1Schild.

• Materiaal: Messing
• Afwerking: 20 ‰ 40 μ inch nikkel over messing

2. contacten

• Materiaal: fosforbronzen
• Plaatingsgebied: 15 μin goud over 30 ‰ 80 μin nikkel
• Soldeeroppervlak: matte afwerking van tin op nikkel

3. Huizen

• Materiaal: thermoplastisch
• Vlambaarheid: UL 94 V-0

4. MSL rating: 1

Waarom de J0G-0001NL Low Profile 1x1 PulseJack?

Als u een compacte en robuuste RJ45-connector met geïntegreerde magneten nodig heeft, is de J0G-0001NL een praktische keuze voor moderne Ethernet-ontwerpen.

• Ruimtebesparende laagprofielconstructie
• Betrouwbare Gigabit Ethernet-transmissie
• Ingebouwde magneten om PCB-ontwerp te vereenvoudigen
• Verbeterde EMI-prestaties van de afgeschermde constructie
• Geschikt voor een breed scala aan netwerken en computertoepassingen

Dit maakt de J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ideaal voor ingenieurs die de efficiëntie van de lay-out willen verbeteren en tegelijkertijd de elektrische prestaties willen behouden.
