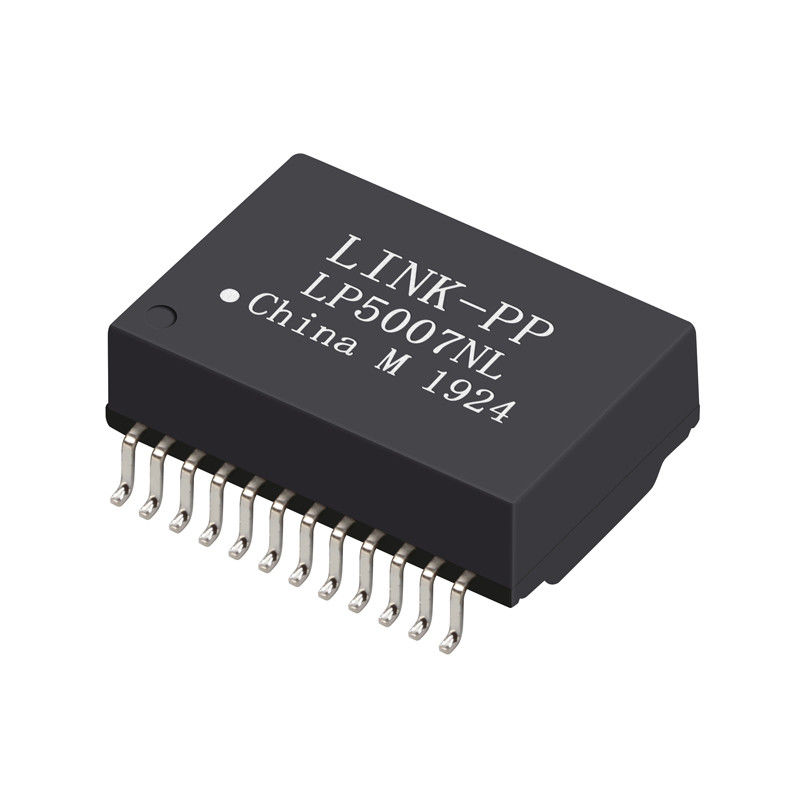

Impulse H5007NL 1000BASE-T Magnetic Module SMT LAN Transformer

H5007NL is een hoogwaardige 1000BASE-T Ethernet magnetics module met een 1CT:1CT windingverhouding, 1500Vrms isolatie, laag insertieverlies en uitstekende EMI-onderdrukking. Ontworpen voor Gigabit Ethernet PHY-interfaces in switches, routers en industriële netwerkapparatuur.

H5007NL SMT LAN Transformator Overzicht

ConclusieH5007NL is een enkele-poorts SMT Ethernet magnetics module ontworpen voor 1000BASE-T Gigabit LAN-toepassingen. Met 1CT:1CT windingverhouding, 1500Vrms isolatiespanning, ultralaag insertieverlies en uitstekende common-mode ruisonderdrukking, zorgt het voor stabiele, snelle Ethernet signaalintegriteit voor switches, routers, IP-camera's, industriële controllers en telecommunicatieapparatuur.

Deze module voldoet volledig aan IEEE 802.3 specificaties en is geoptimaliseerd voor PCB-lay-outs met hoge dichtheid en geautomatiseerde reflow-soldeerassemblageons engineeringteam

Belangrijkste Kenmerken & Voordelen

• Ontworpen voor 1000BASE-T Gigabit Ethernet
• Enkele-poorts SMT magnetics module
• 1CT:1CT windingverhouding geoptimaliseerd voor PHY-interface matching
• 1500Vrms isolatiespanning voor systeemveiligheid
• Ultralaag insertieverlies
• Uitstekende return loss, crosstalk en DCMR prestaties
• Compacte voetafdruk voor PCB-ontwerp met hoge dichtheid
• RoHS-conform, reflow-compatibel (245°C piek)

Technische Specificaties van H5007NL Ethernet Transformator

Algemene Specificaties

Elektrische Specificaties (@25°C)

OPMERKINGEN:

• RoHS piek reflow temperatuurbeoordeling 245°C
• Voldoet aan IEEE 802.3 specificatie
• Ontworpen ter ondersteuning van toepassingen, zoals SOHO (ADSL-modems), LAN-on-Motherboard (LOM), hubs en switches.
• Met diverse windingverhoudingen.

te maximaliseren

Pulse H5007NL LAN Magnetics Tekening

H5007NL Schema Tekening

H5007NL PCB Layout Tekening:

Welke Problemen Lost H5007NL Op?

1. Garanderen van Stabiele Gigabit Ethernet Signaalintegriteit

Ontwerpuitdaging:
Gigabit Ethernet-transmissie is extreem gevoelig voor insertieverlies, return loss, crosstalk en common-mode ruis, wat direct invloed heeft op BER, jitter en linkstabiliteitons engineeringteam

Technische Oplossing:
H5007NL integreert precisie-afgestemde transformatorwikkelingen en geoptimaliseerde magnetische kernmaterialen, wat resulteert in:

• Laag insertieverlies over 1–125 MHz
• Uitstekende return loss prestaties
• Superieure DCMR & crosstalk onderdrukking

Dit garandeert schone oogdiagrammen, lage BER en robuuste linkprestaties in snelle Gigabit Ethernet-ontwerpen.

2. Vereenvoudigen van PCB-ontwerp en Verminderen van BOM-complexiteit

Ontwerpuitdaging:
Discrete transformator- en choke-oplossingen verhogen aanzienlijk het aantal componenten, de routeringscomplexiteit, het EMI-risico en de assemblagekostenons engineeringteam

Technische Oplossing:
H5007NL integreert alle benodigde Gigabit magnetics in een compacte SMT-module, waardoor het volgende mogelijk is:

• Vereenvoudigd schema en lay-out
• Lagere BOM- en plaatsingskosten
• Verbeterde productieopbrengst
• Consistente elektrische prestaties tussen batches

3. Verbeteren van EMC-naleving in Ruisomgevingen

Ontwerpuitdaging:
Industriële en telecommunicatieomgevingen introduceren sterke EMI en common-mode ruis, wat leidt tot pakketverlies, linkinstabiliteit en nalevingsfoutenons engineeringteam

Technische Oplossing:
Met hoge DCMR-prestaties (tot -43dB @30MHz) en een geoptimaliseerde magnetische structuur, biedt H5007NL uitstekende EMI-onderdrukking, ter ondersteuning van:

• Stabiele werking in industriële omgevingen
• Eenvoudigere systeem-EMC-certificering
• Verbeterde systeem betrouwbaarheid

4. Ondersteunen van Geautomatiseerde Assemblage voor Hoge Volumes

Ontwerpuitdaging:
SMT-productie met hoge dichtheid vereist reflow-compatibele componenten met hoge thermische robuustheidons engineeringteam

Technische Oplossing:
H5007NL is volledig SMT-compatibel, ter ondersteuning van RoHS piek reflow temperatuur van 245°C, ideaal voor geautomatiseerde pick-and-place en reflow-soldeerproductielijnenons engineeringteam

Installatie- en Ontwerpaanwijzingen voor LAN Magnetics Modules

1. Volg het referentie-schema van de PHY-leverancier voor 1000BASE-T magnetics-verbinding
2. Houd differentiële paar-routering kort, impedantie-gecontroleerd en symmetrisch
3. Plaats de magnetics dicht bij de PHY om stub-effecten te verminderen
4. Gebruik correcte chassis-aarding om EMI-onderdrukkingsprestaties

te maximaliseren

​

• Typische Toepassingen van H5007NL SMT Ethernet Transformator
• Gigabit Ethernet switches
• Industriële Ethernet controllers
• Routers & gateways
• IP-camera's & NVR-systemen
• Telecom toegangsapparatuur
• Embedded netwerkkaarten

Smart grid en automatiseringssystemen

ConclusieDe H5007NL 1000BASE-T Ethernet Magnetics Module levert carrier-grade signaalintegriteit, robuuste EMI-onderdrukking en compacte SMT-integratie, waardoor het een ons engineeringteam

.Op zoek naar   pin-compatibele alternatieven, kost-geoptimaliseerde vervangers of aangepaste magnetics-oplossingen?Krijg professionele ondersteuning van ons engineeringteam
