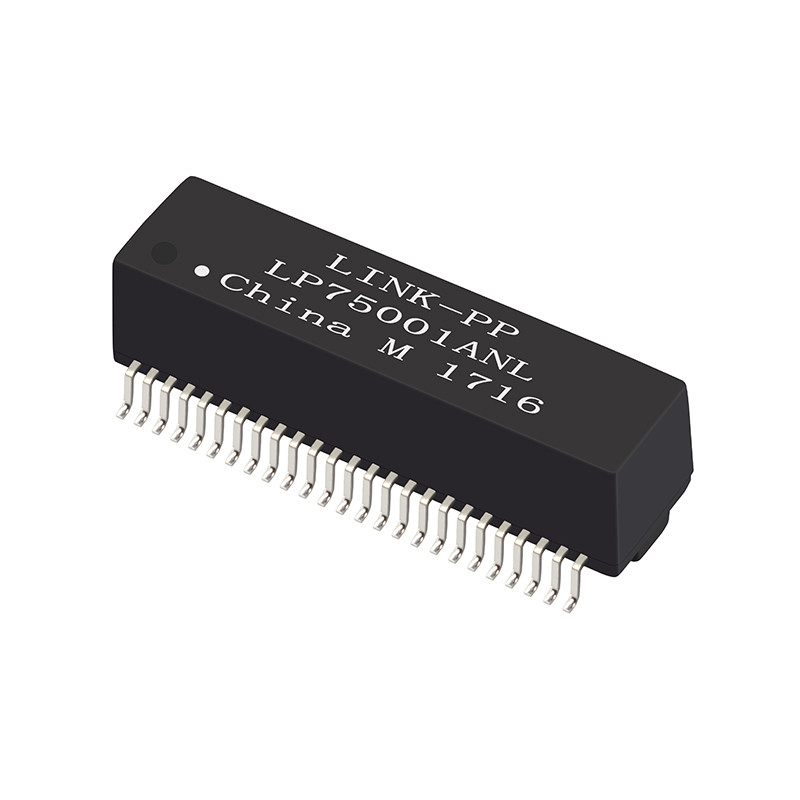

2.5G BASE-T Dual Port Ethernet Transformer Modules LP75001ANL

LP75001ANL transformatormodule Overzicht:

De LP75001ANL is een dual-port Ethernet transformator module ontworpen om 2.5G BASE-T data rates te ondersteunen.Het maakt het ideaal voor moderne netwerksystemen, met inbegrip van LAN-on-Motherboard (LOM) setups, hubs, switches en meer.

Belangrijkste kenmerken:

1. Ondersteunt 2.5G BASE-T High Data Rate.
2. De LAN Transformer-module is uitgerust met een dual port configuratie.
3. Met een open frameconstructie met afmetingen van 1,1 inch (L) x 0,441 inch (W) x 0,338 inch (H).
4. -40°C tot +85°C Werktemperatuur.
5. Biedt een 1500VrmsHigh Isolatie Spanning die uitstekende elektrische isolatie en veiligheid biedt.
6. De LP75001ANL is RoHS en REACH conform.
7. UL-certificering (dossiernummer E484635), die de naleving van hoge veiligheids- en kwaliteitsnormen garandeert.

Elektrische specificaties @25°C:

• Ratio van de omwentelingen (primary)): 1CT:1CT ± 5%
• Inductaantie (OCL): 160μH Min @ 100KHz, 100mV
• Invoegingsverlies: -1,2 dB Max (1-125MHz)
• Terugkeerverlies: -18 dB Min (1-40MHz), -12 dB Min (40-80MHz), -10 dB Min (125MHz)
• Overstroom: -40 dB Min (30MHz), -35 dB Min (60MHz), -30 dB Min (80MHz)
• Afwijzing van de gemeenschappelijke modus: -35 dB Min (30MHz), -30 dB Min (100MHz), -25 dB Min (125MHz)

Toepassingen:

• Netwerkapparatuur: Ideaal voor gebruik in switches, routers en andere netwerkapparatuur.
• Industriële en commerciële systemen: Geschikt voor automatiseringssystemen, beveiligingssystemen en andere industriële toepassingen.
• SOHO (Small Office/Home Office) -omgevingen: Perfect voor apparaten zoals ADSL-modems en andere kleinschalige netwerkinfrastructuur.
• Ingebedde systemen: kan worden geïntegreerd in verschillende ingebedde toepassingen voor een betrouwbare netwerkconnectiviteit.

Verpakking:

• Pakket: Tape & Reel
• SPQ: 350 stuks per spoel
• Afmeting doos37cm x 37cm x 25cm
• Hoeveelheid per doos: 1400 stuks
• Bruto gewicht per doos: 7 kg
• Nettogewicht per stuk: 0,005 kg
