Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: LINK-PP
Certificering: UL,RoHS,Reach,ISO
Modelnummer: Hc-027
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1400 stuks
Prijs: $0.06-$1.5
Verpakking Details: Tape & Reel: 1400pcs / Reel, 7000pcs / Carton
Levertijd: Ongeveer 1-2 weken
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 6KK/maand
Deelnummer: |
Hc-027 |
Aantal haven: |
Eenvoudige haven |
Pins No.: |
12 |
Gegevenspercentage: |
10/100Base-t |
Mechanisch pakket: |
SMD |
Werktemperatuur: |
0°C tot 80°C |
Lange: |
8.4mm |
Breedte: |
9.47mm |
Hoogte: |
2.2 mm |
Speldhoogte: |
1.27mm |
Deelnummer: |
Hc-027 |
Aantal haven: |
Eenvoudige haven |
Pins No.: |
12 |
Gegevenspercentage: |
10/100Base-t |
Mechanisch pakket: |
SMD |
Werktemperatuur: |
0°C tot 80°C |
Lange: |
8.4mm |
Breedte: |
9.47mm |
Hoogte: |
2.2 mm |
Speldhoogte: |
1.27mm |

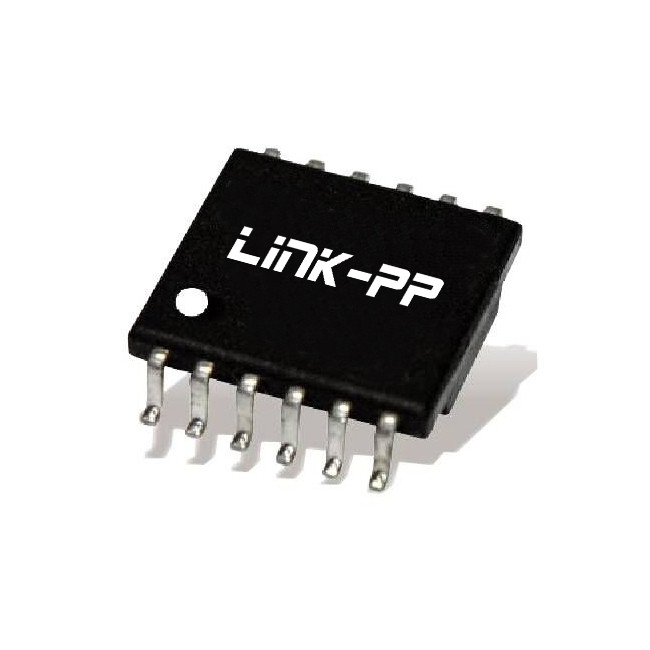

1Een Ethernet-transformer met hoge prestaties, ontworpen voor 10/100Base-T-toepassingen.
2De HC-027 voldoet volledig aan de RoHS-normen en is dus vrij van gevaarlijke stoffen.
3De transformator bevat geen materiaal dat volgens SS-00259 verboden is.
4. RoHS peak soldering rating van 260°C gedurende 3~5 seconden.
5. Ontworpen om aan de eisen van infrarood (IR) reflow soldering te voldoen, waardoor duurzaamheid en betrouwbaarheid tijdens de productie worden gewaarborgd.
6Voldoet aan de IEEE 802.3-specificaties en zorgt voor stabiele prestaties in netwerktoepassingen.
7Het compacte formaat en het robuuste ontwerp maken het geschikt voor verschillende industriële en commerciële moderne netwerksystemen.
|
Type |
Balance low pass 100Ω-impedantie |
|
Omdraaien verhouding ((±5%) |
TX/RX = 1CT:1CT |
|
Invoegingsverlies |
-1,1 dB MIN @ 0,1~125 MHz |
|
Terugkeerverlies |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Gemene afstotingsgraad |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Cross Talk |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 en 5-6 PIN: 1,0 Ω Max.. 7-8 en 11-12 PIN: 1,5 Ω Max. |
| CASE Pin Oppervlaktebeplating | Sn Dikte 5 μm min. |
|
Hipot-test |
1500VAC (60s / 10mA) |
| Werktemperatuur | 0°C tot +80°C |
| MSL | 2 |
HC-027 Classificatie Terugstroomprofielen:
| Profielfunktie | Loodvrije montage | |
| Gemiddelde stijgingspercentage ((TL tot TP)) | 3°C / seconde Max. | |
| Voorverhitting Temperatuur Min. Temperatuur max. Tijd (min tot max) (t) |
150 °C 200 °C 60 tot 180 sec. |
|
| Ts max. tot TL Ramp-up-percentage |
3°C / seconde Max. | |
| Tijd gehandhaafd boven Temperatuur (TL) Tijd (tL) |
217 °C 60 tot 150 sec. |
|
| Piektemperatuur (Tp) Tijd binnen 5 °C van de werkelijke piektemperatuur. |
260 +0 / -5 °C 3 tot 5 sec. |
250 +0 / -5 °C 20 tot 40 sec. |
| Ramp-down | 6°C / seconde Max. | |
| Tijd van 25 °C tot piektemperatuur | Maximaal 8 minuten. | |
