Productdetails
Plaats van herkomst: China
Merknaam: LINK-PP
Certificering: UL,ROHS,Reach,ISO
Modelnummer: 7499011212A
Document: LPJ0011ABNL.pdf
Betaling & het Verschepen Termijnen
Min. bestelaantal: 50/500/1000
Prijs: Supportive
Verpakking Details: 50PCS/Tray, 1200pcs/Carton
Levertijd: Voorraad
Betalingscondities: TT, NET30/60/90-Dagen
Levering vermogen: 4600K.PCS/Month
Onderdeelnummer: |
7499011212A |
Gemaakt in China: |
LPJ4011ABNL |
Categorie: |
RJ45-aansluiting met geïntegreerde transformator |
Gegevenssnelheid: |
100base-TX |
Poe: |
Niet-PoE |
Haven: |
1x1 |
Lab: |
Omlaag |
Verbeterde CMRR: |
Nee |
Bedrijfstemperatuur: |
-40 ° C tot +85 ° C |
LED: |
GELGROEN |
Phy chip -modus: |
stroom en spanning |
Inzetten: |
Tht |
Schildtabs: |
Ja |
Solderen: |
Golf solderen |
Onderdeelnummer: |
7499011212A |
Gemaakt in China: |
LPJ4011ABNL |
Categorie: |
RJ45-aansluiting met geïntegreerde transformator |
Gegevenssnelheid: |
100base-TX |
Poe: |
Niet-PoE |
Haven: |
1x1 |
Lab: |
Omlaag |
Verbeterde CMRR: |
Nee |
Bedrijfstemperatuur: |
-40 ° C tot +85 ° C |
LED: |
GELGROEN |
Phy chip -modus: |
stroom en spanning |
Inzetten: |
Tht |
Schildtabs: |
Ja |
Solderen: |
Golf solderen |

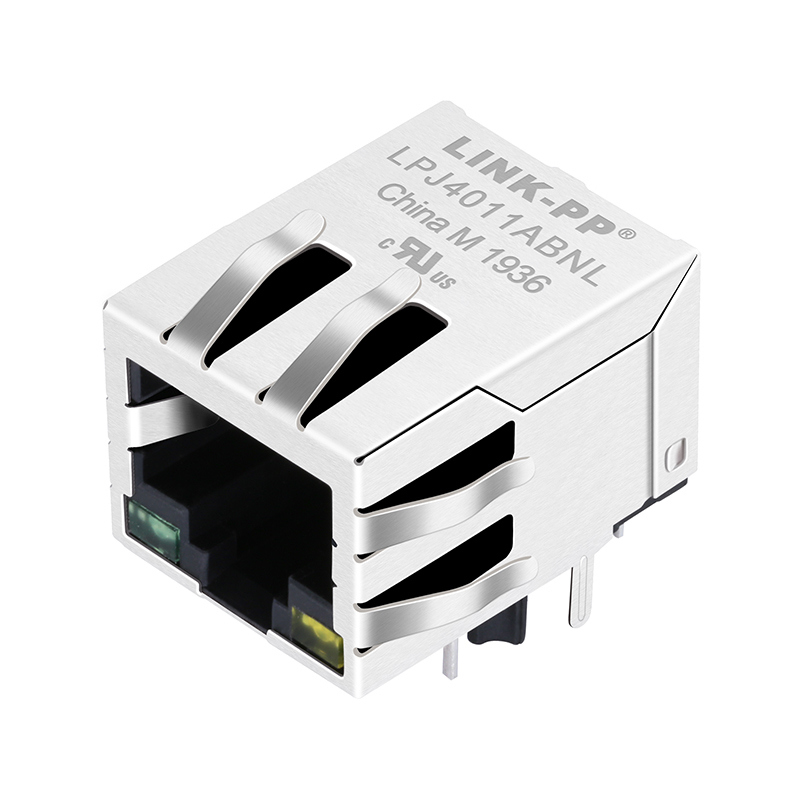

De WE-RJ45 7499011121A is een RJ45-aansluiting met een enkele poort, afgeschermd met geïntegreerde LAN-transformatoren en common-mode chokes, ontworpen voor 10/100Base-T-toepassingen.100% Cross to LINK-PP LPJ4011ABNL Single Port RJ45 MagjackBelangrijkste kenmerken zijn dubbelkleurige LED-indicatoren, AutoMDIX-ondersteuning en door-gat rechthoekige montage, waardoor het geschikt is voor verschillende netwerkapparaten.met inbegrip van ingebedde pc's en industriële automatiseringssystemen.
| Parameter | Voorwaarden / Details | Specificatie |
|---|---|---|
| Ethernet-snelheid | — | 10/100 basis-T (10/100 Mbps) |
| AutoMDIX-ondersteuning | — | - Ja, dat klopt. |
| PoE-capaciteit | — | Niet-PoE(niet ontworpen voor PoE-toepassingen) |
| Ratio van de draaiknoppen (RX/TX) | Transformer ratio | 1CT: 1CT |
| Kernen per haven | — | 4 |
| OCL (Open Circuit Inductance) | 100 kHz, 100 mV, 8 mA bias | ≥ 350 μH |
| Invoegingsverlies (IL) | 1 ‰ 100 MHz | ≤ 1 dB (max) |
| Verlies van rendement (RL) | 1 ̊30 MHz | ≥ 18 dB |
| 30 ∼ 60 MHz | ≥ 13,5 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| 80 ∼ 100 MHz | ≥ 10 dB | |
| Overstroom (CT) | 1 ̊60 MHz | ≥ 30 dB |
| 60 ̊100 MHz | ≥ 30 dB | |
| Verwijderingsgraad in gemeenschappelijke modus (CMRR) | 1 ̊30 MHz | ≥ 30 dB |
| 30 ∼ 60 MHz | ≥ 30 dB | |
| 60 ̊100 MHz | ≥ 30 dB | |
| Dielectrische weerstandspanning (isolatiespanning) | 1 minuut | ≥ 2250 VDC(serie meestal ≥ 1500 Vrms) |
| LED-voorspanning (VF) | Bij IF = 20 mA | 1.8 ∙ 2,4 V |
| Parameter | Specificatie |
|---|---|
| Type aansluiting | RJ45 Jack, 8 posities / 8 contacten (8P8C) |
| Montage-type | Door het gat (THT), rechthoekig (zijdelingse toegang) |
| Oriëntatie | Tab Down (richting van de sluiting) |
| Bescherming | Beschermde behuizing met EMI-vingers (EMI-tabs) |
| LED-indicatoren | GeïntegreerdGroenenGeelLED's |
| Huismateriaal | thermoplastischePA66, Zwart, UL94 V-0 |
| Contactmateriaal | Fosforbrons |
| Contactplating | 30 μin (0,76 μm) Goudover Nickel |
| Schildmateriaal | met een vermogen van niet meer dan 10 W50 μin Nikkelplating |
| Afmetingen (L × W × H) |
21.25 × 15,93 × 13,30 mm0,837" × 0,627" × 0,524" |
| Parameter | Specificatie |
|---|---|
| Werktemperatuurbereik | ¥40°C tot +85°C |
| Bewaringsvoorwaarden | < 40°C; < 75% RH |
| Paringscycli | 750 cycli |
| Naleving / certificeringen | RoHS, REACH,UL (E472316), conform IEEE 802.3 |
