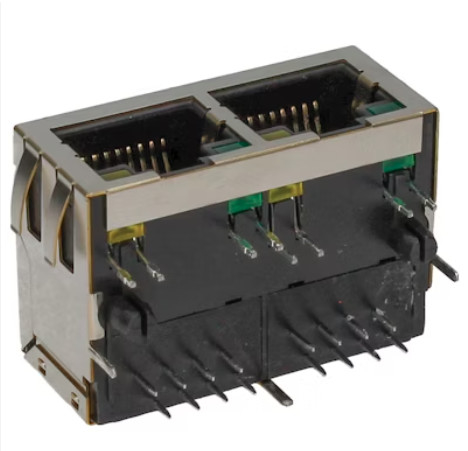

62F-1201YGD2NL 1X2 RJ45 connector met 10/100 basis-TX magnetisch

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

Overzicht van 2F-1201YGD2NL RJ45-connector:

62F-1201YGD2NL is een high-performance RJ45 connector met een 1x2 tab-down jack met geïntegreerde 10/100 Base-TX magnetische componenten.Deze vrouwelijke connector is ontworpen voor door-gattechnologie (THT) en biedt betrouwbare en robuuste verbindingen voor verschillende netwerkaanpassingen.

Kenmerken:

1X2 RJ45-aansluitingsspecificaties:

1.Fysieke kenmerken:

• Uitlijning: 90°
• Verbindingstype: PCB THT (through-hole technologie)
• Bescherming: Ja
• Type vergrendeling: vergrendeling met sluiting
• Hoogte: 13,6 mm
• Netwerkkategorie: CAT 5
• Aantal havens: 2
• Aantal posities/contacten: 8P8C
• LED's: groen links, geel rechts
• Contactplating: 6 micro-inch goud in het contactgebied
• Materiaal van de behuizing: thermoplastisch UL94V-0
• Contact/schildmateriaal: koperlegering
• Bescherming: nikkel

2.Elektrische specificaties (bij 25°C):

• Veranderingsverhouding (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Inductantie (100KHz/0,1V @ 8mA): 350μH MIN
• Invoegverlies (dB TYP): -1,2dB (0,3-100MHz)
• Terugkeerverlies (dB TYP):
  • -18 dB (1-10MHz)
  • -16 dB (30MHz)
  • -12 dB (60-80MHz)
• Overstroom (dB TYP):
  • -40 dB (1-10MHz)
  • -35 dB (30-60MHz)
  • -30 dB (60-100MHz)
• CMR (dB TYP):
  • -30 dB (1-50MHz)
  • -20 dB (50-130 MHz)
• Hi-Pot: 1500Vrms MIN
• Werktemperatuur: 0°C tot +70°C
• RoHS-conformiteit: Ja

62F-1201YGD2NL Mechanische apparatuur:

62F-1201YGD2NL Schema's:

Vermelding:

1Deze connector ondersteunt verschillende toepassingen, waaronder SOHO (ADSL-modems), LAN-on-Motherboard (LOM), hubs en switches.

2- Naleving van IEEE 802.3 specificaties.

3Gebouwd met hoogwaardige materialen, waaronder thermoplastische UL94V-0 behuizing, koperen legering contacten en nikkel schild bekleding.

4De aanbevolen temperatuur van de punt van de golfsoldering is maximaal 265°C gedurende maximaal 5 seconden.
